stateflow
Stateflow テンプレート ページを開く
説明
stateflow は、Simulink® スタート ページの Stateflow® セクションを開きます。このセクションで、入れ子にされたステートやパラレル ステートを含むモデルなど、いくつかの一般的なチャート タイプのテンプレートを選択できます。

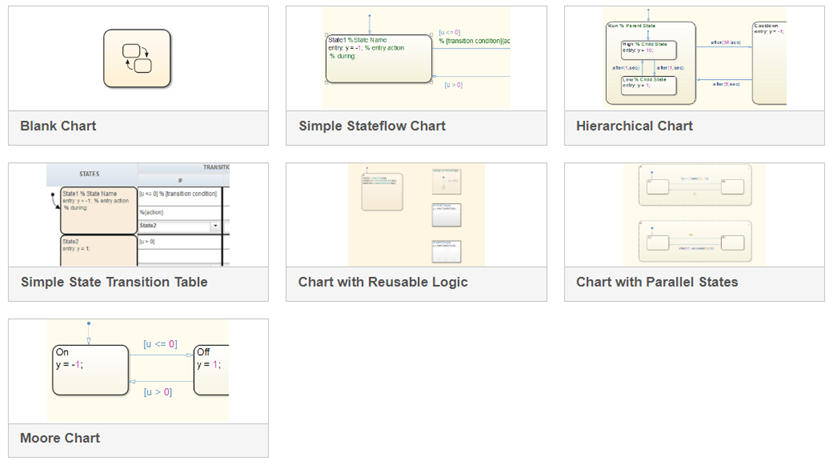

次のイメージは、Simulink スタート ページに表示されるテンプレート リストをそのまま示したものです。
例
2 つのステートをもつ Stateflow チャートを作成するには、[シンプルな Stateflow チャート] テンプレートを使用します。シンプルな Stateflow チャートの設計の詳細については、Create Stateflow Chartsを参照してください。
stateflow コマンドを使用して、Simulink スタート ページの Stateflow セクションを開きます。[シンプルな Stateflow チャート] をクリックします。
入れ子にされた子ステートをもつ Stateflow チャートを作成するには、[階層的チャート] テンプレートを使用します。親ステートと子ステートの詳細については、Create Parent and Child Operating Modesを参照してください。
stateflow コマンドを使用して、Simulink スタート ページの Stateflow セクションを開きます。[階層的チャート] をクリックします。
2 つのステートをもつ状態遷移表を作成するには、[シンプルな状態遷移表] テンプレートを使用します。状態遷移表の詳細については、状態遷移表を使用した有限ステート マシンのモデル化を参照してください。
stateflow コマンドを使用して、Simulink スタート ページの Stateflow セクションを開きます。[シンプルな状態遷移表] をクリックします。
R2025a 以降

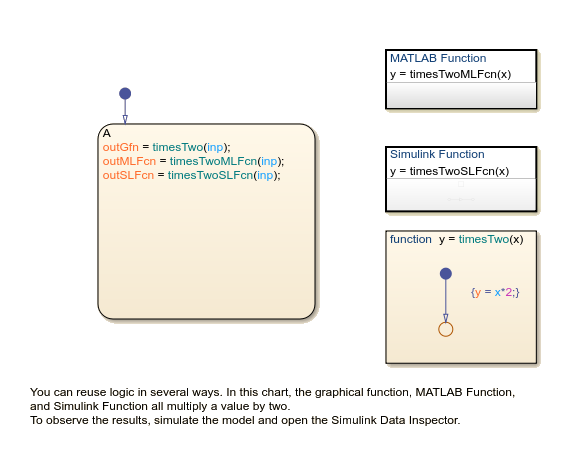

MATLAB 関数、Simulink 関数、グラフィカル関数を含む Stateflow チャートを作成するには、[再利用可能なロジックを使用するチャート] テンプレートを使用します。再利用可能なロジックの詳細については、MATLAB 関数の定義による MATLAB コードの再利用およびStateflow チャートでの Simulink 関数の再利用を参照してください。
stateflow コマンドを使用して、Simulink スタート ページの Stateflow セクションを開きます。[再利用可能なロジックを使用するチャート] をクリックします。
R2025a 以降

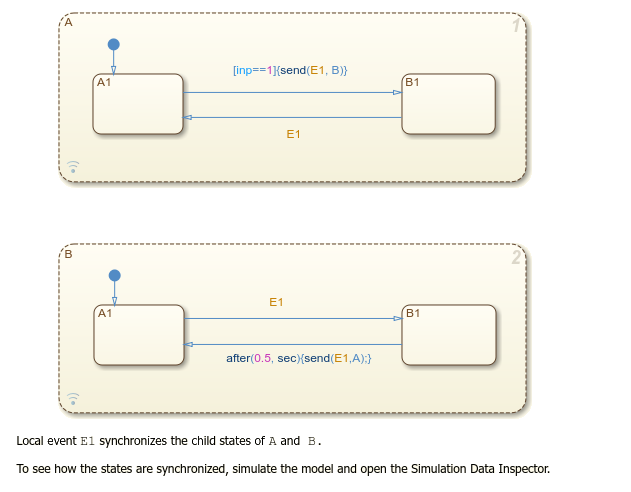

2 つのパラレル ステートをもつ Stateflow チャートを作成するには、[パラレル ステートをもつチャート] テンプレートを使用します。パラレル ステートの詳細については、Execute States in Parallelを参照してください。
stateflow コマンドを使用して、Simulink スタート ページの Stateflow セクションを開きます。[パラレル ステートをもつチャート] をクリックします。
Moore チャートを作成するには、[Moore チャート] テンプレートを使用します。Moore チャートは、出力が入力、前の出力、時相論理に依存しない Stateflow チャートです。Moore チャートの詳細については、Mealy マシンと Moore マシンの概要を参照してください。
stateflow コマンドを使用して、Simulink スタート ページの Stateflow セクションを開きます。[Moore チャート] をクリックします。
