sourcedTransitions

R2026a

指定した遷移元をもつ遷移の特定

構文

transitions = sourcedTransitions(source)

transitions = sourcedTransitions(source) は、指定された遷移元をもつ Stateflow.Transition オブジェクトの配列を返します。

この例では次を使用します。

ステート A1 を出る遷移を検索します。

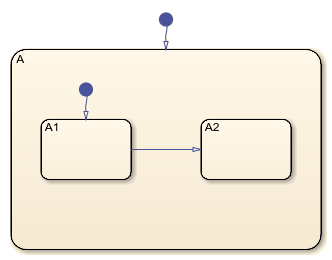

Stateflow chart with a hierarchy of states. The outer state is called A. It contains two inner states called A1 and A2.

モデルを開き、チャートの Stateflow.Chart オブジェクトにアクセスします。

open_system("sfHierarchyAPIExample")
ch = find(sfroot,"-isa","Stateflow.Chart");

A1 という名前の Stateflow.State オブジェクトを検索します。

sA1 = find(sfroot,"-isa","Stateflow.State",Name="A1");

遷移元がステート A1 である遷移を特定します。遷移先の名前を表示します。

tr = sourcedTransitions(sA1);
tr.Destination.Name

ans =
'A2'

遷移元オブジェクト。次のいずれかのタイプの Stateflow^® API オブジェクトとして指定します。

R2006a より前に導入
