Proof Assumption

モデルのプロパティを証明する場合に、信号値を制限する

ライブラリ

Simulink Design Verifier

  • Proof Assumption block

説明

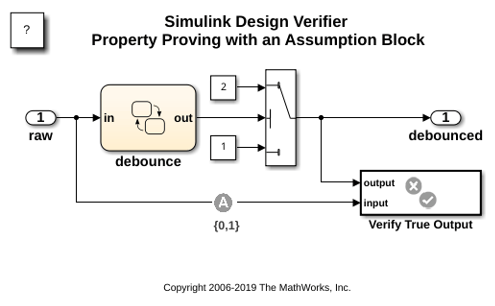

プロパティ証明モードで動作する場合、Simulink® Design Verifier™ ソフトウェアは、モデルのプロパティが指定された基準を満たしていることを証明します (プロパティ証明とはを参照)。このモードでは、Proof Assumption ブロックを使って、モデル内の信号の前提を定義できます。[値] パラメーターを使用すると、プロパティ証明時の信号値に関する制限を指定できます。このブロックは、指定された [値] パラメーターを入力信号に適用します。Simulink Design Verifier ソフトウェアは、モデルのプロパティが指定された基準を満たしていることを証明または反証します。

このブロックのパラメーター ダイアログ ボックスでは、以下の操作も実行できます。

  • 前提を有効または無効にします。

  • Simulink エディターで、ブロックの [値] パラメーターを表示するように指定します。

  • ブロックの出力端子を表示するように指定します。

メモ

Simulink と Simulink Coder™ ソフトウェアは、それぞれモデルのシミュレーション時とコード生成時に、Proof Assumption ブロックを無視します。Simulink Design Verifier ソフトウェアは、モデル プロパティの証明時にだけ Proof Assumption ブロックを使用します。

Proof Assumption の指定

[値] パラメーターを使って、プロパティ証明の信号値を制限します。MATLAB® の cell 配列形式で、スカラー値と間隔の組み合わせを指定します。cell 配列の詳細については、cell 配列を参照してください。

ヒント

[値] パラメーターが 1 つのスカラー値だけを指定する場合は、MATLAB の cell 配列形式で入力する必要はありません。

各スカラー値は、配列内の単一のセルを構成します。次に例を示します。

{0, 5}

閉区間は、配列内のセルとして 2 要素ベクトルを構成します。この場合、各要素は間隔のエンドポイントを指定します。

{[1, 2]}

あるいは、引数として単一値を受け入れる Sldv.Point コンストラクターを使用してスカラー値を指定することもできます。Sldv.Interval コンストラクターを使用して間隔を指定できます。2 つの引数 (間隔の上限と下限) が必要です。オプションで、間隔の端点を含めるか排除するかを指定する 3 番目の入力引数として次のいずれかの値を指定できます。

  • '()' — 開区間を定義します。

  • '[]' — 閉区間を定義します。

  • '(]' — 左開右閉区間を定義します。

  • '[)' — 左閉右開区間を定義します。

メモ

既定では、3 番目の引数を省略すると、Sldv.Interval は間隔を閉じているとみなします。

たとえば、[値] パラメーター

{0, [1, 3]}

は、次のように指定します。

  • 0 — スカラー値

  • [1, 3] — 閉区間

[値] パラメーター

{Sldv.Interval(0, 1, '[)'), Sldv.Point(1)}

は、次のように指定します。

  • Sldv.Interval(0, 1, '[)') — 左閉右開区間 [0, 1)

  • Sldv.Point(1) — スカラー値

Proof Assumption ブロックに複数のスカラー値と間隔を指定した場合、Simulink Design Verifier ソフトウェアはプロパティ証明中に論理 OR 演算子を使ってこれらの値を組み合わせます。この場合、単一のスカラー値または間隔が満たされると、ソフトウェアは前提全体が達成されたと認識します。

データ型のサポート

Proof Assumption ブロックは、Simulink ソフトウェアがサポートするすべての組み込みデータ型の信号を受け入れます。Simulink ソフトウェアがサポートするデータ型の詳細は、Simulink でサポートされているデータ型を参照してください。このブロックは、複素数入力信号をサポートしていません。

パラメーター

有効

このブロックが有効かどうかを指定します。選択すると (既定の設定)、Simulink Design Verifier ソフトウェアはモデルのプロパティの証明時にこのブロックを使用します。このオプションをオフにすると、ブロックが無効になります。すなわち、Simulink Design Verifier ソフトウェアは Proof Assumption ブロックが存在しないかのように動作します。選択されていない場合は、Simulink エディターでこのブロックがグレー表示になります。

タイプ

ブロックが Proof Assumption ブロックまたは Test Condition ブロックのどちらとして動作するかを指定します。[テスト条件] を選択すると、Proof Assumption ブロックが Test Condition ブロックに変換されます。

証明の前提を指定します (Proof Assumption の指定を参照)。

値を表示

Simulink エディターで、ブロックが [値] パラメーターの内容を表示するかどうかを指定します。既定ではこのオプションが選択されています。

パス スルー スタイル (出力端子を表示)

Simulink エディターで、ブロックが出力端子を表示するかどうかを指定します。このチェック ボックスを選択すると (既定の設定)、ブロックは出力端子を表示し、入力信号をブロックの出力としてパス スルーすることができます。選択されていない場合は、ブロックは出力端子を非表示にして、入力信号を終了します。次の図は、各ケースのブロックの外観を示しています。

パス スルー スタイル (出力端子を表示): 選択した場合

パス スルー スタイル (出力端子を表示): 選択しない場合

R2007a で導入
