highlight

Simulink モデルの線形化パスの強調表示

構文

highlight(advisor)

説明

highlight(advisor) は、LinearizationAdvisor オブジェクトに関連付けられたモデルの線形化について、線形化パス上のブロックを強調表示します。ソフトウェアは、線形化パス上にあるブロックとないブロックを特定します。また、線形化パス上のブロックの場合、ブロックが線形化の結果に寄与するかどうかも示します。

例

線形化パスの強調表示

Simulink モデルを読み込みます。

mdl = 'scdspeed';
load_system(mdl)

モデルを線形化して LinearizationAdvisor オブジェクトを取得します。

opts = linearizeOptions('StoreAdvisor',true);
io(1) = linio('scdspeed/throttle (degrees)',1,'input');
io(2) = linio('scdspeed/rad//s to rpm',1,'output');
[sys,op,info] = linearize(mdl,io,opts);
advisor = info.Advisor;

線形化パスを強調表示します。

highlight(advisor)

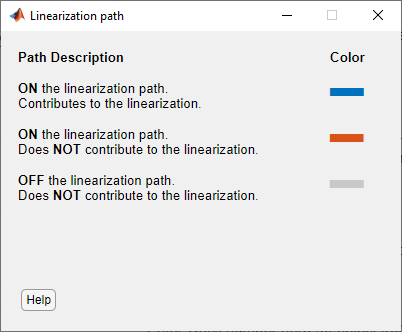

Simulink モデルが次のように強調表示されます。

• 青いブロックは線形化パス上にあり、モデルの線形化に寄与しています。

• 赤いブロックは線形化パス上にありますが、モデルの線形化には寄与していません。

• グレーのブロックは線形化パス上にありません。

入力引数

advisor — ブロック線形化の診断情報

LinearizationAdvisor オブジェクト

ブロック線形化の診断情報。LinearizationAdvisor オブジェクトとして指定します。

詳細

線形化パス

少なくとも 1 つの線形化入力からブロックを通過して少なくとも 1 つの線形化出力にいたる信号パスが存在する場合、そのブロックは線形化パス上にあります。

バージョン履歴

R2017b で導入

参考

オブジェクト

• LinearizationAdvisor

関数

• advise | find | getBlockInfo

トピック

• コマンド ラインを使用した線形化の結果のトラブルシューティング

×
