制約を使用したマスクパラメーターの検証

マスクには、ユーザー入力値を受け入れるパラメーターを含めることができます。マスクダイアログボックスを使用して、マスクパラメーターの入力値を指定できます。マスクパラメーターの制約ではマスクパラメーターに対する検証を作成することができ、独自の検証コードを記述する必要はありません。制約を使用して、マスクパラメーターの入力値を、必ず指定された範囲内に収めることができます。たとえば、Gain ブロックのマスクについて考えます。入力値が 1 ～ 10 の範囲内でなければならないという制約を設定できます。指定された範囲外の入力を提供すると、エラーが表示されます。

制約の作成と関連付け

マスクエディターには、制約を作成するための属性とオプションを備えた制約マネージャーが組み込まれています。制約を作成したり既存の制約を読み込むには、[制約] タブをクリックします。

制約の作成

制約マネージャーで組み込み属性を使用して、仕様に従って制約を作成できます。制約を作成するには、以下を行います。

マスクエディターで [制約] タブをクリックし、ツールストリップの [新規] をクリックして制約を作成します。
[ルール] セクションで制約の属性を選択します。データ型の選択に基づいて、該当するルールの属性が有効または無効になります。
ルールの属性の詳細については、ルールの属性を参照してください。

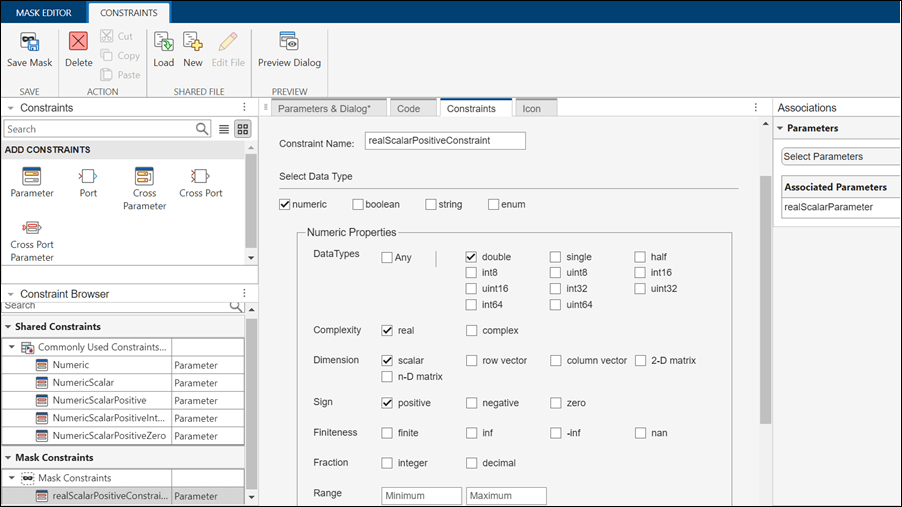

constraints

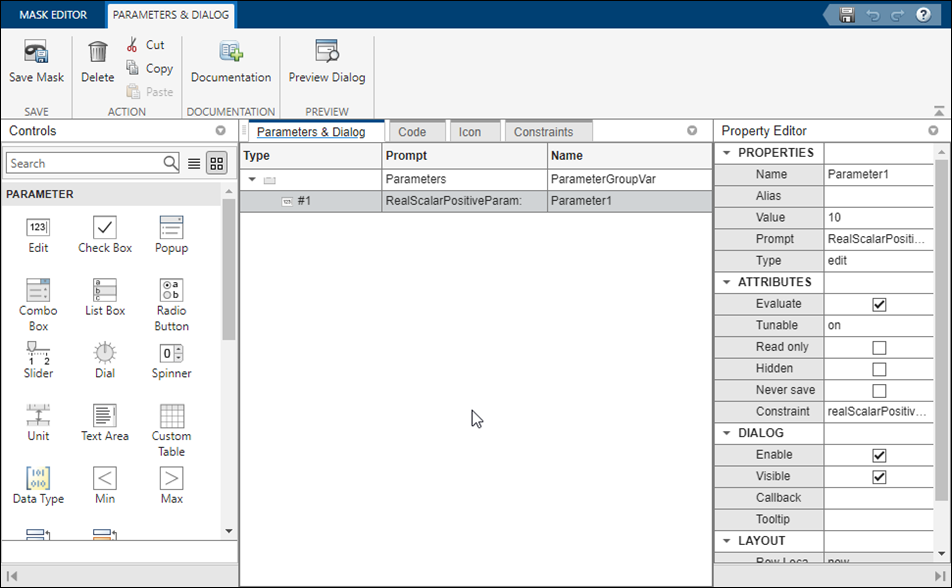

マスクパラメーターへの制約の関連付け

制約が作成されたら、[マスクエディター] でその制約を [エディット] パラメーターまたは [コンボボックス] パラメーターに関連付けることができます。

[マスクエディター] で、制約を関連付けるパラメーターを選択します。
[制約] ドロップダウンメニューから制約名を選択します。

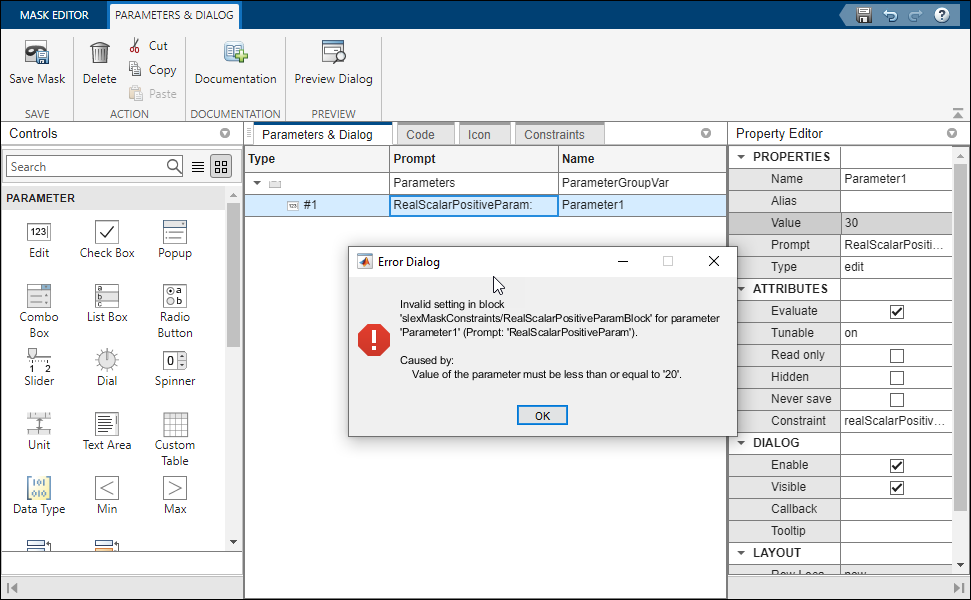

制約の検証

関連付けられた制約にパラメーターが従っているかどうかを確認するには、以下を実行します。

制約が関連付けられいるパラメーターを選択します。
プロパティエディターでパラメーターの入力値を指定します。入力値が関連付けられた制約の仕様の範囲外である場合、エラーが表示されます。

メモ

パラメーターのコールバックコードは、パラメーターの値が関連付けられた制約について検証されてから実行されます。検証に失敗した場合、コールバックコードは実行されません。

クロスパラメーター制約の作成

クロスパラメーター制約は [エディット] または [コンボボックス] タイプの 2 つ以上のマスクパラメーター間に適用されます。Parameter1 が Parameter2 よりも大きくなければならないといったシナリオを指定する場合に、クロスパラメーター制約を使用できます。

マスクエディターで [制約] タブをクリックします。
[クロスパラメーター制約] をクリックします。
[制約の作成] をクリックします。新しいクロスパラメーター制約が既定の名前 (Constraint_1) で作成されます。制約名は変更できます。
新しい制約に次の値を指定します。
- 名前 – 制約の名前を指定します。
- MATLAB^® 式 – 有効な MATLAB 式を指定します。編集時およびシミュレーション中にこの式が評価されます。
- エラーメッセージ – 制約ルールが満たされない場合にエラーメッセージが表示されることを指定します。エラーメッセーを指定しないと、既定のエラーメッセージが表示されます。

ルールの属性

制約を作成するためのルールの属性を次の表に示します。

ルールの属性	属性値	説明
データ型	`numeric`, `double`, `single`, `half`, `int8`, `uint8`, `int16`, `uint16`, `int32`, `uint32`, `int64`, `uint64` `boolean`, `enum`, `string`	マスクパラメーター値の許容可能なデータ型を指定します。データ型は複数選択できます。[データ型] プロパティではパラメーター値の範囲についての検証は行われないため、パラメーター値を特定の範囲について検証するには [最小値] と [最大値] のプロパティを使用します。たとえば、パラメーター値が数値データ型で範囲 0 ～ 127 であることを検証するには、[データ型] で `numeric` を選択し、[最小値] プロパティと [最大値] プロパティにそれぞれ 0 と 127 を入力します。
実数/複素数	`real`, `complex`	マスクパラメーター値を実数または複素数のどちらにするか指定します。
次元	`scalar`, `row vector`, `column vector`, `2-D matrix`, `n-D matrix`	マスクパラメーターで許容可能な次元を指定します。
符号	`positive`, `negative`, `zero`	入力値が正、負、またはゼロのいずれでなければならないかを指定します。
有限性	`finite`, `inf`, `-inf`, `NaN`	マスクパラメーター値の許容可能な有限性を指定します。
小数部	`integer`, `decimal`	入力値が整数または小数のいずれでなければならないかを指定します。
範囲	`Minimum`, `Maximum`	マスクパラメーター値の許容可能な範囲を指定します。
カスタムルール	有効な MATLAB 式	有効な MATLAB 式を使用してマスクパラメーターのカスタム制約を指定します。値トークンを使用して、式をパラメーター化できます。検証中に、パラメーターの評価値で値トークンが置き換えられます。
エラーメッセージ	文字ベクトル	カスタム制約用のカスタムエラーメッセージを指定します。エラーメッセージは文字ベクトルまたはメッセージカタログ ID として指定できます。

リテラル編集パラメーターでの制約のサポート

制約をリテラル編集パラメーターに関連付けることができます。[評価] オプションが選択されていない場合、Simulink はマスクパラメーターのダイアログボックスで入力された入力エントリをリテラルとしてそのまま読み取ります。たとえば、リテラル編集パラメーターに格納されている IP アドレスはカスタムルールに照らして検証されます。
