For Each Subsystem における信号のログ記録

For Each Subsystem 内の信号をログデータに記録するために使用するアプローチは、信号が以下のいずれであるかによって異なります。

非バス信号 — For Each Subsystem 内で直接ログを記録します。
バス信号またはバス配列の信号 — 以下のいずれかのアプローチを使用してください。
- Bus Selector ブロックを使用してログ記録する信号を選択し、ログ記録用に信号をマークします。このアプローチは、多くのモデルでうまくいきます。
- その信号を Outport ブロックに付加し、For Each Subsystem の外部で信号のログを記録します。このアプローチは、バス信号全体をログ記録する場合で、そのバス信号に多くのバス要素信号が含まれている場合に使用します。

メモ

For Each Subsystem にバス信号のログを直接記録することはできません。

次のいずれかの条件が成立する場合、For Each Subsystem 内にある参照モデル内の信号のログを記録できない。

For Each Subsystem がラピッドアクセラレータモードでシミュレート中のモデル内にある。
For Each Subsystem が Model ブロックによってアクセラレータモードで参照されているモデルのルートレベルにある。

For Each Subsystem 内でログ記録される各信号のデータは、別々の Dataset 要素に Simulink.SimulationData.Signal オブジェクトとして保存されます。ログ記録された信号データの形式は、[データセットの信号形式] コンフィギュレーションパラメーターの設定に応じて異なります。

設定が timeseries の場合、各信号オブジェクトには MATLAB^® timeseries オブジェクトの配列が含まれます。この配列は、異なる For Each 反復からのデータを個別に保持します。
設定が timetable の場合は、各信号オブジェクトに MATLAB timetable オブジェクトの cell 配列が含まれます。この配列の次元は For Each の反復回数と一致します。たとえば、For Each Subsystem の反復回数が 3 回の場合、ログデータには timeseries オブジェクトまたは timetable オブジェクトの 3x1 配列が含まれます。入れ子にされた For Each Subsystem を使用する場合、入れ子の各層でログデータに別の次元が追加されます。

入れ子にされた For Each Subsystem 内の信号のログ記録

ライブスクリプトを開く

モデル ex_loginsideforeach_nested を開きます。

mdl = "ex_loginsideforeach_nested";
open_system(mdl)

The ex_loginsideforeach_nested model has a 2x3 constant block connected to a for-each subsystem connected to a Terminator block.

Simulink® エディターで、For Each Subsystem1 ブロックを開きます。そのサブシステムの中の For Each Subsystem2 ブロックを開きます。

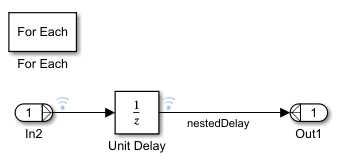

Inside the For Each Subsystem2 block the input is connected to a Unit Delay block which is connected to an Outport block. The signal is named nestedDelay.

モデルをシミュレートします。

sim(mdl);

トップサブシステムの 1 回目の反復とボトムサブシステムの 3 回目の反復に関する信号ログデータを確認します。2x3 timeseries は、最初の For Each レベルで反復が 2 回、2 番目の (入れ子にされた) レベルで反復が 3 回行われた結果です。

logsout.get('nestedDelay')

ans =
  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: 'nestedDelay'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 1
            Values: [2x3 timeseries]


  Methods, Superclasses

nestedDelay オブジェクトの値を返します。

logsout.get('nestedDelay').Values(1,3)

  timeseries

  Common Properties:
            Name: 'nestedDelay'
            Time: [5x1 double]
        TimeInfo: tsdata.timemetadata
            Data: [1x1x5 double]
        DataInfo: tsdata.datametadata

For Each Subsystem 内のバス信号のログ記録

ライブスクリプトを開く

この例では、信号ログを使用して For Each Subsystem 内の 2 つのバス信号 LIMITBUS と COUNTERBUS のログを記録します。LIMITBUS の要素は For Each Subsystem 内で個別にログ記録されます。COUNTERBUS のデータは For Each Subsystem の外部でログ記録されます。

ex_for_each_log_bus モデルを開きます。

mdl = "ex_for_each_log_bus";
open_system(mdl)

The top-model has a Constant block connected to a For Each Subsystem connected to a Terminator block.

Simulink® エディターで、For Each Subsystem ブロックを開きます。

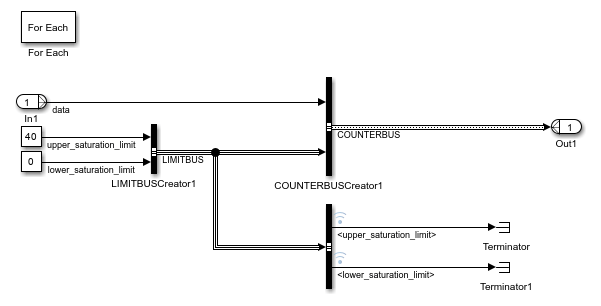

LIMITBUS の要素は For Each Subsystem 内で個別にログ記録するため、バスを Bus Selector ブロックに接続しています。さらに、個々の信号をログ記録用にマークしています。

COUNTERBUS は For Each Subsystem の外部でログ記録するため、Outport ブロックを使用してバスデータが最上位モデルに出力されます。さらに、OutsideForEach バスを最上位モデルでログ記録用にマークしています。バス信号がサブシステムの境界を越えられるように、COUNTERBUS を作成する Bus Creator ブロックの [出力データ型] パラメーターを [Bus: COUNTERBUS] に設定し、[非バーチャルバスとして出力] チェックボックスをオンにしてあります。

The for-each subsystem model

モデルをシミュレートします。

out1 = sim('ex_for_each_log_bus');

信号ログ出力 logsout を調べます。信号ログでは、データが Dataset 形式でログ記録されます。既定では、それぞれの信号またはバス要素のログデータが Dataset オブジェクトに timeseries として格納されます。

out1.logsout

ans =
Simulink.SimulationData.Dataset 'logsout' with 3 elements

                         Name                      BlockPath
                         ________________________  ________________________________________
    1  [1x1 Signal]      OutsideForEach            ex_for_each_log_bus/For Each Subsystem
    2  [1x1 Signal]      <lower_saturation_limit>  ...g_bus/For Each Subsystem/Bus Selector
    3  [1x1 Signal]      <upper_saturation_limit>  ...g_bus/For Each Subsystem/Bus Selector

  - Use braces { } to access, modify, or add elements using index.

For Each Subsystem 内でログ記録された <lower_saturation_limit> オブジェクトにアクセスし、中かっこを使用して Dataset オブジェクト logsout の 2 番目の要素を取得します。

lowerLimTS = out1.logsout{2}

lowerLimTS =
  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: '<lower_saturation_limit>'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 2
            Values: [3x1 timeseries]


  Methods, Superclasses

lowerLimTS.Values

  3x1 timeseries array with properties:

    Events
    Name
    UserData
    Data
    DataInfo
    Time
    TimeInfo
    Quality
    QualityInfo
    IsTimeFirst
    TreatNaNasMissing
    Length

For Each Subsystem の外部でログ記録された OutsideForEach オブジェクトにアクセスし、中かっこを使用して Dataset オブジェクト logsout の最初の要素を取得します。

outsideTS = out1.logsout{1}

outsideTS =
  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: 'OutsideForEach'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 1
            Values: [3x1 struct]


  Methods, Superclasses

outsideTS.Values

ans=3×1 struct array with fields:
    data
    limits

Dataset 信号形式が timetable の場合、それぞれの信号またはバス要素のログが Dataset オブジェクトに timetable として格納されます。Dataset 信号形式を timetable と指定します。次に、モデルのシミュレーションを再度実行します。

out2 = sim('ex_for_each_log_bus','DatasetSignalFormat','timetable');

この場合、<lower_saturation_limit> オブジェクトと OutsideForEach オブジェクトのデータが timetable として格納されます。

lowerLimTT = out2.logsout{2}

lowerLimTT =
  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: '<lower_saturation_limit>'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 2
            Values: {3x1 cell}


  Methods, Superclasses

lowerLimTT.Values

ans=3×1 cell array
    {1x1 timetable}
    {1x1 timetable}
    {1x1 timetable}

outsideTT = out2.logsout{1}

outsideTT =
  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: 'OutsideForEach'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 1
            Values: [3x1 struct]


  Methods, Superclasses

outsideTT.Values

ans=3×1 struct array with fields:
    data
    limits
