入力テストケース用データの読み込み

大部分の入力テストケースについては、時間点の数を最小限に抑えるようにします。読み込む信号データには、ランプと不連続点が含まれています。

テストケースのインポートのガイドライン

通常テストケースのデータをインポートするときは、時間点の数を最小限に抑えたいと考えます。テストデータは、信号データの不連続点に注目します。

ランプとステップのある信号を作成する。言い換えると、信号に 1 つ以上の不連続点があります。
できる限り少ない点で信号を作成する。
指定された不連続点で Simulink^® ソルバーを実行させる。

この信号を Simulink にインポートするために、From Workspace、From File、または Signal Editor ブロックを使用します。これらはすべてゼロクロッシング検出をサポートしています。

次のタイプのデータを読み込むことができます。

Simulink.SimulationData.Dataset
配列
Simulink.SimulationData.Signal
構造体
すべての入力端子のデータを含む構造体配列 (Signal Editor ブロックではサポートなし)
空の行列 — データ値を作成せずに、グラウンド値を使用する端子に対して空の行列を使用します。
時間式 (Signal Editor ブロックではサポートなし)

時間ベクトルと信号値を指定しますが、出力の形状がジャンプする点にのみタイムステップを指定します。時間ベクトルの指定の詳細については、時間データの指定を参照してください。

MATLAB^® 時間式を除いては、入力データの形式で説明されている任意の入力データ形式を使用します。

テストケースデータの例

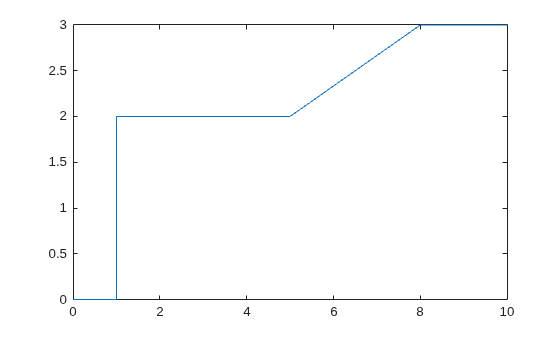

テストケースデータの例を以下に示します。

次の 2 つの例では、このテストケースデータを使用しています。

テストケースでの From Workspace ブロックの使用

モデル ex_data_import_test_case_from_workspace を開きます。
ゼロクロッシング検出を有効にします。From Workspace ブロックのダイアログボックスで、[ゼロクロッシング検出を有効にする] を選択します。ゼロクロッシング検出によって不連続点を正確にキャプチャできます。
テストケースの信号構造体を作成する。それぞれの不連続点で、時間ベクトルに重複エントリを入力します。これによりゼロクロッシングが生成され、変数ステップソルバーがこの正確な時間でタイムステップを取ります。詳細については、From Workspace ブロックを使用したデータの読み込みを参照してください。
テストケースを表す var 構造体を設定します。
```
var.time = [0 1 1 5 5 8 8 10];
var.signals.values = [0 0 2 2 2 3 3 3]';
var.signals.dimensions = 1;
```
テストケースの構造体をインポートするには、From Workspace ブロックのダイアログボックスの [データ] パラメーターで var を指定します。
モデルのシミュレーションを実行します。Scope ブロックにはテストケースデータが反映されます。

テストケースでの Signal Editor ブロックの使用

以下の場合には、From Workspace ブロックを使用せずに Signal Editor ブロックを使用できます。

信号を対話的に作成
信号を MAT ファイルからインポート

Signal Editor ブロック、Gain、および Scope ブロックを含むモデルを作成します。

構造体を作成し、それを MAT ファイルに保存する:

scenario = Simulink.SimulationData.Dataset;
time = [0 1 1 5 5 8 8 10];
data = [0 0 2 2 2 3 3 3]';
scenario{1} = timeseries(data,time);
scenario{1}.Name = 'var';
save var.mat scenario

Signal Editor ブロックをダブルクリックして Signal Editor のダイアログボックスを開きます。
[ファイル名] パラメーターに「var.mat」と入力します。
[アクティブなシナリオ] パラメーターで [シナリオ] を選択します。[OK] をクリックします。
Scope ブロックの表示に MAT ファイルからのテストケースのデータが反映されます。
