Discrete FIR Filter ブロックのカスタム状態属性
この例では、モデル データ エディターを使用して Discrete FIR Filter ブロックの状態属性をカスタマイズする方法を説明します。モデル データ エディターでは、並べ替え、グループ化、フィルター処理が可能なリスト内でデータ項目を検証および編集できます。
Discrete FIR Filter ブロックを含む簡単なモデルについて考えます。
コード マッピング エディターまたはコード マッピング API を使用して、Discrete FIR Filter の状態を別個のグローバル変数として生成コードに表示するように設定できます。これを行うには、状態のストレージ クラスを ExportedGlobal として宣言します。生成コードでの内部状態の格納方法の詳細については、生成されたコードによる内部信号、状態、パラメーター データの保存方法 (Simulink Coder)を参照してください。ストレージ クラスの詳細と状態への適用方法については、C Data Code Interface Configuration for Model Interface Elements (Simulink Coder)を参照してください。
モデル データ エディターを開く

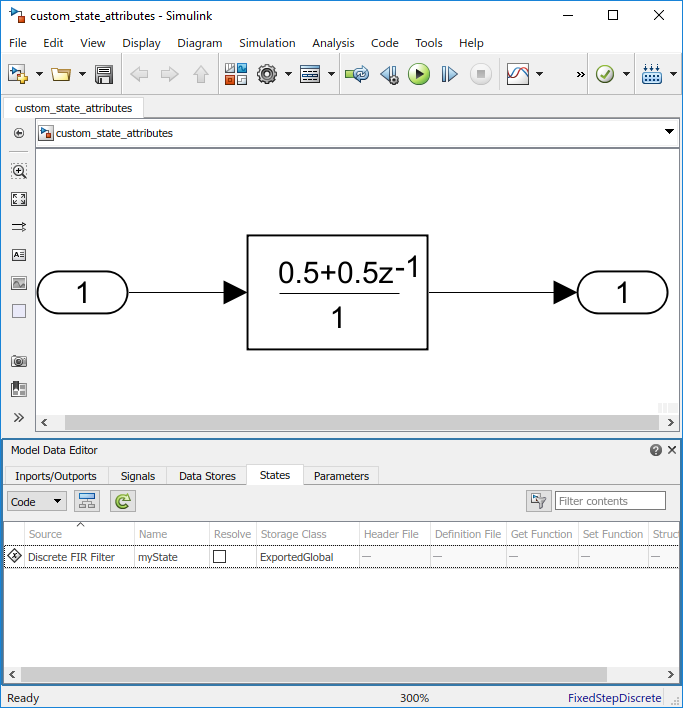

モデル データ エディターを開きます。[モデル化] タブで [モデル データ エディター] をクリックします。
[状態] タブで、[名前] に myState と入力します。Coder アプリで [ストレージ クラス] を [ExportedGlobal] に設定します。[Resolve] チェック ボックスをオンにして、状態名を Simulink® の信号オブジェクトに関連付けるように設定することもできます。
モデルのビルドと生成コードの検証
この例では、コード生成のみを行うようにモデルを設定します。Simulink エディターでコンフィギュレーション ボタン
をクリックして [コンフィギュレーション パラメーター] を開きます。[コード生成] ペインで、[コード生成のみ] を選択します。[適用] をクリックします。
[レポート] ペインで、[コード生成レポートを作成] と [レポートを自動的に開く] を選択します。[適用] をクリックします。これらの設定により、レポートが作成されて HTML ビューアーで自動的に開きます。
ビルドを開始するには、Simulink エディターで [モデルのビルド] ボタン
をクリックするか、Ctrl+B キーを押します。ビルド プロセスで、コード生成レポート ファイルがビルド フォルダーの html サブフォルダーに書き込まれます。その後、HTML ビューアーが自動的に開き、コード生成レポートが表示されます。このレポートを使用して、生成されたコードを表示して解析することができます。生成されるレポートの詳細については、コード生成レポート (Simulink Coder)を参照してください。
custom_state_attributes.h ファイルで、ストレージ クラスが ExportedGlobal であることから、フィルターの状態が外部変数として宣言されていることを確認できます。
ストレージ クラスを変更してモデルをリビルドすると、生成コードに変更が反映されることを確認できます。この状態属性をカスタマイズする機能により、生成コードでの状態の表示を合理化してカスタマイズすることができます。
