複数のモデルに対するデータストアの使用

この例では、ローカルデータストアの使用とログの作成について示します。また、グローバルデータストアを定義、使用、ログを作成することにより、参照モデル間でグローバルデータを共有する方法も示します。

モデル例の検査

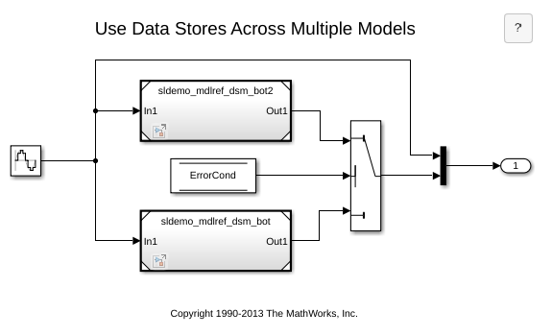

モデル例を開きます。最上位モデル sldemo_mdlref_dsm からモデル sldemo_mdlref_dsm_bot および sldemo_mdlref_dsm_bot2 が参照されます。[コンフィギュレーションパラメーター] ダイアログボックスの [データのインポート/エクスポート] ペインで、sldemo_mdlref_dsm のデータストアのログはオンになっています。

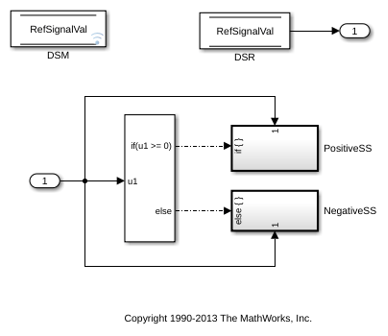

参照モデル sldemo_mdlref_dsm_bot で入力信号が (正の場合は 5、負の場合は 2 だけ) 増幅され、この信号の値がローカルデータストア RefSignalVal に書き込まれます。このローカルデータストアは、書き込まれた値がすべてシミュレーション後にワークスペースにログを作成されるように設定されています。このローカルデータストアのログパラメーターは、[ブロックパラメーター] ダイアログボックスの [ログ] タブで制御されます。

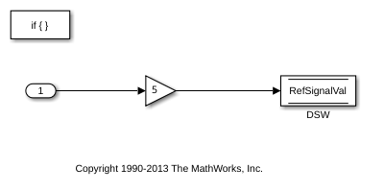

PositiveSS サブシステムには、入力信号が正の場合に信号を 5 増幅し、この信号の値をローカルデータストア RefSignalVal に書き込むブロックが含まれています。

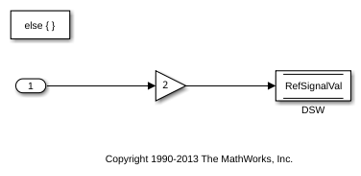

NegativeSS サブシステムには、入力信号が負の場合に信号を 2 増幅し、この信号の値をローカルデータストア RefSignalVal に書き込むブロックが含まれています。

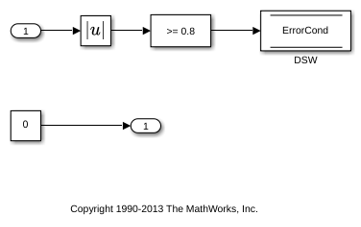

参照モデル sldemo_mdlref_dsm_bot2 により、ErrorCond という名前のグローバル boolean データストアの値は、その入力信号の値が (-0.8, 0.8) の範囲外にある場合、true に設定されます。また、最上位モデルではデータストア ErrorCond がモニターされ、2 つの参照モデルの出力が、このデータストアの値に応じて切り替えられます。

Simulink® 信号オブジェクトを使用したグローバルデータストアの定義

最上位モデルと両方の参照モデルが各モデルで ErrorCond という名前のデータストアに対して同じメモリを使用するということを Simulink に対して指定するには、ErrorCond という名前の Simulink.Signal オブジェクトのインスタンスを各モデルで表示されるワークスペースまたはデータディクショナリに作成します。このオブジェクトは各モデルに可視であるため、そのスコープは個々のモデルを網羅し、モデル間で共有されるその名前のグローバルデータストアが 1 つ存在することを意味します。3 つのモデルはどれも、ErrorCond のデータストア名をもつ Data Store Memory ブロックを含んでいません。いずれかのモデルがこのようなブロックを含んでいれば、そのブロックではそのモデルにローカルなデータストアが定義されることになり、グローバルデータストアは隠されます。

ErrorCond オブジェクトではグローバルデータストアが定義されるため、DataType、Complexity、Dimensions の各プロパティが、継承されない設定に明示的に定義されなければなりません。SampleTime および StorageClass は、継承された値のままにしても明示的に設定しても構いません。

この例には、ErrorCond という Simulink.Signal オブジェクトを含む sldemo_mdlref_dsm_data.mat という名前の MAT ファイルが含まれています。モデル sldemo_mdlref_dsm のプリロード関数によってこの MAT ファイルが読み込まれ、このオブジェクトがベースワークスペースに読み込まれます。モデルエクスプローラーでベースワークスペースを選択することにより、このオブジェクトを表示できます。MATLAB® コマンドウィンドウでこのオブジェクトを作成することもできます。以下のコマンドにより、この例で使用するオブジェクトが定義されます。

  ErrorCond = Simulink.Signal;
  ErrorCond.Description = 'Use to signal that subsystem output is invalid';
  ErrorCond.DataType = 'boolean';
  ErrorCond.Complexity = 'real';
  ErrorCond.Dimensions = 1;
  ErrorCond.SampleTime = 0.1;
  ErrorCond.LoggingInfo.DataLogging = true;

グローバルデータストアのログ

グローバルデータストアに書き込まれた値のすべてのログを作成するには、Simulink.Signal オブジェクトの LoggingInfo プロパティの DataLogging プロパティを設定します。LoggingInfo プロパティを設定することにより、間引きや点の最大数といったその他のログパラメーターも指定できます。

   Simulink.LoggingInfo (handle)
           DataLogging: 1
              NameMode: 0
           LoggingName: ''
          DecimateData: 0
            Decimation: 2
       LimitDataPoints: 0
             MaxPoints: 5000

モデルの階層構造のシミュレーション

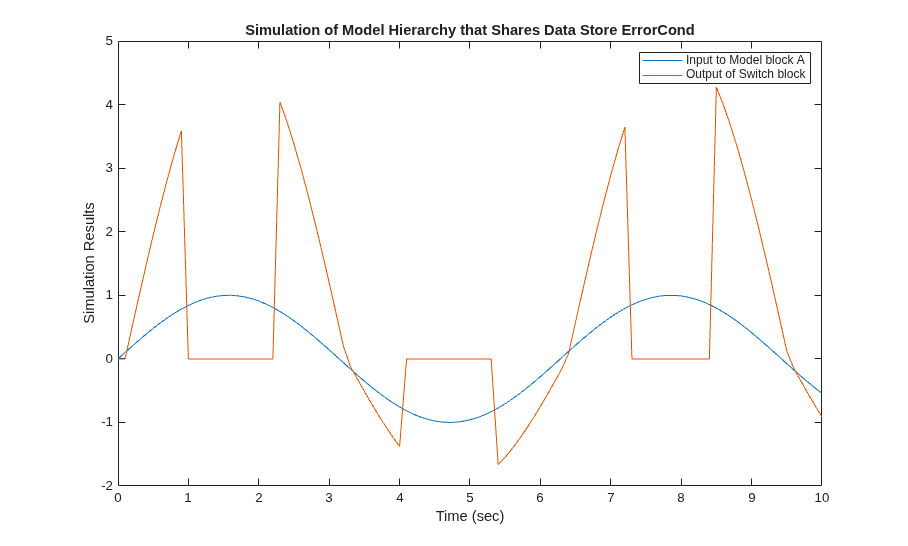

sldemo_mdlref_dsm をシミュレートして出力を確認します。参照モデル sldemo_mdlref_dsm_bot がデータストア ErrorCond に書き込みをする一方で、最上位モデル sldemo_mdlref_dsm がデータストアからデータを読み取ります。青いラインはモデル sldemo_mdlref_dsm_bot を参照する Model ブロック A への入力を表します。オレンジのラインは Switch ブロックの出力を表します。入力信号の大きさが範囲外になると、出力は切り替わります。

ログを作成された結果を表示

グローバルデータストア ErrorCond とローカルデータストア RefSignalVal はいずれも、書き込まれたすべての値がシミュレーション後にログが作成されるように設定されています。ログが作成されたこれらの結果は、変数 dsmout のベースワークスペースに保存されています。

dsmout =

Simulink.SimulationData.Dataset 'dsmout' with 2 elements

                                  Name          BlockPath
                                  ____________  ________________________________________
    1  [1x1 DataStoreMemory]      ErrorCond     ''
    2  [1x1 DataStoreMemory]      RefSignalVal  ...dlref_dsm/A|sldemo_mdlref_dsm_bot/DSM

  - Use braces { } to access, modify, or add elements using index.

ローカルデータストアの保存データにアクセスするには、関数 getElement を使用して、RefSignalVal という名前に基づき正しいデータストア要素を取得します。

   >> dsmout.getElement('RefSignalVal')

  Simulink.SimulationData.DataStoreMemory
  Package: Simulink.SimulationData

  Properties:
                   Name: 'RefSignalVal'
              BlockPath: [1x1 Simulink.SimulationData.BlockPath]
                  Scope: 'local'
    DSMWriterBlockPaths: [1x2 Simulink.SimulationData.BlockPath]
             DSMWriters: [101x1 uint32]
                 Values: [1x1 timeseries]

データは Values フィールド内の timeseries に保存されています。

   >> plot(dsmout.getElement('RefSignalVal').Values);

ある時間にデータストアがどのブロックによって書き込まれたのかを知るには、DSMWriters プロパティを使用します。この配列には、DSMWriterBlockPaths 配列へのインデックスの一覧が含まれています。たとえば、データストアに 5 番目の値を書き込んだ Data Store Write ブロックのブロックパスは、以下のように取得できます。

   >> dsm = dsmout.getElement('RefSignalVal');
   >> dsm.DSMWriterBlockPaths(dsm.DSMWriters(5))

  Simulink.SimulationData.BlockPath
  Package: Simulink.SimulationData

  Block Path:
    'sldemo_mdlref_dsm/A'
      'sldemo_mdlref_dsm_bot/PositiveSS/DSW'

  Use the getBlock method to access block path character vectors from this object.
