Check Static Range

信号が固定の振幅範囲内にあるかどうかのチェック

•

×

ライブラリ:
Simulink / Model Verification
HDL Coder / Model Verification

説明

Check Static Range ブロックは、入力信号の各要素が各タイム ステップで同じ振幅範囲内にあるかどうかをチェックします。[上限] パラメーターと [下限] パラメーターは範囲の上限と下限を定義します。次に、ブロックは比較後にアサーションを実行します。信号が範囲内にある場合、アサーションは true (1) であり、ブロックは処理を行いません。そうでない場合、既定の設定ではブロックはシミュレーションを停止してエラー メッセージを返します。

入力信号および範囲はスカラー、ベクトル、または行列になります。3 つはすべてデータ型が同じでなければなりません。ブロックは、信号によって異なる方法で入力の値を範囲と比較します。

• スカラーをベクトルまたは行列と比較する場合、ブロックはスカラーを非スカラー入力信号または範囲の各要素と比較します。

• ベクトル信号または行列信号を他のベクトルまたは行列と比較する場合、ブロックは入力信号を要素単位で範囲と比較します。

• 複数のベクトルまたは行列入力信号または範囲をもつモデルの場合、ベクトルまたは行列は次元が同じでなければなりません。

例

Check Static Range ブロックによる信号範囲のチェック

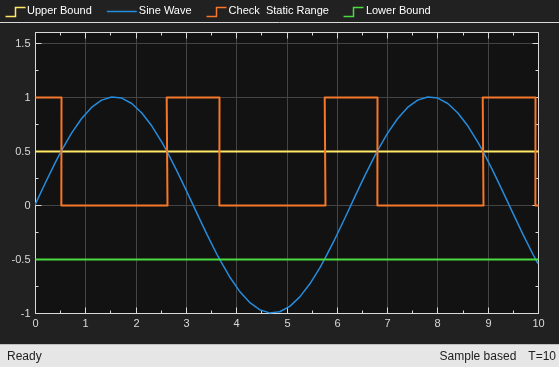

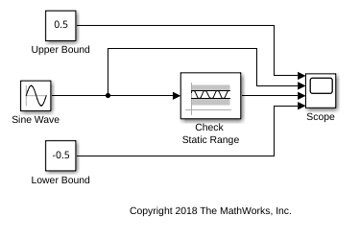

Check Static Range ブロックを使用し、ブロック パラメーターで定義された値に対して信号の振幅の上限と下限をチェックできます。

モデルを開く

端子

入力

Port_1 — 範囲についてチェックされる入力信号

スカラー | ベクトル | 行列

[上限] パラメーターと [下限] パラメーターで指定された範囲についてチェックされる入力信号。

データ型: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

出力

Port_1 — アサーション出力信号

スカラー

アサーションが成功した場合は true (1)、アサーションが失敗した場合は false (0) になる出力信号。[コンフィギュレーション パラメーター] ウィンドウで、[数学とデータ型] セクションの [詳細設定パラメーター] の下で [boolean データとして論理信号を処理] を選択すると、出力のデータ型は Boolean になります。それ以外の場合、信号のデータ型は double です。

依存関係

この出力端子を有効にするには、[アサーション信号の出力] パラメーターのチェック ボックスをオンにします。

データ型: double | Boolean

パラメーター

上限 — 入力信号と比較する上限

スカラー | ベクトル | 行列

入力信号の振幅範囲の上限を指定します。

プログラムでの使用

パラメーター: max

型: string スカラーまたは文字ベクトル

既定の設定: "0"

上限を含む — 上限を範囲に含める

on (既定値) | off

このチェック ボックスをオンにすると、有効な入力振幅範囲に下限が含まれます。

プログラムでの使用

パラメーター: min_included

型: string スカラーまたは文字ベクトル

値: "on" | "off"

既定の設定: "on"

下限 — 入力信号と比較する下限

スカラー | ベクトル | 行列

入力信号の振幅範囲の下限を指定します。

プログラムでの使用

パラメーター: min

型: string スカラーまたは文字ベクトル

既定の設定: "0"

下限を含む — 下限を範囲に含める

on (既定値) | off

このチェック ボックスをオンにすると、有効な入力振幅範囲に下限が含まれます。

プログラムでの使用

パラメーター: min_included

型: string スカラーまたは文字ベクトル

値: "on" | "off"

既定の設定: "on"

アサーションを有効にする — チェックを有効化または無効化

on (既定値) | off

このパラメーターをオフにすると、ブロックが無効になり、モデルはこのブロックが存在しない場合と同じ動作をします。すべての検証ブロックを有効または無効にするには、このオプションの設定にかかわらず、[コンフィギュレーション パラメーター] ウィンドウへ移動し、[診断] 、 [データ有効性] をクリックして [詳細設定パラメーター] セクションを展開し、[Model Verification ブロックを有効にする] を Enable all または Disable all に設定します。

プログラムでの使用

パラメーター: enabled

型: string スカラーまたは文字ベクトル

値: "on" | "off"

既定の設定: "on"

アサーションの失敗時のシミュレーション コールバック (オプション) — アサーションが失敗したときに評価する式

"" (既定値) | MATLAB 式

アサーションが失敗したときに評価する MATLAB^® 式を指定します。式は MATLAB ワークスペースで評価されるため、そのワークスペース内の式に使用されるすべての変数を定義します。

依存関係

このパラメーターを有効にする場合は、[アサーションを有効にする] パラメーターを選択します。

プログラムでの使用

パラメーター: callback

型: string スカラーまたは文字ベクトル

既定の設定: ""

アサーションが失敗したときにシミュレーションを中止 — チェックに失敗したときにシミュレーションを停止するかどうか

on (既定値) | off

チェックに失敗したときにシミュレーションを停止するには、このパラメーターをオンにします。このパラメーターをオフにすると、警告が表示され、シミュレーションは続行されます。

プログラムでの使用

パラメーター: stopWhenAssertionFail

型: string スカラーまたは文字ベクトル

値: "on" | "off"

既定の設定: "on"

アサーション信号の出力 — 出力信号を作成

off (既定値) | on

出力端子を有効にするには、このパラメーターを選択します。

プログラムでの使用

パラメーター: export

型: string スカラーまたは文字ベクトル

値: "on" | "off"

既定の設定: "off"

アイコン タイプの選択 — アイコン タイプの選択

グラフィックス (既定値) | テキスト

ブロック アイコンのスタイルを指定します。[graphic] オプションを選択した場合は、アサート条件のグラフィカル表現がアイコン上に表示されます。[text] オプションを選択した場合は、アサート条件を表す数式が表示されます。

プログラムでの使用

パラメーター: icon

型: string スカラーまたは文字ベクトル

値: "graphic" | "text"

既定の設定: "graphic"

ブロックの特性

データ型	Boolean | double | enumerated | fixed point | half | integer | single
直達	いいえ
多次元信号	はい
可変サイズの信号	いいえ
ゼロクロッシング検出	いいえ

拡張機能

C/C++ コード生成

Simulink® Coder™ を使用して C および C++ コードを生成します。

Simulink^® Coder™ で生成されたコードによる Model Verification ブロックの処理方法の詳細については、デバッグ用のモデルの構成 (Simulink Coder)を参照してください。

量産コードには推奨されません。

HDL コード生成

HDL Coder™ を使用して FPGA 設計および ASIC 設計のための Verilog および VHDL のコードを生成します。

HDL Coder™ には、HDL の実装および合成されたロジックに影響する追加のコンフィギュレーション オプションがあります。

HDL アーキテクチャ

このブロックは、シミュレーション中の各タイム ステップにおいて、各入力信号要素が同じ振幅範囲に収まっているかどうかをチェックしますが、生成コードには含まれません。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキスト コードを生成します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

バージョン履歴

R2006a より前に導入

参考

Check Dynamic Range | Check Static Lower Bound | Check Static Upper Bound
