binaryOccupancyMap

バイナリ値の占有グリッドを作成

説明

binaryOccupancyMap は 2 次元の占有マップ オブジェクトを作成します。これを使用して、障害物を含むロボット ワークスペースを表して可視化できます。センサー データと位置推定の組み込みにより、障害物のおおよその位置の空間的表現が作成されます。

占有グリッドは、パス計画などのロボティクス アルゴリズムで使用します。また、衝突のないパスの検出、衝突回避、位置推定の計算などを行うためのアプリケーションの地図作成にも使用します。特定の用途に合わせて占有グリッドを修正できます。

占有グリッドの各セルには、そのセルの占有ステータスを表す値があります。占有位置は true (1) として表され、フリー位置は false (0) として表されます。

オブジェクトはワールド、ローカル、グリッドの 3 つの基準座標系を追跡します。ワールド座標系の原点は、ワールド座標系を基準としたマップの左下隅を定義する GridLocationInWorld によって定義されます。LocalOriginInWorld プロパティは、ワールド座標系を基準としたローカル座標系の原点の位置を指定します。インデックス (1,1) をもつ最初のグリッド位置は、グリッドの左上隅で開始します。

メモ

このオブジェクトは以前、robotics.BinaryOccupancyGrid という名前でした。

作成

構文

map = binaryOccupancyMap

map = binaryOccupancyMap(width,height)

map = binaryOccupancyMap(width,height,resolution)

map = binaryOccupancyMap(rows,cols,resolution,"grid")

map = binaryOccupancyMap(p)

map = binaryOccupancyMap(p,resolution)

map = binaryOccupancyMap(sourcemap)

map = binaryOccupancyMap(sourcemap,resolution)

map = binaryOccupancyMap(___,Name=Value)

説明

map = binaryOccupancyMap は、幅と高さが 10 m の 2 次元バイナリ占有グリッドを作成します。既定のグリッド分解能は 1 メートルあたり 1 セルです。

map = binaryOccupancyMap(width,height) は、幅 width、高さ height のワークスペースをメートル単位で表す 2 次元バイナリ占有グリッドを作成します。既定のグリッド分解能は 1 メートルあたり 1 セルです。

map = binaryOccupancyMap(width,height,resolution) は、1 メートルあたりのセル数で指定される Resolution プロパティを使用してグリッドを作成します。既定では、マップはワールド座標になっています。

map = binaryOccupancyMap(rows,cols,resolution,"grid") は、サイズ (rows,cols) の 2 次元バイナリ占有グリッドを作成します。

map = binaryOccupancyMap(p) は、行列 p の値からグリッドを作成します。グリッドのサイズは行列のサイズに一致し、各セル値は行列内の位置から解釈されます。p には、0 と 1 からなる任意の数値型または logical 型が含まれます。

map = binaryOccupancyMap(p,resolution) は、1 メートルあたりのセル数で指定される Resolution プロパティを使用して行列からマップを作成します。

map = binaryOccupancyMap(sourcemap) は、別の binaryOccupancyMap オブジェクトの値を使用してオブジェクトを作成します。

map = binaryOccupancyMap(sourcemap,resolution) は、別の binaryOccupancyMap オブジェクトの値を使用してオブジェクトを作成しますが、指定された分解能をもつように行列をリサンプリングします。

map = binaryOccupancyMap(___,Name=Value) は、1 つ以上の名前と値の引数を使用してプロパティを設定します。

入力引数

width — マップの幅

正のスカラー

マップの幅。正のスカラー (メートル単位) として指定します。

height — マップの高さ

正のスカラー

マップの高さ。正のスカラー (メートル単位) として指定します。

p — マップのグリッドの値

行列

マップのグリッドの値。行列として指定します。

sourcemap — 占有マップ オブジェクト

binaryOccupancyMap オブジェクト

占有マップ オブジェクト。binaryOccupancyMap オブジェクトとして指定します。

プロパティ

GridSize — グリッド内の行と列の数

読み取り専用: [rows cols] 形式の 2 要素ベクトル

この プロパティ は読み取り専用です。

グリッド内の行と列の数。[rows cols] 形式の 2 要素ベクトルとして格納されます。

Resolution — グリッド分解能

読み取り専用: 1 (既定値) | スカラー

この プロパティ は読み取り専用です。

グリッド分解能。スカラー (1 メートルあたりのセル数) として格納されます。

XLocalLimits — ローカル座標系での x 座標の最小値と最大値

読み取り専用: [min max] 形式の 2 要素ベクトル

この プロパティ は読み取り専用です。

ローカル座標系での x 座標の最小値と最大値。[min max] 形式の 2 要素ベクトルとして格納されます。ローカル座標系は LocalOriginInWorld プロパティによって定義されます。

YLocalLimits — ローカル座標系での y 座標の最小値と最大値

読み取り専用: [min max] 形式の 2 要素ベクトル

この プロパティ は読み取り専用です。

ローカル座標系での y 座標の最小値と最大値。[min max] 形式の 2 要素ベクトルとして格納されます。ローカル座標系は LocalOriginInWorld プロパティによって定義されます。

XWorldLimits — ワールド座標系での x 座標の最小値と最大値

読み取り専用: [min max] 形式の 2 要素ベクトル

この プロパティ は読み取り専用です。

ワールド座標系での x 座標の最小値と最大値。[min max] 形式の 2 要素ベクトルとして格納されます。これらの値は、グリッドの x 座標のワールド範囲を示します。

YWorldLimits — y 座標の最小値と最大値

読み取り専用: [min max] 形式の 2 要素ベクトル

この プロパティ は読み取り専用です。

y 座標の最小値と最大値。形式 [min max] の 2 要素ベクトルとして格納されます。これらの値は、グリッドの y 座標のワールド範囲を示します。

GridLocationInWorld — ワールド座標でのグリッドの位置

[0 0] (既定値) | 2 要素ベクトル | [xGrid yGrid]

ワールド座標でのグリッドの左下隅の位置。2 要素ベクトル [xGrid yGrid] として指定します。

LocalOriginInWorld — ワールド座標でのローカル座標系の位置

[0 0] (既定値) | 2 要素ベクトル | [xWorld yWorld]

ワールド座標でのローカル座標系の原点の位置。2 要素ベクトル [xLocal yLocal] として指定します。ビークルの移動に伴ってローカル座標系を移動するには関数 move を使用します。

GridOriginInLocal — ローカル座標でのグリッドの位置

[0 0] (既定値) | 2 要素ベクトル | [xLocal yLocal]

ローカル座標でのグリッドの左下隅の位置。2 要素ベクトル [xLocal yLocal] として指定します。

DefaultValue — マップ位置が指定されていない場合の既定値

0 (既定値) | 1

マップの外の領域を含む、マップ位置が指定されていない場合の既定値。0 または 1 として指定します。

オブジェクト関数

copy	Create copy of binary occupancy map
checkOccupancy	Check if locations are free or occupied
getOccupancy	Get occupancy value of locations
grid2local	グリッド インデックスをローカル座標に変換
grid2world	グリッド インデックスをワールド座標に変換
inflate	各占有位置のインフレーション
insertRay	Insert ray from laser scan observation
local2grid	ローカル座標をグリッド インデックスに変換
local2world	ローカル座標をワールド座標に変換
move	Move map in world frame
occupancyMatrix	占有グリッドを行列に変換
raycast	Compute cell indices along a ray
rayIntersection	Find intersection points of rays and occupied map cells
setOccupancy	位置の占有値を設定
show	Display binary occupancy map
syncWith	Sync map with overlapping map
world2grid	ワールド座標をグリッド インデックスに変換
world2local	ワールド座標をローカル座標に変換

例

バイナリ占有グリッドの作成および変更

10 m x 10 m の空のマップを作成します。

map = binaryOccupancyMap(10,10,10);

ワールド位置の占有を設定し、マップを表示します。

x = [1.2; 2.3; 3.4; 4.5; 5.6];
y = [5.0; 4.0; 3.0; 2.0; 1.0];

setOccupancy(map, [x y], ones(5,1))
figure
show(map)

占有位置を指定した半径でインフレートします。

inflate(map, 0.5)
figure
show(map)

ワールド位置からグリッド位置を取得します。

ij = world2grid(map, [x y]);

グリッド位置をフリー位置に設定します。

setOccupancy(map, ij, zeros(5,1), 'grid')
figure
show(map)

イメージからバイナリ占有グリッドへの変換の例

この例では、地図作成およびパス計画で使用するためにイメージをバイナリ占有グリッドに変換する方法を説明します。

イメージをインポートします。

image = imread('imageMap.png');

グレースケールに変換した後、指定のしきい値に基づいて白黒イメージに変換します。

grayimage = rgb2gray(image);
bwimage = grayimage < 0.5;

白黒イメージをバイナリ占有グリッドの行列入力として使用します。

grid = binaryOccupancyMap(bwimage);

show(grid)

PGM イメージからマップへの変換

この例では、.pgm ファイルを MATLAB® で使用するために binaryOccupancyMap オブジェクトに変換する方法を示します。

imread を使用してイメージをインポートします。このイメージは非常に大きいため、関連する領域をトリミングしなければなりません。

image = imread('playpen_map.pgm');
imageCropped = image(750:1250,750:1250);

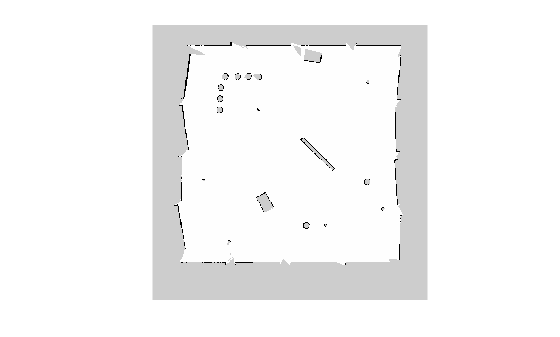

imshow(imageCropped)

不明な領域 (グレー) は削除して、空き領域として扱わなければなりません。しきい値に基づいて logical 行列を作成します。この値はイメージによって異なる場合があります。占有スペースは 1 として設定しなければなりません (イメージでは白)。

imageBW = imageCropped < 100;

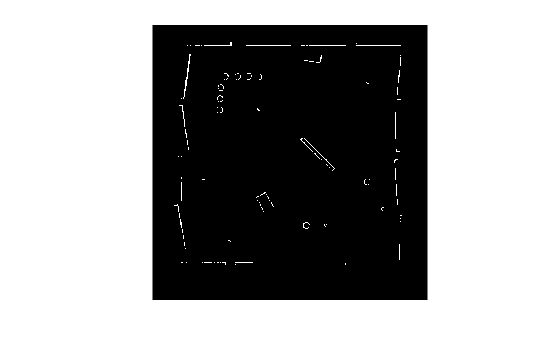

imshow(imageBW)

調整したマップ イメージを使用して binaryOccupancyMap オブジェクトを作成します。

map = binaryOccupancyMap(imageBW);
show(map)

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

MATLAB^® R2022a 以降、コード生成時の既定のマップ動作が変更され、下位互換性の問題が発生する可能性があります。binaryOccupancyMap などのマップは固定サイズのコード生成 (DynamicMemoryAllocation="off") をサポートするようになりました。

1. 既定で作成されたマップまたはコンパイル時の一定サイズ情報 (またはコンパイル時の一定サイズの行列) を使用して作成されたマップは、固定サイズのマップを生成します。

2. 以前の動作を復元するには、サイズ入力を指定するときに関数 coder.ignoreConst (MATLAB Coder) を使用するか、マップを作成する前に string スカラーまたは文字ベクトルとして指定された行列変数名 coder.varsize (MATLAB Coder) を使用します。

バージョン履歴

R2015a で導入

R2019b: 名前を binaryOccupancyMap に変更

オブジェクト名が robotics.BinaryOccupancyGrid から binaryOccupancyMap に変更されました。すべてのオブジェクト作成で binaryOccupancyMap を使用してください。
