rtickformat

r 軸の目盛りラベルの形式を指定

構文

rtickformat(fmt)

rtickformat(pax,___)

rfmt = rtickformat

rfmt = rtickformat(pax)

説明

rtickformat(fmt) は、r 軸の目盛りラベルの形式を設定します。たとえば、fmt を 'usd' として指定して、ラベルを米国ドル単位で表示します。

rtickformat(pax,___) は、現在の座標軸の代わりに pax で指定される座標軸を使用します。最初の入力引数として ax を指定します。

rfmt = rtickformat は、現在の座標軸の r 軸の目盛りラベルに使用される形式スタイルを返します。r 軸のラベル タイプによっては、rfmt は数値形式を含む文字ベクトルまたは string です。

rfmt = rtickformat(pax) は、現在の座標軸の代わりに pax で指定された座標軸に使用されている形式スタイルを返します。

例

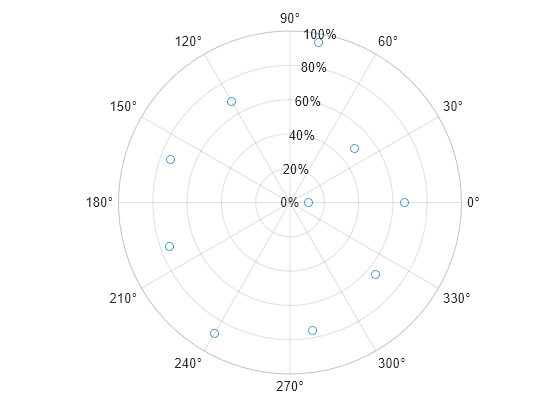

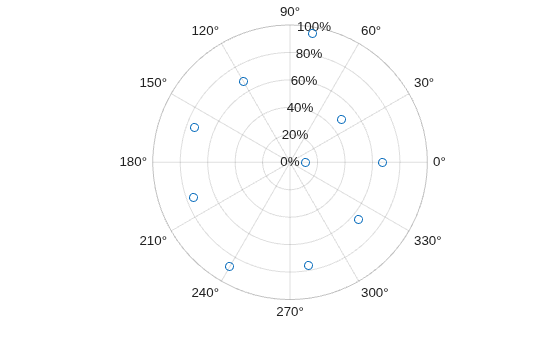

r 軸の目盛りラベルをパーセントで表示

極座標プロットを作成します。r 軸の目盛りラベルをパーセントとして表示します。

th = linspace(0,2*pi,10);
r = [11 49 95 68 74 75 88 76 65 67];
polarplot(th,r,'o')
rtickformat('percentage')

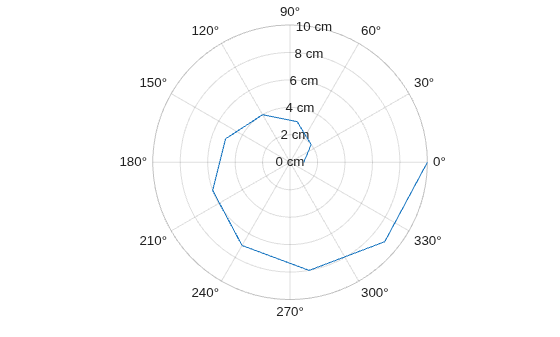

r 軸の各目盛りラベルの後にテキストを表示

r 軸の目盛りラベルを、各値の後にテキスト "cm" を付けて表示します。

polarplot(1:10)
rtickformat('%g cm')

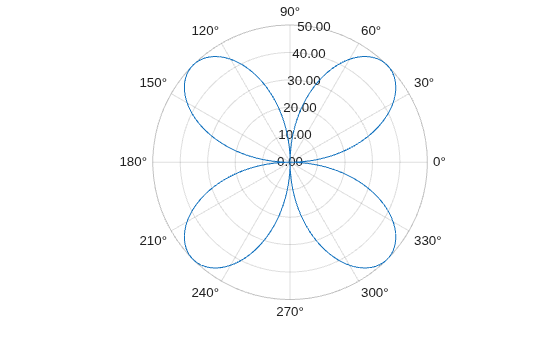

r 軸の目盛りラベルの小数点以下桁数を制御

小数点以下 2 桁の r 軸の目盛りラベルを表示します。固定小数点表記の変換文字と精度値 2 を使用する数値形式の文字ベクトルを rtickformat に渡し、小数点以下の桁数を制御します。

theta = 0:0.01:2*pi;
rho = 50*sin(2*theta);
polarplot(theta,rho)
rtickformat('%.2f')

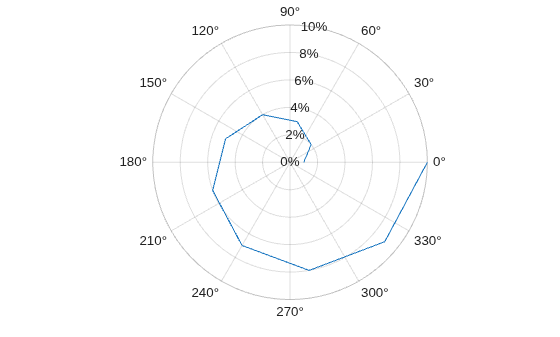

特定の極座標軸の r 軸の目盛りラベル形式を指定

極座標プロットを作成し、polar axes オブジェクトを変数 pax に割り当てます。rtickformat がここで作成した極座標軸に確実に影響を与えるようにするには、この関数の最初の入力引数として pax を渡します。

polarplot(1:10)
pax = gca;
rtickformat(pax,'percentage')

入力引数

fmt — 数値の目盛りラベルの形式

'%g' (既定値) | 文字ベクトル | string

数値の目盛りラベルの形式。文字ベクトルまたは string として指定します。次の表にリストされている形式のいずれかを指定できます。あるいは、カスタム形式を指定することもできます。

事前定義された形式	説明
'usd'	米国ドル。このオプションは、'$%,.2f' を使用するのと同等です。ラベルが科学表記を使用する場合、このオプションは指数値を 0 に設定します。
'eur'	ユーロ。このオプションは、指数値 0 で '\x20AC%,.2f' を使用するのと同等です。
'gbp'	英国ポンド。このオプションは、指数値 0 で '\x00A3%,.2f' を使用するのと同等です。
'jpy'	日本円。このオプションは、指数値 0 で '\x00A5%,d' を使用するのと同等です。
'degrees'	値の後に度記号を表示します。このオプションは、既定の指数値で '%g\x00B0' を使用するのと同等です。
'percentage'	値の後にパーセント記号を表示します。このオプションは、既定の指数値で '%g%%' を使用するのと同等です。
'auto'	既定の指数値を使用した '%g' の既定の形式です。

例: rtickformat('usd')

カスタム数値形式

識別子を含む文字ベクトルまたは string を作成することで、カスタムの数値形式を指定できます。

パーセント記号と変換文字を除き、識別子の指定はオプションです。次の順序で形式を作成します。

• 1 つ以上のフラグ — 正の値の前にプラス記号を付けるなどのオプション。オプションの全リストについては、オプションのフラグの表を参照してください。

• フィールド幅 — 目盛りラベルに出力する文字の最小数。フィールド幅は整数値として指定します。目盛り値の有効桁数がフィールド幅より小さい場合、ラベルは空白でパディングされます。

• 精度 — 変換文字に応じた、小数点以下の桁数または有効桁数。精度は整数値として指定します。

• 変換文字 — 値のタイプ。オプションの全リストについては、変換文字の表を参照してください。データに適さない変換を指定すると、MATLAB^® は指定された変換をオーバーライドし、%e を使用します。

また、形式の先頭または末尾にリテラル テキストを指定できます。一重引用符を出力するには、'' を使用します。パーセント記号を出力するには、%% を使用します。

例: rtickformat('%.2f') は、小数点以下 2 桁の固定小数点表記を使用して値を表示します。

例: rtickformat('$%.2f') は、各値の前にドル記号を表示します。

例: rtickformat('%.2f million') は、各値の後に million を表示します。

オプションのフラグ

識別子	説明	数値形式の例
,	'1,000' のように 3 桁ごとにコンマを表示します。	'%,4.4g'
+	'+100' のように、正の値に符号文字 (+) を出力します。	'%+4.4g'
0	'0100' のように、先頭に空白の代わりにゼロを付けてフィールド幅をパディングします。	'%04.4g'
–	左揃え。値の先頭ではなく末尾を空白でパディングします。たとえば、フィールド幅が 4 の場合、このフラグはラベルを ' 100' ではなく '100 ' に書式設定します。	'%-4.4g'
#	%f、%e および %g の各変換文字の場合は、'100.' のように、精度が 0 であっても小数点が出力されます。%g の場合、後続のゼロは削除しません。	'%#4.4g'

変換文字

識別子	説明	例
d または i	基数 10 の符号付き整数。精度値は有効桁数を示します。	'%.4d' は、π を 0003 として表示します。
f	固定小数点表記。精度値は小数点以下の桁数を示します。	'%.4f' は、π を 3.1416 として表示します。
e	指数表現。精度値は小数点以下の桁数を示します。	'%.4e' は、π を 3.1416x100 として表示します。
g	e または f のいずれかコンパクトな方のバージョン。後続のゼロは除きます。精度値は小数点以下の最大桁数を示します。	'%.4g' は、π を 3.1416 として表示します。

pax — 極座標軸

極座標軸 | 極座標軸の配列

極座標軸、または極座標軸の配列。この引数を指定しない場合、rtickformat は (現在の座標軸が polar axes オブジェクトであるという条件下で) 現在の座標軸を変更します。

アルゴリズム

関数 rtickformat は、r 軸に関連付けられたルーラー オブジェクトの TickLabelFormat プロパティの設定とクエリを行います。

バージョン履歴

R2016b で導入

参考

thetatickformat | rticks | rticklabels | rtickangle | rlim
