ntsc2rgb

NTSC 値を RGB 色空間に変換

構文

RGB = ntsc2rgb(YIQ)

説明

RGB = ntsc2rgb(YIQ) は、NTSC イメージの輝度 (Y) と色差 (I および Q) の値を RGB イメージの赤、緑、青の値に変換します。

例

イメージの YIQ から RGB への変換

この例では、イメージを RGB 色空間から NTSC 色空間に変換してから、逆変換する方法を説明します。

RGB イメージをワークスペースに読み取ります。

RGB = imread('board.tif');

イメージを YIQ 色空間に変換します。

YIQ = rgb2ntsc(RGB);

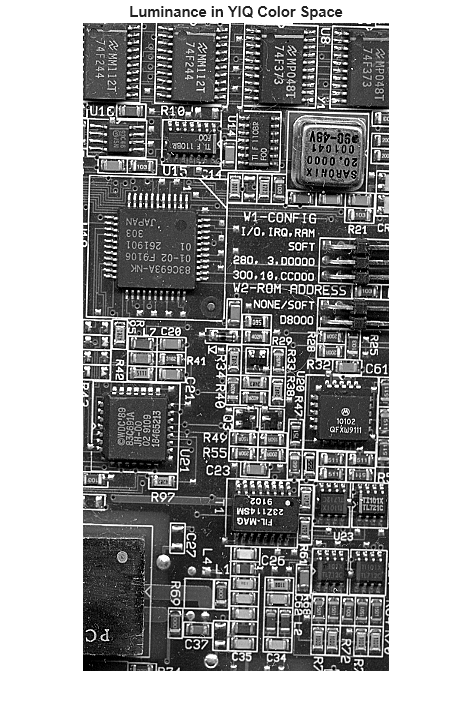

YIQ イメージの最初のカラー チャネルに表される NTSC 輝度を表示します。

imshow(YIQ(:,:,1))
title('Luminance in YIQ Color Space')

YIQ イメージを元の RGB 色空間に変換します。

RGB2 = ntsc2rgb(YIQ);

YIQ 色空間から RGB 色空間に変換されたイメージを表示します。

figure
imshow(RGB2)
title('Image Converted from YIQ to RGB Color Space')

入力引数

YIQ — YIQ カラー値

数値配列

変換する YIQ カラー値。次のいずれかの形式の数値配列として指定します。

• c 行 3 列のカラーマップ。各行が 1 つの YIQ の色の値を指定します。値は [0, 1] の範囲で、データ型 double でなければなりません。

• m x n x 3 のイメージ。値はデータ型 single、double、uint8、uint16、または int16 を指定できます。

属性	説明
Y	イメージの輝度または明るさ。値は [0, 1] の範囲内にあり、0 が黒、1 が白を指します。Y が増加するにつれて、色の明るさが増します。
I	"同位相"、つまりイメージの青またはオレンジの色合いのおおよその量です。I は [-0.5959, 0.5959] の範囲内にあり、負の数値は青の色合いを示し、正の数値はオレンジの色合いを示します。I の大きさが増えるにつれて、色の彩度が高くなります。
Q	"直角位相"、つまりイメージの緑または紫の色合いのおおよその量です。Q は [-0.5229, 0.5229] の範囲内にあり、負の数値は緑の色合いを示し、正の数値は紫の色合いを示します。Q の大きさが増えるにつれて、色の彩度が高くなります。

データ型: single | double | uint8 | uint16 | int16

出力引数

RGB — 変換後の RGB カラー値

数値配列

変換後の RGB の色の値。入力と同じサイズの数値配列として返されます。値は [0, 1] の範囲内です。出力のデータ型は、入力のデータ型が double の場合には single、そうでない場合には single になります。

データ型: double | single

アルゴリズム

ntsc2rgb は、以下を使用して、NTSC 成分から RGB 値を計算します。

$$\left[\begin{array}{c}R\\ G\\ B\end{array}\right]=\left[\begin{array}{ccc}1.000& 0.956& 0.621\\ 1.000& -0.272& -0.647\\ 1.000& -1.106& 1.703\end{array}\right]\left[\begin{array}{c}Y\\ I\\ Q\end{array}\right].$$

参考

hsv2rgb | lab2rgb | rgb2ntsc | xyz2rgb | ycbcr2rgb

トピック

• 異なる色空間間での変換について

R2006a より前に導入

×
