imkeepborder
説明
J = imkeepborder(I,Name=Value)imkeepborder(I,Borders=["left" "right"]) は、左または右のイメージ境界に接する構造のみを保持します。
例

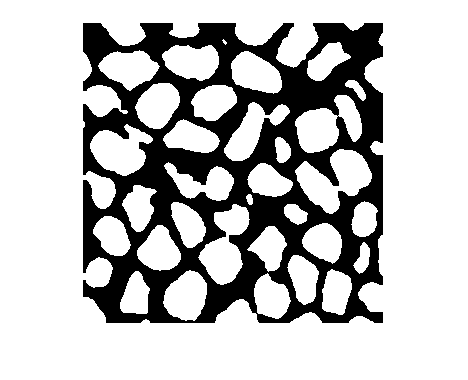

バイナリ イメージ (石英の微細柱状粒子のイメージを後処理したもの [2]) をワークスペースに読み取って表示します。
originalBW = imread("quartz_columns.png");
imshow(originalBW)

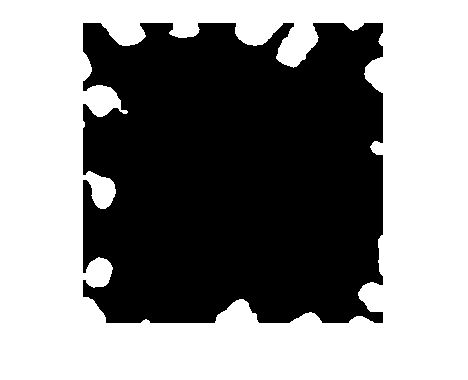

イメージ内でイメージ境界に連結している明るいオブジェクトのみを保持し、残りを削除します。
BWborder=imkeepborder(originalBW); imshow(BWborder)
バイナリ イメージをワークスペースに読み取って表示します。このイメージは、石英の微細柱状粒子のイメージを後処理したものです [2]。
originalBW = imread("quartz_columns.png");
imshow(originalBW)

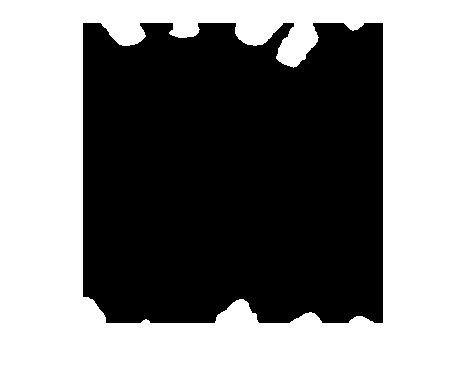

イメージの上または下の境界と連結しているオブジェクトのみを保持し、残りを削除します。
BWkeep2B = imkeepborder(originalBW,Borders=["top" "bottom"]); imshow(BWkeep2B)
入力引数
名前と値の引数
オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。
例: imkeepborder(I,Borders=["left" "right"]) は、イメージの左または右のイメージ境界に接する明るい構造を保持します。
構造を保持するイメージ境界。string のベクトルまたは 0 と 1 から成る N 行 2 列の行列として指定します。
string のベクトル — 2 次元イメージのどの境界で構造を保持するかを、
"left"、"right"、"top"、および"bottom"の任意の組み合わせとして指定します。Iを 2 次元イメージとして指定した場合、Bordersの既定値は["left" "right" "top" "bottom"]です。0と1から成る N 行 2 列の行列 — 構造を保持する N 次元イメージの境界を指定します。ここで、各行の最初の要素は対応する次元の最初の境界を表し、2 番目の要素はその次元の 2 番目の境界を表します。たとえば、Borders(k,1)が1の場合、k 番目の次元で最初の境界に接する構造が選択されます。Borders(k,2)が1の場合、k 番目の次元で 2 番目の境界に接する構造が選択されます。たとえば、Borders = [0 0; 1 1; 0 0]と指定することは、Borders = ["left" "right"]と指定することと等価です。N 次元イメージのBordersの既定値はones(ndims(I),2)です。これは、イメージのどの境界に接する構造も保持するよう指定します。
ピクセルの連結性。次の表のいずれかの値、または 0 と 1 から成る 3×3×...×3 の行列として指定します。既定の連結性は 2 次元イメージでは 8、3 次元イメージでは 26 です。
値 | 意味 | |
|---|---|---|
2 次元連結性 | ||
| ピクセルのエッジの部分が接触している場合、ピクセルは連結されます。ピクセルの近傍は水平方向または垂直方向に隣接するピクセルです。 |
現在のピクセルを灰色で示します。 |
| ピクセルのエッジまたはコーナーが接触している場合、ピクセルは連結されます。ピクセルの近傍は水平方向、垂直方向または対角方向に隣接するピクセルです。 |
現在のピクセルを灰色で示します。 |
3 次元連結性 | ||
| 面が接触している場合、ピクセルは連結されます。ピクセルの近傍は次のように隣接するピクセルです。
|
現在のピクセルを灰色で示します。 |
| 面またはエッジが接触している場合、ピクセルは連結されます。ピクセルの近傍は次のように隣接するピクセルです。
|
現在のピクセルは立方体の中心です。 |
| 面、エッジまたはコーナーが接触している場合、ピクセルは連結されます。ピクセルの近傍は次のように隣接するピクセルです。
|
現在のピクセルは立方体の中心です。 |
高次元の場合、imkeepborder は既定値 conndef(ndims(I),"maximal")
データ型: double | logical
出力引数
アルゴリズム
imkeepborder はモルフォロジー再構成を使用します。
マスク イメージは入力イメージです。
マーカー イメージは境界沿いを除きすべて 0 で、マスク イメージと等しくなります。
参照
[1] Soille, Pierre. Morphological Image Analysis: Principles and Applications Berlin ; New York: Springer, 1999, 164–165.
[2] Molnar, Ian. "Uniform Quartz - Silver Nanoparticle Injection Experiment." Digital Rocks Portal (April 2025). Accessed August 8, 2025. https://www.doi.org/10.17612/P7Z59J.
拡張機能
バージョン履歴
R2023b で導入
