drawellipse

カスタマイズ可能な楕円 ROI の作成

説明

h = drawellipse は、現在の座標軸で楕円の関心領域 (ROI) の対話型の配置を開始します。この関数は、images.roi.Ellipse オブジェクトのハンドルを返します。ROI はマウスを使用して対話的に変更できます。この ROI は、その外観や動作などを制御するコンテキスト メニューをサポートしています。

h = drawellipse(ax) は、ax で指定される座標軸で ROI の対話型の配置を開始します。

h = drawellipse(___,Name,Value) は、1 つ以上の名前と値のペアを使用して ROI の外観や動作を変更します。指定されていない名前と値のペアは既定値に設定されます。

ROI を対話的に描画するには、ポインターを座標軸上に配置し、クリック アンド ドラッグして楕円を描画します。ROI の描画を終了するには、ポインターを離します。ROI を削除するには、ポインターを楕円に配置し、右クリックして表示されたコンテキスト メニューから [楕円の削除] を選択します。キーボード ショートカットを含む対話型動作の詳細については、ヒントを参照してください。

すべて折りたたむ

イメージをワークスペースに読み取って表示します。

imshow(imread('llama.jpg'))

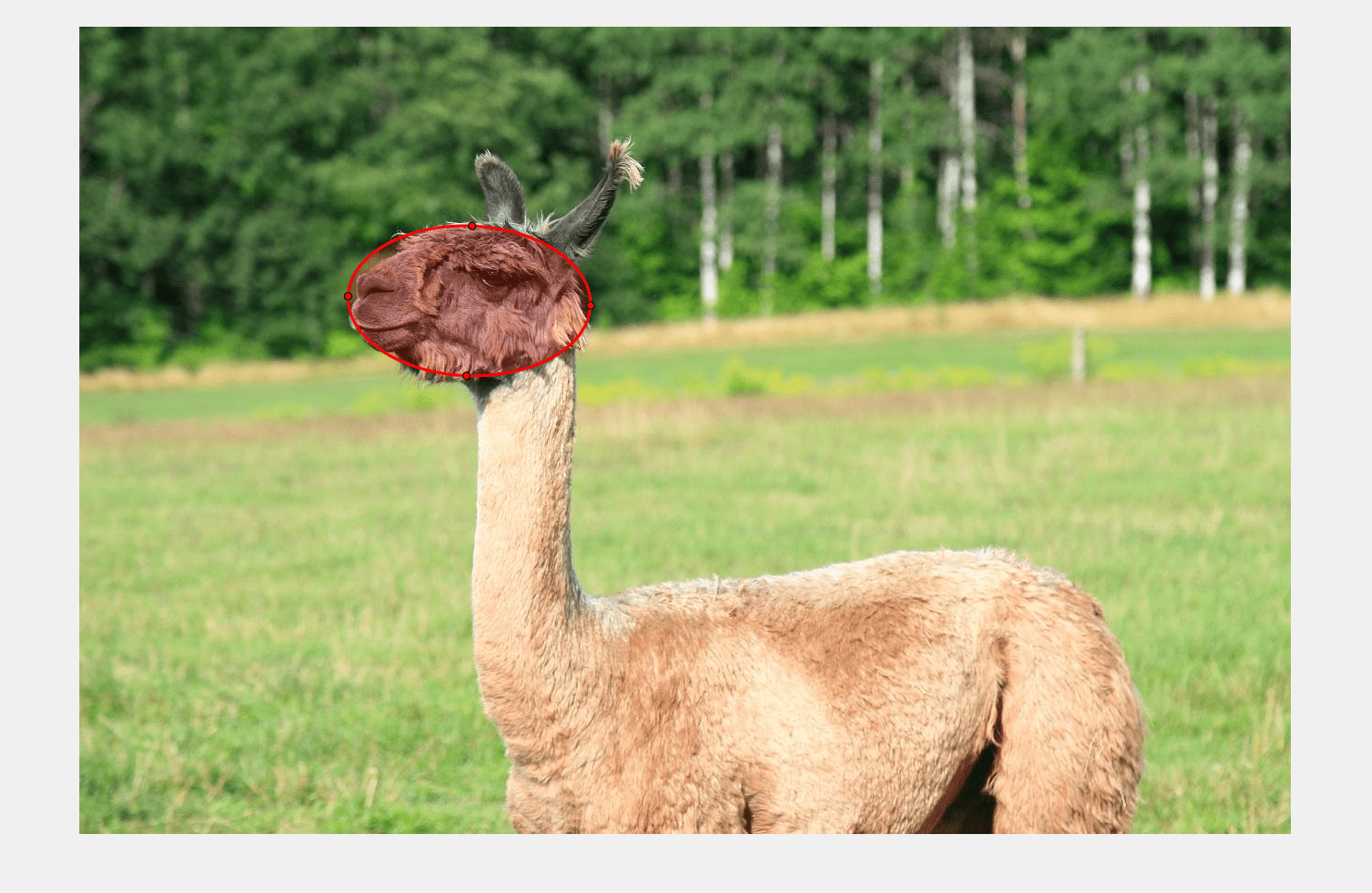

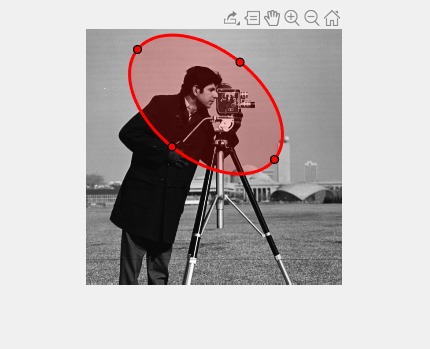

赤い楕円 ROI を対話的に描画します。

h = drawellipse('Color','r');

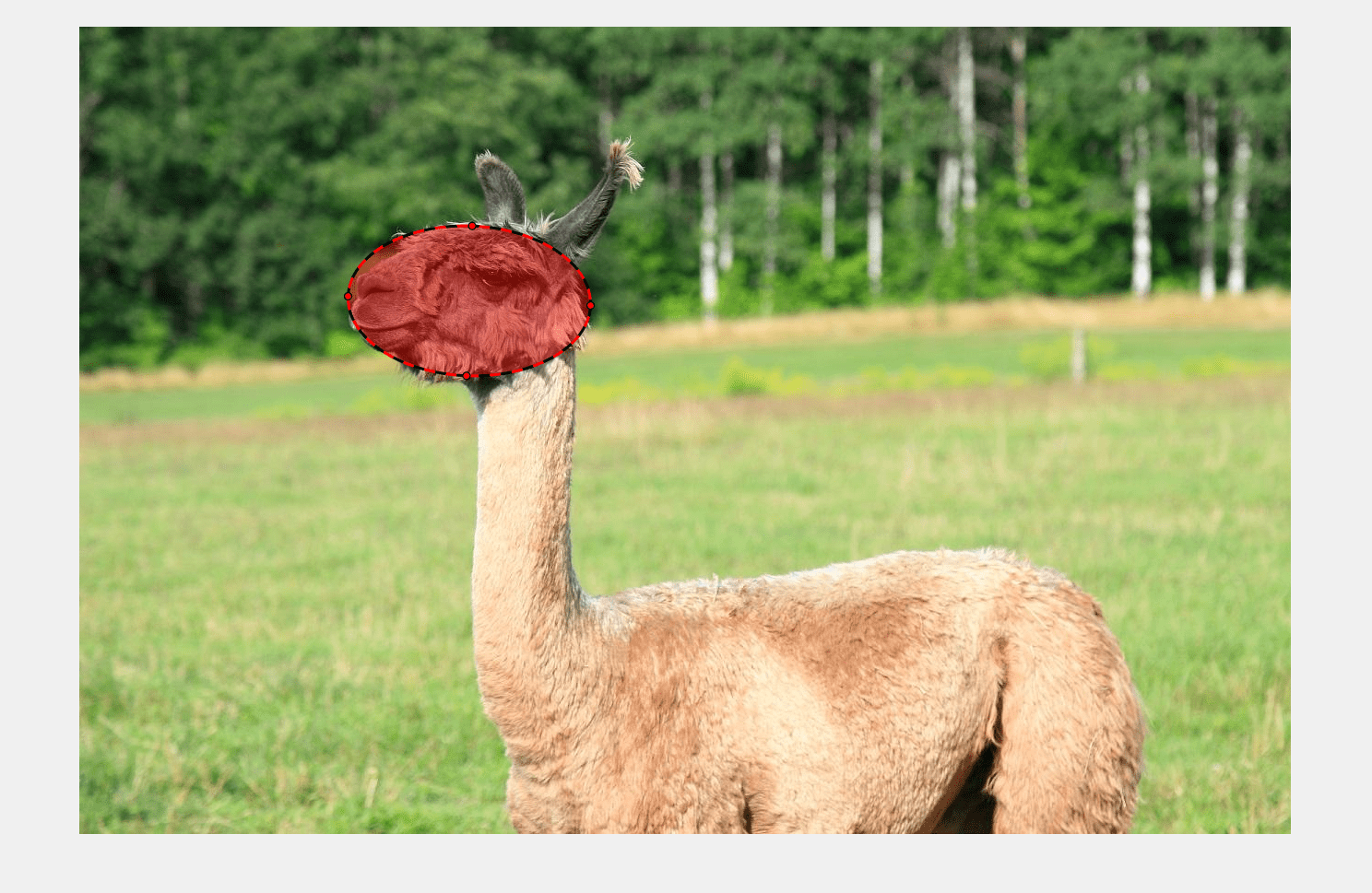

ROI のストライプの色を黒に変更し、ROI の不透明度を大きくします。

h.StripeColor = 'k';
h.FaceAlpha = 0.4;

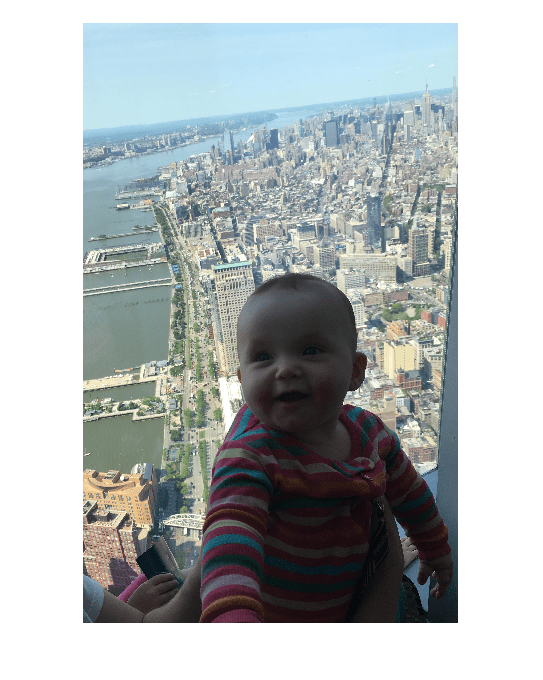

イメージをワークスペースに読み取って表示します。

I = imread('baby.jpg');
figure
imshow(I)

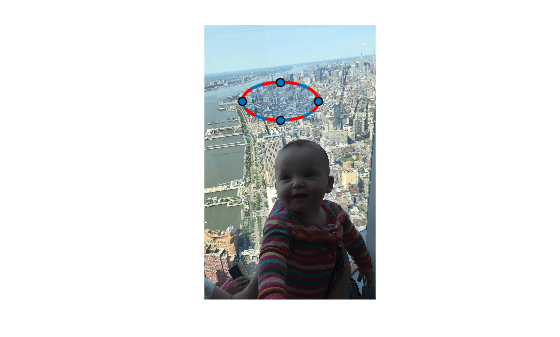

イメージ上に楕円 ROI を描画します。名前と値のペア 'Center' を使用して楕円の位置を指定し、名前と値のペア 'SemiAxes' を使用して楕円の形状を指定します。名前と値のペア 'StripeColor' を指定して楕円のエッジをストライプ状の赤い線に設定します。

h = drawellipse('Center',[1000,1000],'SemiAxes',[500,250],'StripeColor','r');

入力引数

すべて折りたたむ

ROI の親の座標軸。axes オブジェクトとして指定します。

名前と値のペアの引数

オプションの引数 Name,Value のコンマ区切りペアを指定します。Name は引数名で、Value は対応する値です。Name は引用符で囲まなければなりません。Name1,Value1,...,NameN,ValueN のように、複数の名前と値のペアの引数を、任意の順番で指定できます。

例: h = drawellipse('Color','k','Label','My Ellipse');

楕円の縦横比。'AspectRatio' と、SemiAxes(1)/SemiAxes(2) として計算される非負の数値スカラーで構成されるコンマ区切りのペアとして指定します。この値は、ROI の描画やサイズ変更を行ったり SemiAxes プロパティの値を変更したりすると自動的に変化します。

ROI の中心。'Center' と、[x y] 形式の 1 行 2 列の配列から構成されるコンマ区切りのペアとして指定します。値 x と y は ROI の中心点の座標です。ROI を描画または移動すると、このプロパティの値は自動的に変化します。

ROI の色。'Color' と MATLAB® ColorSpec (Color Specification) 値で構成されるコンマ区切りのペアとして指定します。

例: 'green'

例: 'g'

例: [0 1 0]

コンテキスト メニューを使用して対話的に ROI を削除可能。'Deletable' と logical 値 true または false で構成されるコンマ区切りのペアとして指定します。値が true (既定の設定) の場合、コンテキスト メニューを使用して ROI を削除できます。このコンテキスト メニュー項目を無効にするには、'Deletable'false に設定します。値を false に設定した場合でも、ROI のハンドルを入力として指定して関数 delete を呼び出すことによって、ROI を削除できます。

ROI を対話形式で配置できる座標軸の領域。'DrawingArea' と次の表のいずれかの値で構成されるコンマ区切りのペアとして指定します。

説明
'auto'描画領域は現在の座標軸の範囲です (既定の設定)。
'unlimited'描画領域には境界がなく、座標軸の範囲を超えて ROI を描画したりドラッグしたりできます。
[x,y,w,h]描画領域は、(x,y) を基準として幅 w と高さ h を持つ四角形に制限されます。

ROI 面の透明度。'FaceAlpha'[0,1] の範囲のスカラー値で構成されるコンマ区切りのペアとして指定します。値が 1 の場合、ROI 面は完全に不透明になります。値が 0 の場合、ROI 面は完全に透明になります。

ROI 面でクリックをキャプチャ可能。'FaceSelectable' と値 true または false で構成されるコンマ区切りのペアとして指定します。true (既定の設定) の場合、ROI 面でクリックをキャプチャできます。false の場合、ROI 面でクリックをキャプチャできません。

対話型の操作中に縦横比を一定に維持。'FixedAspectRatio' と論理値 true または false で構成されるコンマ区切りのペアとして指定します。この値が true の場合、楕円の描画やサイズ変更を行うときに ROI の縦横比は維持されます。この値が false (既定の設定) の場合、楕円の描画やサイズ変更を行うときに縦横比を変更できます。この値は、既定のコンテキスト メニューを使用して変更できます。

親の Children プロパティでの ROI ハンドルの可視性。'HandleVisibility' と次の表のいずれかの値で構成されるコンマ区切りのペアとして指定します。

説明
'on'オブジェクト ハンドルは常に参照できます (既定の設定)。
'off'オブジェクト ハンドルは常に参照できません。
'callback'オブジェクト ハンドルはコールバックまたはコールバックによって呼び出された関数内から参照できますが、コマンド ラインから呼び出された関数内からは参照できません。

ROI の対話性。'InteractionsAllowed' と次の表のいずれかの値で構成されるコンマ区切りのペアとして指定します。

説明
'all'ROI は完全に対話形式で操作できます (既定の設定)。
'none'ROI は対話形式で操作できず、ドラッグ ポイントが表示されません。
'translate'ROI は描画領域内で平行移動できますが、形状の変更はできません。関数 drawPoint では、この値を使用できません。
'reshape'ROI は描画領域内で形状の変更はできますが、平行移動はできません。関数 drawPoint と関数 drawRectangle では、この値を使用できません。

ROI ラベル。'Label' と、文字ベクトルまたは string で構成されるコンマ区切りのペアとして指定します。既定の設定では、このプロパティは空の配列 ('') に設定され、ROI にはラベルがありません。

ROI のエッジの幅。'LineWidth' とポイント単位の正の数値スカラーで構成されるコンマ区切りのペアとして指定します。既定値はスクリーン ピクセルに対する点の数の 3 倍です。

ROI の親。'Parent'Axes オブジェクトから構成されるコンマ区切りのペアとして指定します。UIAxes を ROI の親にすることはできません。

楕円の中心周りの角度。'RotationAngle' と非負の数値スカラーで構成されるコンマ区切りのペアとして指定します。角度は時計回りの方向に度単位で測定します。ROI を描画または移動すると、この値は自動的に変化します。

ROI の選択状態。'Selected'true または false から構成されるコンマ区切りのペアとして指定します。この値は対話形式で設定することもできます。たとえば、ROI をクリックすると、それが選択され、この値が true に設定されます。同様に、ROI を Ctrl-click すると、それが選択解除され、この値は false に設定されます。

選択したときの ROI の色。'SelectedColor' と MATLAB ColorSpec (Color Specification) から構成されるコンマ区切りのペアとして指定します。'SelectedColor''none' に設定された場合、Color の値はすべての状態 (選択または未選択) の ROI の色を定義します。

例: 'green'

例: 'g'

例: [0 1 0]

楕円の半軸の長さ。'SemiAxes'[semiaxis1 semiaxis2] 形式の 1 行 2 列の配列から構成されるコンマ区切りのペアとして指定します。関数 drawellipse は x 方向に最も近い半軸の長さを semiaxis1 に割り当てます。ただし、楕円の形状と方向は、対話型の操作により変化する場合があることに注意してください。ROI の描画または形状変更を行うと、このプロパティの値は自動的に変化します。

ROI ストライプの色。'StripeColor と MATLAB ColorSpec (Color Specification) 値で構成されるコンマ区切りのペアとして指定します。'StripeColor' を指定した場合、ROI エッジはストライプ状になります。縞模様は、'Color' で指定した値とこの値の組み合わせで構成されます。

例: 'green'

例: 'g'

例: [0 1 0]

ROI に関連付けるタグ。'Tag' と文字ベクトルまたは string スカラーで構成されるコンマ区切りのペアとして指定します。関数 findobj を使用してオブジェクトの階層内の ROI オブジェクトを見つけるには、このタグ値を使用します。

コンテキスト メニュー。'UIContextMenu'uicontextmenu オブジェクトから構成されるコンマ区切りのペアとして指定します。この名前と値のペアを指定すると、ROI を右クリックしたときにカスタム コンテキスト メニューが表示されます。関数 uicontextmenu を使用してコンテキスト メニュー プロパティを設定することによって、カスタム コンテキスト メニューを作成できます。

ROI に関連付けるデータ。'UserData' と任意の MATLAB データから構成されるコンマ区切りのペアとして指定します。たとえば、スカラー、ベクトル、行列、cell 配列、string、文字配列、テーブル、または構造体を指定できます。MATLAB はこのデータを使用しません。

ROI のエッジ上の点の位置。'Vertices' と n 行 2 列の配列から構成されるコンマ区切りのペアとして返されます。

このプロパティは読み取り専用です。

ROI の可視性。'Visible' と次の表のいずれかの値で構成されるコンマ区切りのペアとして指定します。

説明
'on'この値を指定すると ROI が表示されます (既定の設定)。
'off'この値を指定すると ROI は削除されずに非表示になります。ただし、非表示の ROI のプロパティにアクセスすることはできます。

出力引数

すべて折りたたむ

楕円 ROI。images.roi.Ellipse オブジェクトとして返されます。

ヒント

  • ROI は、キーボード ショートカットを含む以下の対話性をサポートします。

    動作キーボード ショートカット
    ROI の描画を中断する。Esc キーを押します。関数は Position フィールドが空の有効な ROI オブジェクトを返します。
    描画中に楕円の幅を微調整する。楕円の描画中に、スクロール ホイールを使用して、楕円の幅を少し変更します。
    ROI を回転する。

    ポインターを頂点の近くに配置します。ポインターが回転ポインターに変わります。ROI をクリックし、その中心に対して回転させます。

    回転を 15 度間隔でスナップさせるには、回転中に Shift キーを押します。

    描画中に縦横比を維持する。

    描画中は Shift キーを押したままにします。円 ROI を作成します。

    縦横比をロックするには、ポインターを ROI に配置し、右クリックして表示されたコンテキスト メニューから [縦横比を固定] を選択します。

    ROI をサイズ変更 (形状変更) する。

    頂点にポインターを配置し、クリック アンド ドラッグします。サイズ変更中に縦横比を維持するには、Shift キーを押したままにします。

    ROI を移動する。ROI 上にポインターを配置します。ポインターが花形に変わります。クリック アンド ドラッグして ROI を移動します。

R2018b で導入
