cc2bw

連結要素からバイナリ イメージへの変換

R2024a 以降

構文

BW = cc2bw(CC)

BW = cc2bw(CC,ObjectsToKeep=objectsToKeep)

説明

BW = cc2bw(CC) は、CC 内の連結要素 (オブジェクト) からバイナリ イメージを作成します。

BW = cc2bw(CC,ObjectsToKeep=objectsToKeep) は、objectsToKeep で指定された連結要素のサブセットからバイナリ イメージを作成します。

例

複数のイメージのプロパティに対するフィルター処理

イメージを読み取って表示します。

I = imread("blobs.png");
imshow(I)

連結要素の構造体を作成します。

CC = bwconncomp(I);

構造体をフィルター処理し、丸いオブジェクトを保持します。フィルター処理されたイメージを表示します。

CC = bwpropfilt(CC,"Circularity",[0.7 1]);
imshow(cc2bw(CC))

構造体を再度フィルター処理し、大きいオブジェクトを保持します。フィルター処理されたイメージを表示します。

CC = bwpropfilt(CC,"Area",[20 Inf]);
imshow(cc2bw(CC))

フィルター処理されたオブジェクトのサブセットを使用したバイナリ イメージの作成

バイナリ イメージを読み取り、連結要素を検出します。

BW = imread("text.png");
CC = bwconncomp(BW);

各連結要素の面積を測定し、結果を table として返します。

p = regionprops("table",CC,"Area");

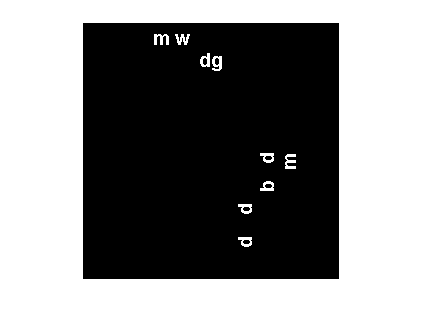

2 番目から 10 番目に大きい連結要素のみを含むバイナリ イメージを作成します。結果を表示します。

[~,idx] = sort(p.Area,"descend");
BWfilt = cc2bw(CC,ObjectsToKeep=idx(2:10));
imshow(BWfilt)

垂直方向の領域の分離

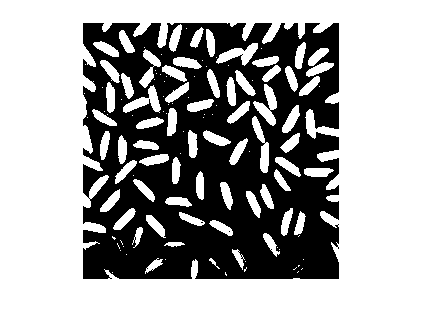

米粒のグレースケール イメージを読み取った後、そのイメージをにバイナリ イメージに変換します。

I = imread("rice.png");
BW = imbinarize(I);
imshow(BW)

各領域の面積と境界ボックスを測定します。

CC = bwconncomp(BW);
stats = regionprops("table",CC,"Area","BoundingBox");

次の条件が成り立つ領域を選択します。

• 面積が 50 ピクセルより大きい

• 境界ボックスが、幅 15 ピクセル未満、高さ 20 ピクセル以上である。

area = stats.Area;
bbox = stats.BoundingBox;
selection = (area > 50) & (bbox(:,3) < 15) & (bbox(:,4) >= 20);
BW2 = cc2bw(CC,ObjectsToKeep=selection);

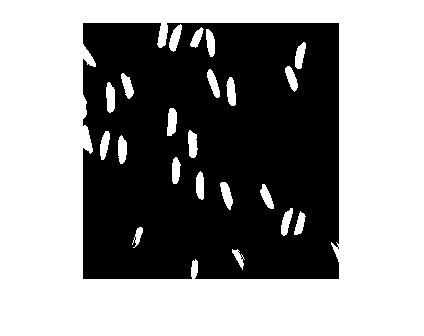

フィルター処理されたイメージを表示します。

imshow(BW2)

入力引数

CC — 連結要素

構造体

連結要素 (オブジェクト)。4 つのフィールドをもつ構造体として指定します。

フィールド	説明
Connectivity	連結要素の連結性
ImageSize	バイナリ イメージのサイズ
NumObjects	バイナリ イメージ内の連結要素の数。
PixelIdxList	1 行 NumObjects 列の cell 配列。ここで、cell 配列の k 番目の要素は k 番目のオブジェクトのピクセルの線形インデックスを含むベクトルです。

objectsToKeep — 保持するオブジェクト

正の整数 | 正の整数のベクトル | logical ベクトル

保持するオブジェクト。次のいずれかの値として指定します。

• 正の整数、または正の整数のベクトル — objectsToKeep に含まれるインデックスをもつオブジェクトを保持します。objectsToKeep の長さは CC.NumObjects 以下になります。

• logical ベクトル — objectsToKeep 内の対応する要素が true であるオブジェクトを保持します。objectsToKeep の長さは CC.NumObjects と等しくなければなりません。

出力引数

BW — バイナリ イメージ

logical 配列

バイナリ イメージ。CC.ImageSize と同じサイズの logical 配列として返されます。

データ型: logical

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

• cc2bw では C コードおよび C++ コードの生成がサポートされています (MATLAB^® Coder™ が必要)。詳細については、イメージ処理のコード生成を参照してください。

• cc2bw 関数のコードを直接生成する場合、CC.PixelIdxList は一様でなければなりません。次のコードは、関数 makeHomogeneous (MATLAB Coder) を使用して CC.PixelIdxList を一様にする方法を示しています。

  CC = bwconncomp(BW);
  CC2 = bwpropfilt(CC,"Area",10);
  typeCC = coder.typeof(CC2);
  typeCC.Fields.PixelIdxList = makeHomogeneous(typeCC.Fields.PixelIdxList);

  codegen cc2bw -args {typeCC}

  ラッパー関数のコードを生成する場合、CC.PixelIdxList を一様にする必要はありません。たとえば、次のコマンドは、myFunction という名前のラッパー関数のコードを生成します。

  codegen myFunction -args {BW}

  以下は、cc2bw 関数への呼び出しを含むラッパー関数 myFunction の定義の例です。

  function out = myFunction(BW) %#codegen
      CC = bwconncomp(BW);
      CC2 = bwpropfilt(CC,"Area",10);
      out = cc2bw(CC2);
  end

バージョン履歴

R2024a で導入

R2024a: MATLAB Coder を使用した C コードの生成

cc2bw は、C コードの生成をサポートするようになりました (MATLAB Coder が必要)。

参考

bwconncomp | bwpropfilt | regionprops
