bwareaopen

バイナリ イメージからの小さなオブジェクトの削除

構文

BW2 = bwareaopen(BW,P)

BW2 = bwareaopen(BW,P,conn)

説明

BW2 = bwareaopen(BW,P) は、P ピクセルより少ないすべての連結要素 (オブジェクト) をバイナリ イメージ BW から削除し、別のバイナリ イメージ BW2 を生成します。この操作は、"領域解放" と呼ばれています。

BW2 = bwareaopen(BW,P,conn) は、すべての連結要素を削除します。ここで、conn は必要な連結性を指定します。

例

ピクセル数が 50 ピクセル未満のイメージ内のオブジェクトの削除

バイナリ イメージを読み取ります。

BW = imread('text.png');

関数 bwareaopen を使用して、ピクセル数が 50 ピクセル未満のオブジェクトを削除します。

BW2 = bwareaopen(BW, 50);

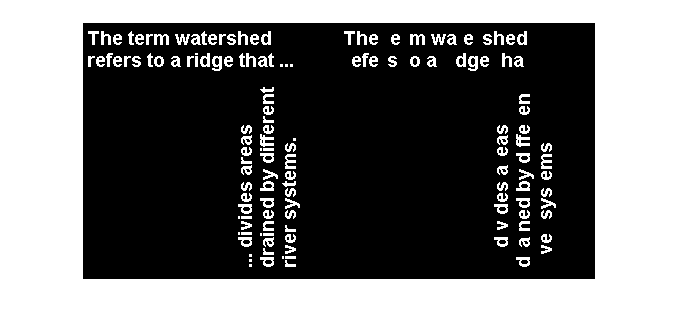

元のイメージの横にモルフォロジー オープニングが行われたイメージを表示します。

imshowpair(BW,BW2,'montage')

入力引数

BW — バイナリ イメージ

logical 配列 | 数値配列

バイナリ イメージ。任意の次元の logical 配列または数値配列として指定します。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

P — オブジェクト内の最大ピクセル数。

非負の整数

オブジェクト内の最大ピクセル数。非負の整数として指定します。

例: 50

データ型: double

conn — ピクセルの連結性

4 | 8 | 6 | 18 | 26 | 0 と 1 から成る 3 x 3 x ... x 3 の行列

ピクセルの連結性。次の表のいずれかの値を指定します。既定の連結性は 2 次元イメージでは 8、3 次元イメージでは 26 です。

値	平均
2 次元連結性
4	ピクセルのエッジの部分が接触している場合、ピクセルは連結されます。2 つの隣り合ったピクセルは両方とも "on" の場合に同じオブジェクトの一部であり、水平方向または垂直方向に連結します。	現在のピクセルを灰色で示します。
8	ピクセルのエッジまたはコーナーが接触している場合、ピクセルは連結されます。2 つの隣り合ったピクセルは両方とも "on" の場合に同じオブジェクトの一部であり、水平方向、垂直方向または対角方向に連結します。	現在のピクセルを灰色で示します。
3 次元連結性
6	面が接触している場合、ピクセルは連結されます。2 つの隣り合ったピクセルは両方とも "on" の場合に同じオブジェクトの一部であり、次のように連結します。 次のいずれかの方向: 奥、手前、左、右、上および下	現在のピクセルは立方体の中心です。
18	面またはエッジが接触している場合、ピクセルは連結されます。2 つの隣り合ったピクセルは両方とも "on" の場合に同じオブジェクトの一部であり、次のように連結します。 次のいずれかの方向: 奥、手前、左、右、上および下 右下または上の奥など、2 つの方向の組み合わせ	現在のピクセルは立方体の中心です。
26	面、エッジまたはコーナーが接触している場合、ピクセルは連結されます。2 つの隣り合ったピクセルは両方とも "on" の場合に同じオブジェクトの一部であり、次のように連結します。 次のいずれかの方向: 奥、手前、左、右、上および下 右下または上の奥など、2 つの方向の組み合わせ 右上の奥または左下の奥など、3 つの方向の組み合わせ	現在のピクセルは立方体の中心です。

高次元の場合、bwareaopen は既定値 conndef(ndims(BW),'maximal') を使用します。

連結性は、0 と 1 から成る 3 × 3 × ... × 3 行列を指定し、任意の次元に対してより一般的に定義することもできます。1 の値を持つ要素は、conn の中心要素に対する近傍の位置を定義します。conn は、その中心要素に関して対称でなければなりません。詳細については、カスタム連結性の定義を参照してください。

データ型: double | logical

出力引数

BW2 — 領域解放されたイメージ

logical 配列

領域解放されたイメージ。BW と同じサイズの logical 配列として返されます。

アルゴリズム

基本的なステップは、次のとおりです。

1. 連結要素は、以下のように判断します。

   CC = bwconncomp(BW, conn);

2. 各成分の面積を計算します。

   S = regionprops(CC, 'Area');

3. 小さいオブジェクトは、以下のように削除します。

   L = labelmatrix(CC);
   BW2 = ismember(L, find([S.Area] >= P));


拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

• bwareaopen では C コードの生成がサポートされています (MATLAB^® Coder™ が必要)。詳細については、イメージ処理のコード生成を参照してください。

• BW は 2 次元バイナリ イメージでなければなりません。N 次元配列はサポートされません。

• conn は 2 次元連結性 (4 または 8) または 3 行 3 列の行列のいずれかに限られます。3 次元連結性 (6、18 および 26) はサポートされません。サイズが 3 x 3 x ... x 3 の行列はサポートされません。

• conn はコンパイル時の定数でなければなりません。

GPU コード生成

GPU Coder™ を使用して NVIDIA® GPU のための CUDA® コードを生成します。

使用上の注意および制限:

• BW は 2 次元バイナリ イメージでなければなりません。N 次元配列はサポートされません。

• conn は 2 次元連結性 (4 または 8) または 3 行 3 列の行列のいずれかでなければなりません。3 次元連結性 (6、18 および 26) はサポートされません。サイズが 3 x 3 x ... x 3 の行列はサポートされません。

• conn はコンパイル時の定数でなければなりません。

バージョン履歴

R2006a より前に導入

参考

bwconncomp | conndef

×
