sschdladvisor

Simscape HDL ワークフロー アドバイザーを開く

構文

sschdladvisor(subsystem)

sschdladvisor(model)

説明

sschdladvisor(subsystem) は、モデル内のサブシステムに対する Simscape HDL ワークフロー アドバイザーを開きます。

sschdladvisor(model) は、モデルに対する Simscape HDL ワークフロー アドバイザーを開きます。

例

Simscape HDL ワークフロー アドバイザーを開く

この例では、モデルおよびモデル内のサブシステムに対するアドバイザーを開く方法を示します。

モデルに対する Simscape HDL アドバイザーを開く

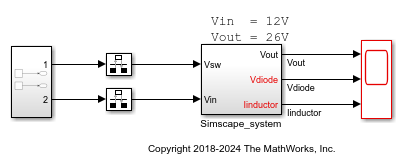

以下に例を示します。昇圧コンバーター モデルに対するアドバイザーを開くには、次のように入力します。

Modelname = 'sschdlexBoostConverterExample';
open_system(Modelname)
sschdladvisor(Modelname)

### Running Simscape HDL Workflow Advisor for <a href="matlab:(sschdlexBoostConverterExample)">sschdlexBoostConverterExample</a>
Updating Model Advisor cache...
Model Advisor cache updated. For new customizations, to update the cache, use the Advisor.Manager.refresh_customizations method.

サブシステムに対する Simscape HDL アドバイザーを開く

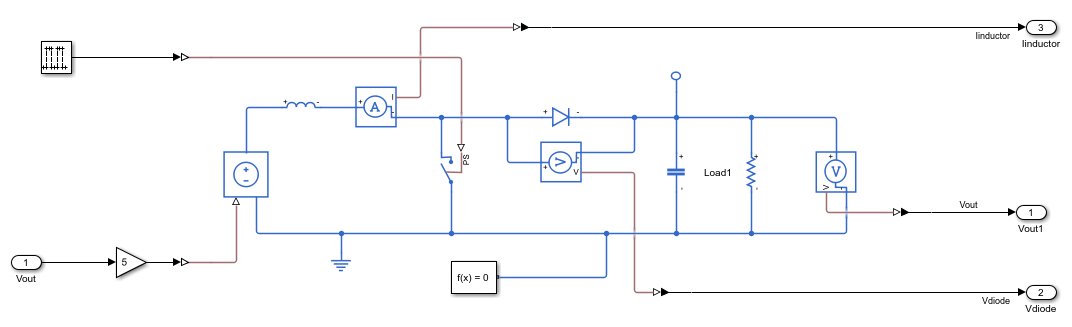

以下に例を示します。降圧コンバーター モデル内の Simscape_system ブロックに対するアドバイザーを開くには、次のように入力します。

Modelname = 'sschdlexBuckConverterExample';
Subsysname = 'sschdlexBuckConverterExample/Simscape_system';
load_system(Modelname)
open_system(Subsysname)
sschdladvisor(Subsysname)

### Running Simscape HDL Workflow Advisor for <a href="matlab:(sschdlexBuckConverterExample)">sschdlexBuckConverterExample</a>

入力引数

subsystem — サブシステムの名前

文字ベクトル

サブシステムの名前またはハンドル。文字ベクトルとして指定します。

データ型: char

model — モデルの名前

文字ベクトル

モデルの名前またはハンドル。文字ベクトルとして指定します。

データ型: char

バージョン履歴

R2018b で導入

参考

simscape.findNonlinearBlocks (Simscape)

トピック

• Simscape モデルの HDL コードの生成

×
