MATLAB Compiler を使用した DSP アプリケーションの生成

この例では次を使用します:

この例では、MATLAB Compiler™ を使用して、DSP System Toolbox™ の System object を使用する MATLAB 関数からスタンドアロンアプリケーションを作成する方法を説明します。

はじめに

この例では、システム同定に RLS フィルターを使用する関数 RLSFilterSystemIDCompilerExampleApp から開始します。MATLAB Compiler を使用してこの関数から実行可能なアプリケーションを生成して実行します。このようなスタンドアロンアプリケーションを生成する利点は、MATLAB がインストールされていないシステムでもアプリケーションを実行できることです。これらに必要とされるものは MATLAB Runtime のインストールのみです。

システム同定アルゴリズム

再帰的最小二乗 (RLS) フィルターは不明なシステムの特定に使用可能な適応フィルターです。RLSFilterSystemIDCompilerExampleApp は RLS フィルターを使って可変カットオフ周波数をもつシステムを特定します。このシステムは、dsp.VariableBandwidthFIRFilterを使って実装されるローパス FIR フィルターです。RLS フィルターはdsp.RLSFilterを使って実装されます。

アルゴリズムと設定の詳細については、RLS 適応フィルター処理を使用したシステム同定の例に従ってください。

MATLAB シミュレーション

RLSFilterSystemIDCompilerExampleApp の動作を検証するには、MATLAB で関数を実行します。反復ステップの回数をオプションとして入力できます。既定値は 300 回の反復です。

RLSFilterSystemIDCompilerExampleApp;

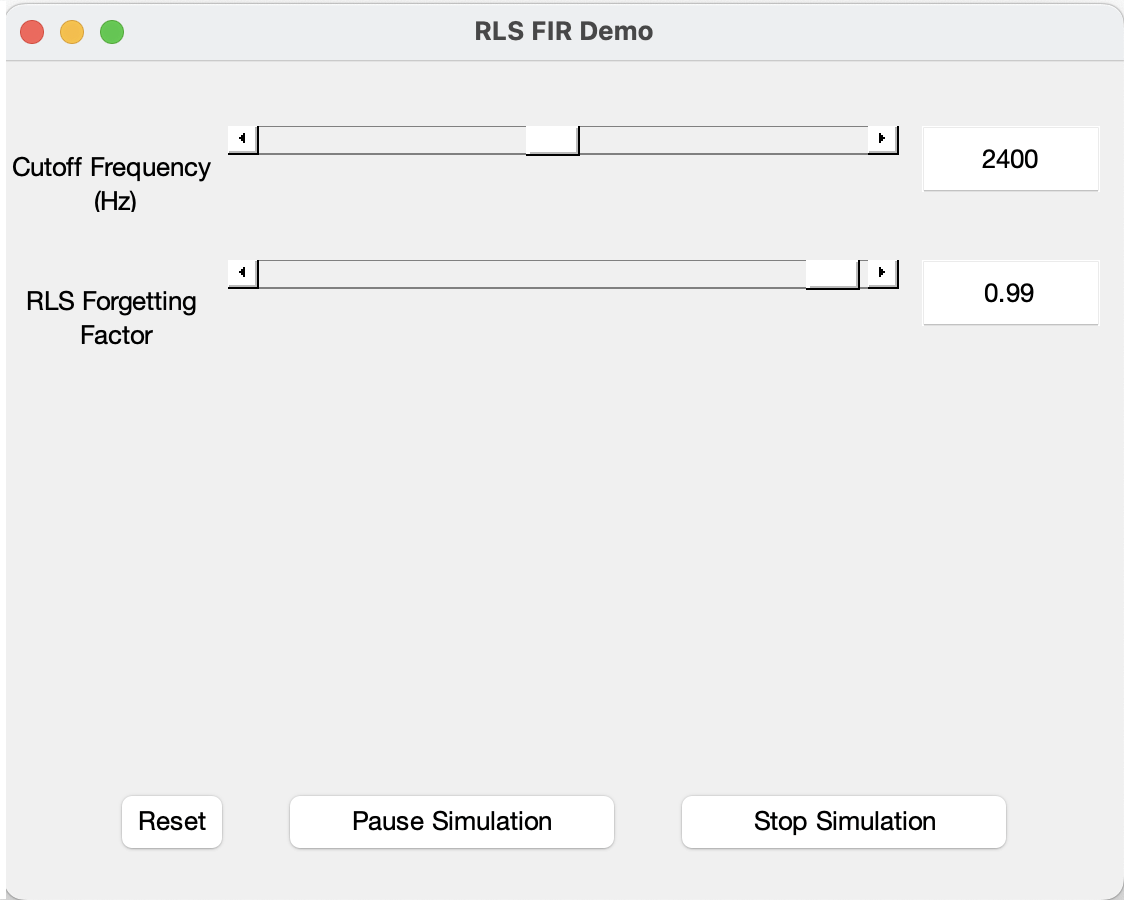

制御可能な 2 つのパラメーターをもつユーザーインターフェイス (UI) が表示されます。

Cutoff Frequency (Hz) - 特定するローパスフィルターのカットオフ周波数。範囲 [0, 5000] Hz のスカラー値として指定します。
RLS Forgetting Factor - システム同定に使用する RLS フィルターの忘却係数。範囲 [0, 1] のスカラー値として指定します。

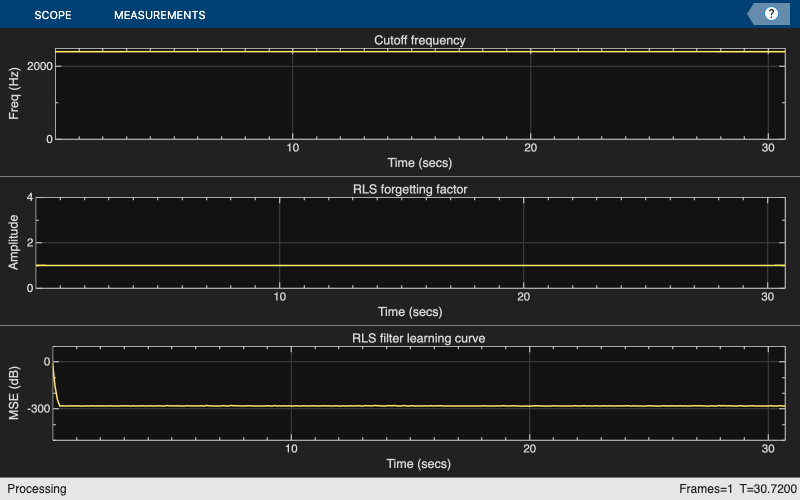

シミュレーションの終了後または [Stop Simulation] ボタンをクリックすると、これらのパラメーターに行った変更のプロットとそれが RLS フィルターの平均二乗誤差 (MSE) にどのように影響を与えたかが表示されます。

コンパイル用の一時ディレクトリの作成

MATLAB での関数のシミュレーションで満足な結果が得られたら、関数をコンパイルすることができます。コンパイルする前に、書き込み権限のある一時ディレクトリを作成します。メインの MATLAB 関数とそれに関連付けられた補助ファイルをこの一時ディレクトリにコピーします。

compilerDir = fullfile(tempdir,'compilerDir'); % Name of temporary directory
if ~exist(compilerDir,'dir')
    mkdir(compilerDir); % Create temporary directory
end
curDir = cd(compilerDir);
copyfile(which('RLSFilterSystemIDCompilerExampleApp'));
copyfile(which('HelperRLSFilterSystemIdentificationSim'));
copyfile(which('HelperCreateParamTuningUI'));
copyfile(which('HelperUnpackUIData'));

スタンドアロンアプリケーションへの MATLAB 関数のコンパイル

作成した一時ディレクトリで、MATLAB 関数 RLSFilterSystemIDCompilerExampleApp に対して mcc (MATLAB Compiler) コマンドを実行します。mcc によって起動される MATLAB Compiler が MATLAB 関数をスタンドアロン実行可能ファイルとしてコンパイルし、現在のディレクトリに保存します。RLSFilterSystemIDCompilerExampleApp をスタンドアロンアプリケーションにコンパイルするには、MATLAB Compiler から関数 mcc (MATLAB Compiler) を使用します。スタンドアロンアプリケーションを生成するには '-m' オプションを、'-p' オプションを使って指定したパスのディレクトリのみを含めるには '-N' オプションを指定します。

mcc('-mN', 'RLSFilterSystemIDCompilerExampleApp', ...
    '-p', fullfile(matlabroot,'toolbox','dsp'));

DEMO Compiler license.
  The generated application will expire 30 days from today,
  on Mon Aug 10 18:05:54 2020.

このステップは、完了するのに 2 ～ 3 分かかります。

配布アプリケーションの実行

system コマンドを使用して、生成したスタンドアロンアプリケーションを実行します。システムコマンドを使用してスタンドアロンアプリケーションを実行する場合、現在の MATLAB 環境と、MATLAB のインストールで必要なライブラリファイルを使用する必要があります。MATLAB がインストールされていないマシンにこのアプリケーションを配布するには、MATLAB Runtime (MATLAB Compiler)を参照してください。

if ismac
    status = system(fullfile('RLSFilterSystemIDCompilerExampleApp.app', ...
        'Contents', 'MacOS', 'RLSFilterSystemIDCompilerExampleApp'));
else
    status = system(fullfile(pwd, 'RLSFilterSystemIDCompilerExampleApp'));
end

dyld: Library not loaded: @rpath/libmwlaunchermain.dylib
  Referenced from: /private/var/folders/dc/482hqt1x0_g33cty0z3_8v20000_8y/T/compilerDir/RLSFilterSystemIDCompilerExampleApp.app/Contents/MacOS/RLSFilterSystemIDCompilerExampleApp
  Reason: image not found
RLSFilterSystemIDCompilerExampleApp.app/Contents/MacOS/RLSFilterSystemIDCompilerExampleApp: Aborted

MATLAB の例RLS 適応フィルター処理を使用したシステム同定と同様に、この実行可能アプリケーションを実行すると UI も起動されます。UI ではパラメーターを調整でき、結果はシミュレーションにすぐに反映されます。たとえば、シミュレーションの実行中にカットオフ周波数 (Hz) のスライダーを左へ移動します。カットオフ周波数のプロットの減少と、対応する変動が RLS フィルターの MSE で見られます。UI のボタンを使用すると、シミュレーションを一時停止または停止できます。

生成ファイルのクリーンアップ

実行可能ファイルの生成と配布後、MATLAB コマンドプロンプトで以下を実行して一時ディレクトリをクリーンアップできます。

cd(curDir);
rmdir(compilerDir,'s');
