事前学習済みのネットワークを使用したイメージの特徴の抽出

この例では、事前学習済みの畳み込みニューラル ネットワークから学習済みのイメージの特徴を抽出し、これらの特徴を使用してイメージ分類器に学習させる方法を説明します。特徴抽出は、事前学習済みの深いネットワークの表現能力を活用できる最も簡単で時間のかからない方法です。たとえば、抽出した特徴に対して fitcecoc (Statistics and Machine Learning Toolbox™) を使用してサポート ベクター マシン (SVM) に学習させることができます。特徴抽出が必要とするものはデータを一巡する 1 つのパスのみであるため、ネットワークの学習を加速するための GPU がない場合、これは適切な開始点となります。

データの読み込み

サンプル イメージを解凍してイメージ データストアとして読み込みます。imageDatastore は、フォルダー名に基づいてイメージに自動的にラベルを付け、データを ImageDatastore オブジェクトとして格納します。イメージ データストアを使用すると、メモリに収まらないデータを含む大きなイメージ データを格納できます。データを 70% の学習データと 30% のテスト データに分割します。

unzip('MerchData.zip');
imds = imageDatastore('MerchData','IncludeSubfolders',true,'LabelSource','foldernames');
[imdsTrain,imdsTest] = splitEachLabel(imds,0.7,'randomized');

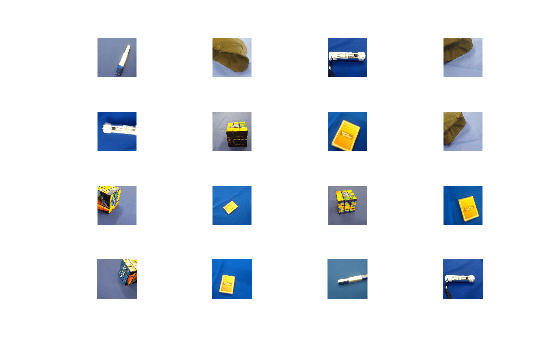

このとき、この非常に小さなデータセットには、55 個の学習イメージと 20 個の検証イメージが格納されています。いくつかのサンプル イメージを表示します。

numTrainImages = numel(imdsTrain.Labels);
idx = randperm(numTrainImages,16);
figure
for i = 1:16
    subplot(4,4,i)
    I = readimage(imdsTrain,idx(i));
    imshow(I)
end

Figure contains 16 axes. Axes 1 contains an object of type image. Axes 2 contains an object of type image. Axes 3 contains an object of type image. Axes 4 contains an object of type image. Axes 5 contains an object of type image. Axes 6 contains an object of type image. Axes 7 contains an object of type image. Axes 8 contains an object of type image. Axes 9 contains an object of type image. Axes 10 contains an object of type image. Axes 11 contains an object of type image. Axes 12 contains an object of type image. Axes 13 contains an object of type image. Axes 14 contains an object of type image. Axes 15 contains an object of type image. Axes 16 contains an object of type image.

事前学習済みのネットワークの読み込み

事前学習済みの ResNet-18 ネットワークを読み込みます。Deep Learning Toolbox Model for ResNet-18 Network サポート パッケージがインストールされていない場合、ダウンロード用リンクが表示されます。ResNet-18 は、100 万枚を超えるイメージについて学習済みであり、イメージを 1,000 個のオブジェクト カテゴリ (キーボード、マウス、鉛筆、多くの動物など) に分類できます。結果として、このモデルは広範囲のイメージに対する豊富な特徴表現を学習しています。

net = resnet18
net =
  DAGNetwork with properties:

         Layers: [71x1 nnet.cnn.layer.Layer]
    Connections: [78x2 table]
     InputNames: {'data'}
    OutputNames: {'ClassificationLayer_predictions'}

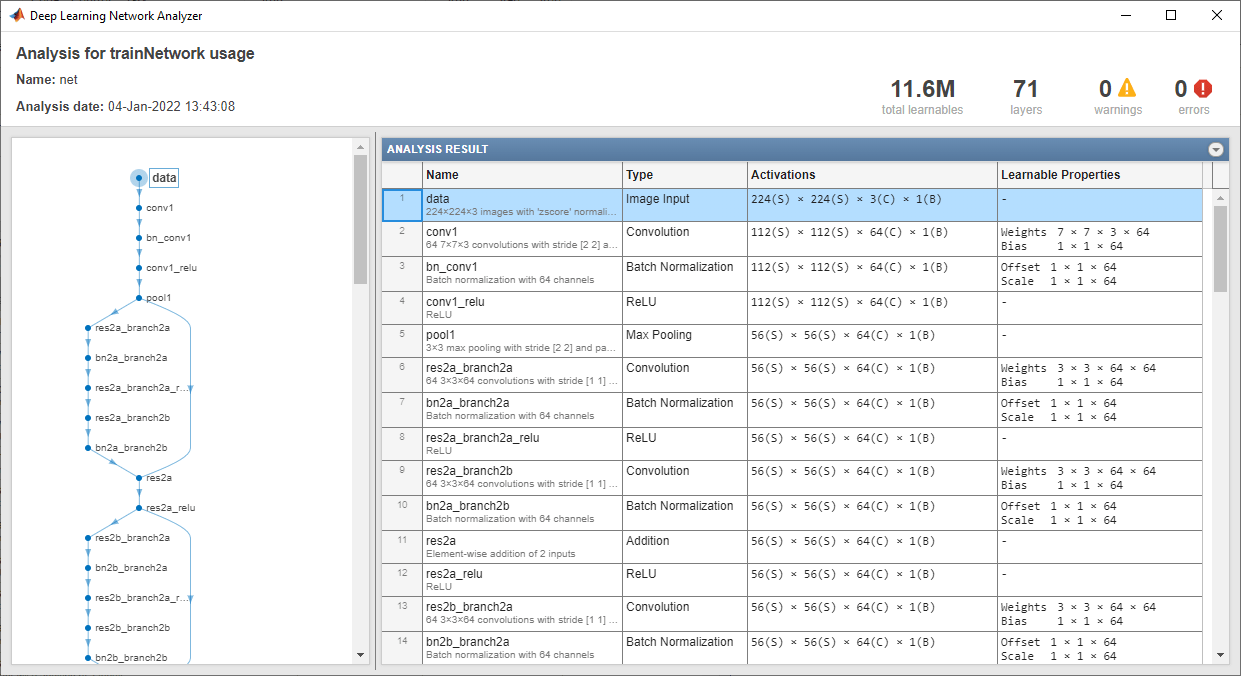

ネットワーク アーキテクチャを解析します。最初の層であるイメージ入力層には、サイズが 224 x 224 x 3 の入力イメージが必要です。ここで、3 はカラー チャネルの数です。

inputSize = net.Layers(1).InputSize;
analyzeNetwork(net)

イメージの特徴の抽出

ネットワークにはサイズが 224 x 224 x 3 の入力イメージが必要ですが、イメージ データストアにあるイメージのサイズは異なります。学習およびテスト イメージのサイズをネットワークへの入力前に自動的に変更するには、拡張イメージ データストアを作成して、目的のイメージ サイズを指定し、これらのデータストアを activations の入力引数として使用します。

augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain);
augimdsTest = augmentedImageDatastore(inputSize(1:2),imdsTest);

ネットワークは、入力イメージの階層表現を構築します。深い層には、初期の層の低レベルの特徴を使用して構築された、より高レベルの特徴が含まれます。学習イメージとテスト イメージの特徴表現を取得するには、ネットワークの最後のグローバル プーリング層 activations'pool5', を使用します。グローバル プーリング層は、すべての空間位置に対して入力の特徴をプーリングします。合計で 512 個の特徴が得られます。

layer = 'pool5';
featuresTrain = activations(net,augimdsTrain,layer,'OutputAs','rows');
featuresTest = activations(net,augimdsTest,layer,'OutputAs','rows');

whos featuresTrain
  Name                Size              Bytes  Class     Attributes

  featuresTrain      55x512            112640  single

学習データおよびテスト データからクラス ラベルを抽出します。

YTrain = imdsTrain.Labels;
YTest = imdsTest.Labels;

イメージ分類器のあてはめ

学習イメージから抽出された特徴を予測子変数として使用し、fitcecoc (Statistics and Machine Learning Toolbox) を使用してマルチクラス サポート ベクター マシン (SVM) をあてはめます。

classifier = fitcecoc(featuresTrain,YTrain);

テスト イメージの分類

テスト イメージから抽出された特徴を使用する学習済みの SVM モデルで、テスト イメージを分類します。

YPred = predict(classifier,featuresTest);

4 個のサンプル テスト イメージと、その予測ラベルを表示します。

idx = [1 5 10 15];
figure
for i = 1:numel(idx)
    subplot(2,2,i)
    I = readimage(imdsTest,idx(i));
    label = YPred(idx(i));
    imshow(I)
    title(char(label))
end

Figure contains 4 axes. Axes 1 with title MathWorks Cap contains an object of type image. Axes 2 with title MathWorks Cube contains an object of type image. Axes 3 with title MathWorks Playing Cards contains an object of type image. Axes 4 with title MathWorks Screwdriver contains an object of type image.

テスト セットに対する分類精度を計算します。精度とは、ネットワークによって予測が正しく行われるラベルの割合です。

accuracy = mean(YPred == YTest)
accuracy = 1

浅い特徴での分類器の学習

ネットワークの初期の層から特徴を抽出し、これらの特徴について分類器に学習させることもできます。通常、初期の層ではより少数の浅い特徴が抽出され、空間分解能が高く、活性化の合計数が大きくなります。'res3b_relu' 層から特徴を抽出します。これは 128 個の特徴を出力する最後の層であり、活性化の空間サイズは 28 行 28 列になります。

layer = 'res3b_relu';
featuresTrain = activations(net,augimdsTrain,layer);
featuresTest = activations(net,augimdsTest,layer);
whos featuresTrain
  Name                Size                      Bytes  Class     Attributes

  featuresTrain      28x28x128x55            22077440  single

この例の最初の部分で使用した抽出された特徴は、グローバル プーリング層によってすべての空間位置に対してプーリングされています。初期の層で特徴を抽出する際に同じ結果を得るには、すべての空間位置に対して活性化を手動で平均化します。N-by-C (N は観測値の数で C は特徴の数) の形式で特徴を取得するには、大きさが 1 の次元を削除し転置します。

featuresTrain = squeeze(mean(featuresTrain,[1 2]))';
featuresTest = squeeze(mean(featuresTest,[1 2]))';
whos featuresTrain
  Name                Size             Bytes  Class     Attributes

  featuresTrain      55x128            28160  single

浅い特徴について SVM 分類器に学習させます。テスト精度を計算します。

classifier = fitcecoc(featuresTrain,YTrain);
YPred = predict(classifier,featuresTest);
accuracy = mean(YPred == YTest)
accuracy = 0.9500

学習済みの SVM はいずれも精度が高くなります。特徴抽出を使用しても十分な精度が得られない場合、代わりに転移学習を試してください。例については、新しいイメージを分類するための深層学習ネットワークの学習を参照してください。事前学習済みのネットワークの一覧と比較については、事前学習済みの深層ニューラル ネットワークを参照してください。
