入力ベクトルのパンクチャ

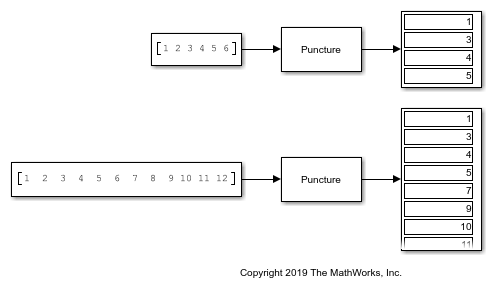

この例では、Punctureブロックを使用し、2 番目と 6 番目の要素の位置に 0 がある絶対値 6 のパンクチャ パターン [1;0;1;1;1;0] を使用して入力ベクトルをパンクチャする方法を説明します。

指定したパンクチャ パターンと同じ長さの整数のベクトルを入力する場合、出力信号は 2 番目と 6 番目の値を入力信号から削除する列ベクトルです。

指定したパンクチャ パターンの 2 倍の長さの整数のベクトルを入力する場合、出力信号は入力信号値を 2、6、8、12 の要素の位置から削除する列ベクトルです。
