plot

非線形性 AM/AM 特性と AM/PM 特性をプロットする

R2021a 以降

構文

plot(mnl)

plot(mnl,'Gain')

mnlplot = plot(___)

説明

plot(mnl) は、入力信号強度に対する出力信号強度と位相変化をプロットします。この構文は、plot(mnl,'Pout') と等価です。

plot(mnl,'Gain') は、入力信号強度に対するゲインと位相変化をプロットします。

mnlplot = plot(___) は、生成されたプロットを含む図へのハンドルを返します。前の構文の入力引数を任意に組み合わせて指定します。

例

増幅器モデルの出力応答をプロットする

さまざまなモデル メソッドの増幅器出力パワーと位相応答をプロットします。

各非線形モデリング手法に対する無記憶非線形性損失 System object™ を作成します。

ampCubicPoly= comm.MemorylessNonlinearity('Method','Cubic polynomial');
ampHyperbolic = comm.MemorylessNonlinearity('Method','Hyperbolic tangent');
ampGhorbani = comm.MemorylessNonlinearity('Method','Ghorbani model');
ampSaleh = comm.MemorylessNonlinearity('Method','Saleh model');
ampModRapp = comm.MemorylessNonlinearity('Method','Modified Rapp model');
ampLookupTable = comm.MemorylessNonlinearity('Method','Lookup table','ReferenceImpedance',50);

comm.MemorylessNonlinearitySystem object のオブジェクト関数plotを使用して、各増幅器モデルの出力パワーと位相の応答曲線を表示します。

plot(ampCubicPoly);

plot(ampHyperbolic);

plot(ampSaleh);

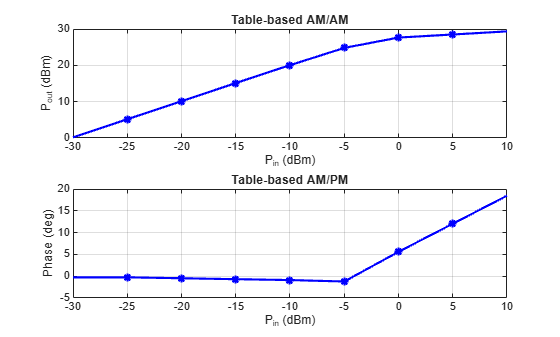

plot(ampLookupTable);

plot(ampGhorbani);

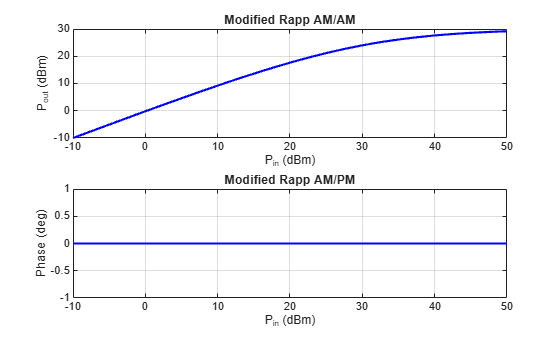

plot(ampModRapp);

入力引数

mnl — 無記憶非線形性

comm.Memoryless Nonlinearity System object™

無記憶非線形性。comm.MemorylessNonlinearity System object として指定します。

出力引数

mnlplot — 図のプロット

Figure オブジェクト

関数 figure を使用して作成された Figure オブジェクトとして返される、図をプロットします。Figure オブジェクトを使用して、作成後に figure のプロパティをクエリまたは変更します。

バージョン履歴

R2021a で導入

参考

comm.MemorylessNonlinearity

×
