5G NR アップリンクベクトル波形の生成

スクリプトを開く

この例では、ベースバンド成分のキャリアに対し、関数nrWaveformGeneratorを使用して物理アップリンク共有チャネル (PUSCH) とサウンディング基準信号 (SRS) を含む 5G NR アップリンクベクトル波形を構成して生成する方法を説明します。

はじめに

この例では、関数 nrWaveformGenerator を使用し、5G New Radio (NR) アップリンク波形をパラメーター化して生成する方法を説明します。生成される波形には、次のチャネルと信号が含まれます。

PUSCH、およびそれに関連付けられた復調基準信号 (DM-RS) と位相トラッキング基準信号 (PT-RS)
SRS

この例のベースバンド成分の搬送波形は、複数のサブキャリア間隔 (SCS) キャリアと bandwidth part (BWP)、ならびに異なる BWP における PUSCH および SRS 送信インスタンスの複数のシーケンスによって特徴付けられます。この例では、CG-UCI と SRS を位置決めに使って PUSCH 上でアップリンク制御情報 (UCI) のパラメーター化と生成を行う方法も示します。

物理アップリンク制御チャネル (PUCCH) を使って 5G アップリンク波形を生成する方法の例については、5G NR Uplink with PUCCH Vector Waveform Generationを参照してください。

波形とキャリアの構成

nrULCarrierConfigオブジェクトを使用して、ベースバンド波形の生成をパラメーター化します。このオブジェクトには、波形チャネルと信号に対応する追加のオブジェクトセットが含まれており、次のアップリンクキャリア構成パラメーターを設定できます。

UL キャリア構成のラベル
リソースブロックの SCS キャリア帯域幅
キャリアセル ID
サブフレームで生成する波形の長さ
ウィンドウ処理
OFDM 変調波形のサンプルレート
シンボル位相補償の搬送周波数

nrSCSCarrierConfigオブジェクトの NStartGrid プロパティと NSizeGrid プロパティを使用して、SCS キャリア帯域幅と保護帯域を制御できます。

waveconfig = nrULCarrierConfig;    % Create an uplink carrier configuration object
waveconfig.Label = 'UL carrier 1'; % Label for this uplink waveform configuration
waveconfig.NCellID = 0;            % Cell identity
waveconfig.ChannelBandwidth = 40;  % Channel bandwidth (MHz)
waveconfig.FrequencyRange = 'FR1'; % 'FR1' or 'FR2'
waveconfig.NumSubframes = 10;      % Number of 1 ms subframes in generated waveform (1, 2, 4, 8 slots per 1 ms subframe, depending on SCS)
waveconfig.WindowingPercent = 0;   % Percentage of windowing relative to FFT length
waveconfig.SampleRate = [];        % Sample rate of the OFDM-modulated waveform
waveconfig.CarrierFrequency = 0;   % Carrier frequency in Hz. This property is used for symbol phase
                                   % compensation before OFDM modulation

% Define a set of SCS-specific carriers, using the maximum sizes for a
% 40 MHz NR channel. See TS 38.101-1 for more information on defined
% bandwidths and guardband requirements.
scscarriers = {nrSCSCarrierConfig,nrSCSCarrierConfig};
scscarriers{1}.SubcarrierSpacing = 15;
scscarriers{1}.NSizeGrid = 216;
scscarriers{1}.NStartGrid = 0;

scscarriers{2}.SubcarrierSpacing = 30;
scscarriers{2}.NSizeGrid = 106;
scscarriers{2}.NStartGrid = 1;

BWP

BWP は、特定の SCS キャリアに対して numerology を共有する連続したリソースのセットで形成されます。cell 配列を使用して、複数の BWP を定義できます。nrWavegenBWPConfigオブジェクトの cell 配列の各要素によって、BWP を定義します。それぞれの BWP に対して、SCS、サイクリックプレフィックス (CP) 長、帯域幅を指定できます。SubcarrierSpacing プロパティで、先に定義済みの SCS 固有のキャリアの 1 つに BWP をリンクします。NStartBWP プロパティで、キャリア内の BWP のポイント A に対する相対位置を制御します。NStartBWP は、BWP numerology を基準に共通リソースブロック (CRB) で表します。異なる BWP が互いにオーバーラップすることもあります。

% BWP configurations
bwp = {nrWavegenBWPConfig,nrWavegenBWPConfig};
bwp{1}.BandwidthPartID = 1;        % BWP ID
bwp{1}.Label = 'BWP 1 @ 15 kHz';   % Label for this BWP
bwp{1}.SubcarrierSpacing = 15;     % BWP subcarrier spacing
bwp{1}.CyclicPrefix = 'Normal';    % BWP cyclic prefix for 15 kHz
bwp{1}.NSizeBWP = 25;              % Size of BWP in PRBs
bwp{1}.NStartBWP = 10;             % Position of BWP, relative to point A, in CRBs

bwp{2}.BandwidthPartID = 2;        % BWP ID
bwp{2}.Label = 'BWP 2 @ 30 kHz';   % Label for this BWP
bwp{2}.SubcarrierSpacing = 30;     % BWP subcarrier spacing
bwp{2}.CyclicPrefix = 'Normal';    % BWP cyclic prefix for 30 kHz
bwp{2}.NSizeBWP = 51;              % Size of BWP in PRBs
bwp{2}.NStartBWP = 40;             % Position of BWP, relative to point A, in CRBs

PUSCH インスタンスの構成

cell 配列を使用して、波形内の PUSCH 送信インスタンスのセットを指定します。nrWavegenPUSCHConfigオブジェクトの cell 配列の各要素によって、PUSCH 送信インスタンスのシーケンスを定義します。この例では、2 つのユーザー端末 (UE) の送信をモデル化する 2 つの PUSCH シーケンスを定義しています。

基本パラメーター

次のパラメーターを PUSCH シーケンスごとに設定します。

PUSCH シーケンスの有効化/無効化。
PUSCH シーケンスのラベルの指定。
PUSCH を伝送する BWP の指定。PUSCH は、BWP に指定された SCS を使用します。
dB 単位のパワースケーリング。
UL-SCH トランスポートチャネル符号化の有効化/無効化。
RNTI。
PUSCH ビットのスクランブル用の NID。
トランスフォームプリコーディング。トランスフォームプリコーディングが true の場合、トランスフォームプリコーディングが有効になり、結果として得られる波形は DFT-s-OFDM となります。トランスフォームプリコーディングが false の場合、結果として得られる波形は CP-OFDM となります。
トランスポートブロックサイズの計算に使用するターゲット符号化率。
オーバーヘッドパラメーター。
トランスミッションスキーム。トランスミッションスキームが 'codebook' の場合、MIMO プリコーディングが有効になり、レイヤーの数、アンテナポートの数、および送信されるプリコーディング行列インジケーターに基づいてプリコーディング行列が選択されます。トランスミッションが 'nonCodebook' に設定された場合、単位行列が使用され、MIMO プリコーディングは行われません。
シンボル変調。
レイヤーの数。アップリンクではコードワードが 1 つしか送信されないため、レイヤーの数は最大で 4 つに制限されています。トランスフォームプリコーディングが有効な場合は、名目上、レイヤーの数が 1 に設定されます。DMRS.PortSet プロパティが指定されている場合、この値は無視されます。
アンテナポートの数。これは、コードブックの送信が有効な場合に使用されます。アンテナポートの数は、構成された DM-RS ポートの数以上でなければなりません。
送信されるプリコーディング行列インジケーター。
冗長バージョン (RV) シーケンス。
周波数ホッピング。
2 番目のホップのリソースブロックオフセット。
トランスポートブロックのデータソース。ビット配列、または標準 PN シーケンス ('PN9-ITU'、'PN9'、'PN11'、'PN15'、'PN23' のいずれか) を使用できます。発生器のシードを {'PN9', seed} の形式の cell 配列として指定できます。シードを指定しない場合は、すべて 1 で発生器が初期化されます。

pusch = {nrWavegenPUSCHConfig};           % Create a PUSCH configuration object for the first UE
pusch{1}.Enable = 1;                      % Enable PUSCH sequence
pusch{1}.Label = 'UE 1 - PUSCH @ 15 kHz'; % Label for this PUSCH sequence
pusch{1}.BandwidthPartID = 1;             % BWP of PUSCH transmission
pusch{1}.Power = 0;                       % Power scaling in dB
pusch{1}.Coding = 1;                      % Enable the UL-SCH transport channel coding
pusch{1}.NID = 1;                         % Scrambling for data part
pusch{1}.RNTI = 11;                       % RNTI for the first UE
pusch{1}.TransformPrecoding = false;      % Transform precoding
pusch{1}.TargetCodeRate = 0.47;           % Code rate used to calculate transport block sizes
pusch{1}.XOverhead = 0;                   % Rate matching overhead

% Transmission settings
pusch{1}.TransmissionScheme = 'codebook'; % 'codebook','nonCodebook'
pusch{1}.Modulation = 'QPSK';             % 'pi/2-BPSK','QPSK','16QAM','64QAM','256QAM'
pusch{1}.NumLayers = 2;                   % Number of PUSCH layers
pusch{1}.NumAntennaPorts = 4;             % Number of antenna ports
pusch{1}.TPMI = 0;                        % Transmitted precoding matrix indicator (0...27)
pusch{1}.RVSequence = [0 2 3 1];          % RV sequence to be applied cyclically across the PUSCH allocation sequence
pusch{1}.FrequencyHopping = 'interSlot';  % Frequency hopping configuration
pusch{1}.SecondHopStartPRB = 10;          % Resource block offset for second hop

% Data source
pusch{1}.DataSource = 'PN9';              % Channel data source

割り当て

次の図では、PUSCH の割り当てのパラメーターを示しています。

次のパラメーターを設定して、PUSCH の割り当てを制御できます。これらのパラメーターは BWP が基準になります。

PUSCH マッピングタイプ。
各 PUSCH インスタンスに割り当てるスロット内のシンボル。PUSCH マッピングタイプが 'A' の場合、スロット内の開始シンボルはゼロでなければならず、長さは 4 ～ 14 (通常の CP の場合) および最大 12 まで (拡張 CP の場合) を選択できます。PUSCH マッピングタイプが 'B' の場合、スロット内の任意のシンボルを開始シンボルに使用できます。
PUSCH のシーケンスに使用するフレーム内のスロット。
スロットの割り当て周期。空の周期は、スロットパターンの繰り返しがないことを示します。
BWP に対して割り当てられる PRB。

pusch{1}.MappingType = 'A';         % PUSCH mapping type ('A'(slot-wise),'B'(non slot-wise))
pusch{1}.SymbolAllocation = [0 14]; % First symbol and length
pusch{1}.SlotAllocation = [0 1];    % Allocated slots indices for PUSCH sequence
pusch{1}.Period = 5;                % Allocation period in slots
pusch{1}.PRBSet = 0:10;             % PRB allocation

PUSCH DM-RS 構成

DM-RS パラメーターを設定します。

% Antenna port and DM-RS configuration (TS 38.211 section 6.4.1.1)
pusch{1}.DMRSPower = 0;                    % Additional power boosting in dB

pusch{1}.DMRS.DMRSConfigurationType = 1;   % DM-RS configuration type (1,2)
pusch{1}.DMRS.NumCDMGroupsWithoutData = 2; % Number of DM-RS CDM groups without data. The value can be one of the set {1,2,3}
pusch{1}.DMRS.DMRSPortSet = [0 2];         % DM-RS antenna ports used ([] gives port numbers 0:NumLayers-1)
pusch{1}.DMRS.DMRSTypeAPosition = 2;       % Mapping type A only. First DM-RS symbol position (2,3)
pusch{1}.DMRS.DMRSLength = 1;              % Number of front-loaded DM-RS symbols (1(single symbol),2(double symbol))
pusch{1}.DMRS.DMRSAdditionalPosition = 2;  % Additional DM-RS symbol positions (max range 0...3)
pusch{1}.DMRS.NIDNSCID = 1;                % Scrambling identity for CP-OFDM (0...65535). Use empty ([]) to use physical layer cell identity
pusch{1}.DMRS.NSCID = 0;                   % Scrambling initialization for CP-OFDM (0,1)
pusch{1}.DMRS.NRSID = 0;                   % Scrambling identity for DFT-s-OFDM DM-RS (0...1007). Use empty ([]) to use physical layer cell identity

pusch{1}.DMRS.GroupHopping = true;         % Group hopping configuration. This property is used only when transform precoding is enabled
pusch{1}.DMRS.SequenceHopping = false;     % Sequence hopping configuration. This property is used only when transform precoding is enabled

GroupHopping プロパティは、トランスフォームプリコーディングが有効な場合に DM-RS シーケンスを生成するために使用されます。GroupHopping には次を設定できます。

'enable': グループホッピングが存在することを示します。これは、上位レイヤーのパラメーター sequenceGroupHopping で構成します。
'disable': シーケンスホッピングが存在することを示します。これは、上位レイヤーのパラメーター sequenceHopping で構成します。
'neither': グループホッピングもシーケンスホッピングも存在しないことを示します。

データが存在しない DM-RS CDM グループの数は、構成タイプによって決まります。DM-RS CDM グループの最大数は、DM-RS 構成タイプ 1 では 2 つ、DM-RS 構成タイプ 2 では 3 つです。

PUSCH PT-RS 構成

PT-RS パラメーターを設定します。

% PT-RS configuration (TS 38.211 section 6.4.1.2)
pusch{1}.EnablePTRS = 0;            % Enable or disable the PT-RS (1 or 0)
pusch{1}.PTRSPower = 0;             % Additional PT-RS power boosting in dB for CP-OFDM

pusch{1}.PTRS.TimeDensity = 1;      % Time density (L_PT-RS) of PT-RS (1,2,4)
pusch{1}.PTRS.FrequencyDensity = 2; % Frequency density (K_PT-RS) of PT-RS for CP-OFDM (2,4)
pusch{1}.PTRS.NumPTRSSamples = 2;   % Number of PT-RS samples (NGroupSamp) for DFT-s-OFDM (2,4)
pusch{1}.PTRS.NumPTRSGroups = 2;    % Number of PT-RS groups (NPTRSGroup) for DFT-s-OFDM (2,4,8)
pusch{1}.PTRS.REOffset = '00';      % PT-RS resource element offset for CP-OFDM ('00','01','10','11')
pusch{1}.PTRS.PTRSPortSet = 0;      % PT-RS antenna ports must be a subset of DM-RS ports for CP-OFDM
pusch{1}.PTRS.NID = 0;              % PT-RS scrambling identity for DFT-s-OFDM (0...1007)

CP-OFDM で PT-RS を有効にする場合、DM-RS ポートは、DM-RS 構成タイプ 1 では範囲 0 ～ 3、DM-RS 構成タイプ 2 では範囲 0 ～ 5 でなければなりません。DFT-s-OFDM で PT-RS が有効になっており、PT-RS グループの数が 8 に設定されている場合、PT-RS サンプルの数を 4 に設定しなければなりません。

PUSCH 上の UCI

次のパラメーターを設定して、PUSCH 上の UCI の送信を構成できます。

HARQ-ACK、CSI part 1、CSI part2、および CG-UCI の送信の有効化/無効化
HARQ-ACK、CSI part 1、CSI part2、および CG-UCI のビット数。
TS 38.213 の Table 9.3-1 および 9.3-2 に基づいて、BetaOffsetACK、BetaOffsetCSI1、BetaOffsetCSI2、および BetaOffsetCGUCI の設定が可能。
HARQ-ACK、CSI part 1、CSI part2、および CG-UCI のデータソース。ビット配列、または標準 PN シーケンス ('PN9-ITU'、'PN9'、'PN11'、'PN15'、'PN23' のいずれか) を使用できます。発生器のシードを {'PN9', seed} の形式の cell 配列として指定できます。シードを指定しない場合は、すべて 1 で発生器が初期化されます。
UCI を伴う UL-SCH 送信の有効化。
UCIScaling は、TS 38.212 の Section 6.3.2.4 に基づき、上位レイヤーのパラメーター scaling で与えられる。

pusch{1}.EnableACK = true;        % Enable or disable HARQ-ACK
pusch{1}.NumACKBits = 5;          % Number of HARQ-ACK bits
pusch{1}.BetaOffsetACK = 1;       % Power factor of HARQ-ACK
pusch{1}.DataSourceACK = 'PN9';   % HARQ-ACK data source
pusch{1}.EnableCSI1 = true;       % Enable or disable CSI part 1
pusch{1}.NumCSI1Bits = 10;        % Number of CSI part 1 bits
pusch{1}.BetaOffsetCSI1 = 2;      % Power factor of CSI part 1
pusch{1}.DataSourceCSI1 = 'PN9';  % CSI part 1 data source
pusch{1}.EnableCSI2 = true;       % Enable or disable CSI part 2
pusch{1}.NumCSI2Bits = 10;        % Number of CSI part 2 bits
pusch{1}.BetaOffsetCSI2 = 2;      % Power factor of CSI part 2
pusch{1}.DataSourceCSI2 = 'PN9';  % CSI part 2 data source
pusch{1}.EnableCGUCI = false;     % Enable or disable CG-UCI
pusch{1}.NumCGUCIBits = 10;       % Number of CG-UCI bits
pusch{1}.BetaOffsetCGUCI = 2;     % Power factor of CG-UCI
pusch{1}.DataSourceCGUCI = 'PN9'; % CG-UCI data source
pusch{1}.EnableULSCH = true;      % Enable or disable UL-SCH when there is UCI transmission on PUSCH
pusch{1}.UCIScaling = 1;          % Scaling factor (0.5, 0.65, 0.8, 1)

HARQ-ACK と CG-UCI が両方とも有効な場合、TS 38.212 の Section 6.3.2.1.4 では、UCI ビットシーケンスが CG-UCI ビットと HARQ-ACK ビットの共用体として指定されています。そのため、このような場合、PUSCH 上の UCI の処理ではアクティブな CG-UCI ソースが HARQ-ACK の拡張であるとみなされ、BetaOffsetACK の値のみが使用されます。

複数の PUSCH シーケンスの指定

2 番目の BWP に対して 2 番目の PUSCH シーケンスを指定します。

pusch{2} = pusch{1};                 % Create a PUSCH configuration object for the second UE
pusch{2}.Enable = 1;
pusch{2}.Label = 'UE 2 - PUSCH @ 30 kHz';
pusch{2}.BandwidthPartID = 2;        % PUSCH mapped to the second BWP
pusch{2}.RNTI = 12;                  % RNTI for the second UE
pusch{2}.SymbolAllocation = [0 12];
pusch{2}.SlotAllocation = [5 6 7 8];
pusch{2}.PRBSet = 5:10;              % PRB allocation, relative to BWP
pusch{2}.Period = 10;
pusch{2}.TransformPrecoding = 1;
pusch{2}.FrequencyHopping = 'interSlot';
pusch{2}.NumLayers = 1;
pusch{2}.RNTI = 1;

pusch{2}.DMRS.GroupHopping = false;
pusch{2}.DMRS.DMRSPortSet = 1;

SRS インスタンスの構成

波形内の SRS を指定します。nrWavegenSRSConfigオブジェクトの cell 配列の各要素によって、BWP に関連付けられた SRS インスタンスのシーケンスを定義します。無効化された 2 つの SRS シーケンスを定義します。

基本パラメーター

次のパラメーターを SRS シーケンスごとに設定します。

SRS シーケンスの有効化/無効化。
SRS シーケンスのラベルの指定。
SRS シーケンスを伝送する BWP の指定。SRS シーケンスの構成は、BWP に指定された SCS を使用します。
dB 単位でのパワースケーリングの指定。

srs = {nrWavegenSRSConfig};
srs{1}.Enable = 0;
srs{1}.Label = 'SRS @ 15 kHz';
srs{1}.BandwidthPartID = 1;
srs{1}.Power = 3; % Power scaling in dB

SRS 構成

次のパラメーターを SRS シーケンスごとに構成できます。

SRS アンテナポートの数。
各 SRS シーケンスに割り当てるスロット内のシンボル。
SRS の送信に使用される、周期内のスロット。
スロットの割り当て周期。空の周期は、スロットパターンの繰り返しがないことを示します。
RB 内の BWP における SRS シーケンスの開始位置。
4-PRB ブロックにおける開始位置からの追加の周波数オフセット。
帯域幅および周波数ホッピングの構成。占有帯域幅は、CSRS、BSRS、および BHop の各プロパティによって決まります。周波数ホッピングを有効にするには、BHop < BSRS を設定します。
サブキャリアで SRS 周波数密度を指定する送信櫛。
サブキャリア内の送信櫛のオフセット。
低 PAPR ベースシーケンスを回転させるサイクリックシフト。送信櫛の数が 2 と 4 のどちらであるかによって、サイクリックシフトの最大数は 8 または 12 になります。SRS アンテナポートが 4 つの場合、1 番目および 3 番目のアンテナポートの SRS に割り当てられるサブキャリアセットはサイクリックシフトによって決まります。
スロット内で繰り返される SRS シンボルの数。Repetition シンボルのブロックでの周波数ホッピングを無効にします。繰り返しなしの場合は、Repetition = 1 に設定します。
グループホッピングまたはシーケンスホッピング。'neither'、'groupHopping'、または 'sequenceHopping' を指定できます。
スクランブリングアイデンティティ。グループホッピングまたはシーケンスホッピングが有効な場合、これによって 2 値疑似乱数列が初期化されます。

srs{1}.NumSRSPorts = 1;             % Number of SRS ports (1,2,4)
srs{1}.NumSRSSymbols = 4;           % Number of SRS symbols in a slot (1,2,4)
srs{1}.SymbolStart = 10;            % Time-domain position of the SRS in the slot. (8...13) for normal CP and (6...11) for extended CP
srs{1}.SlotAllocation = 2;          % Allocated slots indices
srs{1}.Period = 5;                  % Allocation period in slots
srs{1}.FrequencyStart = 0;          % Frequency position of the SRS in BWP in RBs
srs{1}.NRRC = 0;                    % Additional offset from FreqStart specified in blocks of 4 PRBs (0...67)
srs{1}.CSRS = 13;                   % Bandwidth configuration C_SRS (0...63). It controls the allocated bandwidth to the SRS
srs{1}.BSRS = 2;                    % Bandwidth configuration B_SRS (0...3). It controls the allocated bandwidth to the SRS
srs{1}.BHop = 1;                    % Frequency hopping configuration (0...3). Set BHop < BSRS to enable frequency hopping
srs{1}.KTC = 2;                     % Comb number (2,4). It indicates the allocation of the SRS every KTC subcarriers
srs{1}.KBarTC = 0;                  % Subcarrier offset of the SRS sequence (0...KTC-1)
srs{1}.CyclicShift = 0;             % Cyclic shift number (0...NCSmax-1). NCSmax = 8 for KTC = 2 and NCSmax = 12 for KTC = 4.
srs{1}.Repetition = 1;              % Repetition factor (1,2,4). It indicates the number of equal consecutive SRS symbols in a slot
srs{1}.GroupSeqHopping = 'neither'; % Group or sequence hopping ('neither', 'groupHopping', 'sequenceHopping')
srs{1}.NSRSID = 0;                  % Scrambling identity (0...1023)
srs{1}.SRSPositioning = false;      % Enable SRS for user positioning

複数の SRS シーケンスの指定

2 番目の BWP に対して 2 番目の SRS シーケンスを指定します。

srs{2} = srs{1};
srs{2}.Enable = 0;
srs{2}.Label = 'SRS @ 30 kHz';
srs{2}.BandwidthPartID = 2;
srs{2}.NumSRSSymbols = 2;
srs{2}.SymbolStart = 12;
srs{2}.SlotAllocation = [5 6 7 8];
srs{2}.Period = 10;
srs{2}.BSRS = 0;
srs{2}.BHop = 0;

波形生成

すべてのチャネルと信号のパラメーターをメインのキャリア構成オブジェクト nrULCarrierConfig に割り当て、波形を生成してプロットします。

waveconfig.SCSCarriers = scscarriers;
waveconfig.BandwidthParts = bwp;
waveconfig.PUSCH = pusch;
waveconfig.SRS = srs;

% Generate complex baseband waveform
[waveform,info] = nrWaveformGenerator(waveconfig);

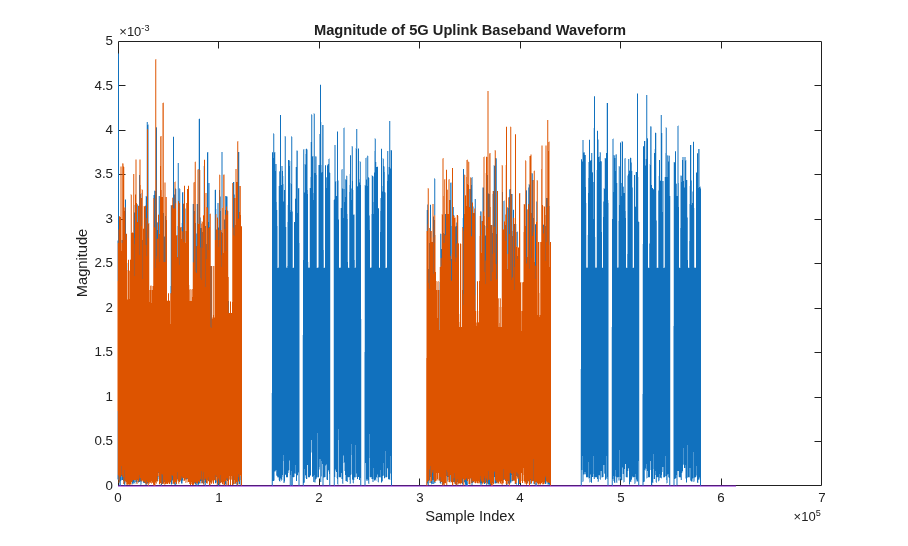

定義したアンテナポートのセットについて、ベースバンド波形の振幅をプロットします。

figure;
plot(abs(waveform));
title('Magnitude of 5G Uplink Baseband Waveform');
xlabel('Sample Index');
ylabel('Magnitude');

最初のアンテナポートの波形のスペクトログラムをプロットします。

samplerate = info.ResourceGrids(1).Info.SampleRate;
nfft = info.ResourceGrids(1).Info.Nfft;
figure;
spectrogram(waveform(:,1),ones(nfft,1),0,nfft,'centered',samplerate,'yaxis','MinThreshold',-130);
title('Spectrogram of 5G Uplink Baseband Waveform');

波形発生器関数は、時間領域の波形と構造体 info を返します。info 構造体には、基となるリソースエレメントグリッドと、すべての PUSCH と SRS のインスタンスが波形で使用するリソースの内訳が格納されます。

ResourceGrids フィールドは、次のフィールドを含む構造体配列です。

各 BWP に対応するリソースグリッド。
各 BWP のチャネルと信号を含む帯域幅全体のリソースグリッド。
各 BWP に対応する情報をもつ情報構造体。たとえば、最初の BWP の情報を表示します。

disp('Modulation information associated with BWP 1:')
disp(info.ResourceGrids(1).Info)

Modulation information associated with BWP 1:
                   Nfft: 4096
             SampleRate: 61440000
    CyclicPrefixLengths: [320 288 288 288 288 288 288 320 ... ] (1x14 double)
          SymbolLengths: [4416 4384 4384 4384 4384 4384 ... ] (1x14 double)
              Windowing: 0
           SymbolPhases: [0 0 0 0 0 0 0 0 0 0 0 0 0 0]
         SymbolsPerSlot: 14
       SlotsPerSubframe: 1
          SlotsPerFrame: 10
                     k0: 0

生成されるリソースグリッドは 3 次元行列です。グリッドの各平面は、ポート番号の昇順でアンテナポートを表します。
