2 次元ウェーブレット係数からの単一分岐の再構成
x = wrcoef2(type,c,s,wname)
x = wrcoef2(type,c,s,LoR,HiR)
x = wrcoef2(___,n)
wrcoef2 は、2 次元ウェーブレット解析関数です。wrcoef2 は、イメージの係数を再構成します。
wrcoef2
x = wrcoef2(type,c,s,wname) は、wname で指定されたウェーブレットを使用して、イメージのウェーブレット分解構造 [c,s] (詳細については、wavedec2 を参照) に基づいてタイプ type の再構成係数の行列を返します。係数は最大の分解レベルで再構成されます。x のサイズは、元のイメージのサイズに等しくなります。
x
type
c
s
wname
[c,s]
wavedec2
x = wrcoef2(type,c,s,LoR,HiR) は、ローパス再構成フィルター LoR とハイパス再構成フィルター HiR を使用します。
LoR,HiR
LoR
HiR
x = wrcoef2(___,n) は、前述の構文のいずれかを使用して、レベル n の係数を再構成します。
n
例
すべて折りたたむ

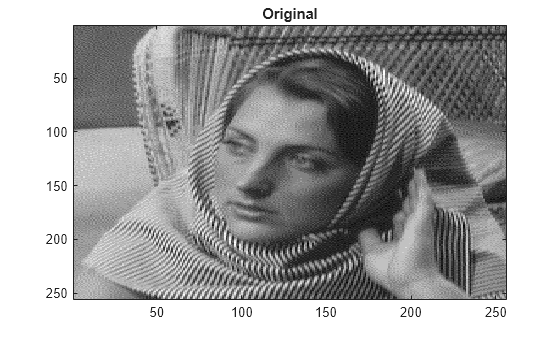

現在の拡張モードを保存します。イメージを読み込みます。
origMode = dwtmode("status","nodisp"); load woman imagesc(X) title("Original") colormap gray
dwtmode を使用して拡張モードをゼロ パディングに変更します。sym5 ウェーブレットを使用して、イメージの 2 レベル ウェーブレット分解を求めます。
dwtmode
sym5
dwtmode("zpd","nodisp") [c,s] = wavedec2(X,2,"sym5");
レベル 1 とレベル 2 の Approximation 係数を再構築します。結果を表示します。
a1 = wrcoef2("a",c,s,"sym5",1); a2 = wrcoef2("a",c,s,"sym5",2); subplot(1,2,1) imagesc(a1) title("Level 1") subplot(1,2,2) imagesc(a2) title("Level 2") colormap gray
レベル 2 の水平方向、垂直方向、および対角方向の Detail 係数を再構成します。
h2 = wrcoef2("h",c,s,"sym5",2); v2 = wrcoef2("v",c,s,"sym5",2); d2 = wrcoef2("d",c,s,"sym5",2);
すべての再構成が元のイメージと同じサイズであることを確認します。
sX = size(X); sa1 = size(a1); sa2 = size(a2); sh2 = size(h2); sv2 = size(v2); sd2 = size(d2); [sX;sa1;sa2;sh2;sv2;sd2]
ans = 6×2 256 256 256 256 256 256 256 256 256 256 256 256
拡張モードを元の設定に戻します。
dwtmode(origMode,"nodisp")
"a"
"h"
"v"
"d"
再構成する係数。次のように指定します。
"a" — Approximation 係数
"h" — 水平方向の Detail 係数
"v" — 垂直方向の Detail 係数
"d" — 対角方向の Detail 係数
データ型: string | char
string
char
ウェーブレット分解ベクトル。ベクトルとして指定します。ベクトル c には、Approximation 係数と Detail 係数がレベルごとに格納されます。ブックキーピング行列 s を使用して c が解析されます。wavedec2 を参照してください。
データ型: double 複素数のサポート: あり
double
ブックキーピング行列。整数値の行列として指定します。行列 s には、各レベルのウェーブレット係数の次元が格納されます。ウェーブレット分解ベクトル c の解析に使用されます。wavedec2 を参照してください。
データ型: double
ウェーブレット。文字ベクトルまたは string スカラーとして指定します。wrcoef2 は、タイプ 1 (直交) またはタイプ 2 (双直交) のウェーブレットのみをサポートします。直交ウェーブレットと双直交ウェーブレットの一覧については、wfilters を参照してください。
wfilters
ウェーブレット再構成フィルター。偶数長のベクトルのペアとして指定します。LoR はローパス再構成フィルター、HiR はハイパス再構成フィルターです。LoR と HiR の長さは等しくなければなりません。詳細については、wfilters を参照してください。
size(s,1)-2
係数レベル。整数として指定します。
type が "a" の場合、n は 0 ≤ n ≤ size(s,1)-2 を満たす整数でなければなりません。
type が "h"、"v"、または "d" の場合、n は 1 ≤ n ≤ size(s,1)-2 を満たす整数でなければなりません。
再構成係数。行列として返されます。x のサイズは、元のイメージのサイズに等しくなります。
すべて展開する
backgroundPool
ThreadPool
wrcoef2 関数は、スレッドベースの環境を完全にサポートします。詳細については、スレッドベースの環境での MATLAB 関数の実行を参照してください。
wrcoef2 をスレッドベース環境で使用できるようになりました。詳細については、スレッドベースの環境での MATLAB 関数の実行を参照してください。
wrcoef2 関数は複素 symlet をサポートします。以下の方法で複素 symlet を指定できます。
名前による指定。
ウェーブレットに関連付けられたフィルターによる指定。フィルターを取得するには、wfilters を使用します。
詳細については、csymwavf を参照してください。複素 symlet をサポートする関数については、Discrete Wavelet Transform Functions and Complex Symletsを参照してください。
csymwavf
appcoef2 | detcoef2 | wavedec2
appcoef2
detcoef2
