MDF データストアと tall 配列を使用してデータを解析する
この例では、tall 配列と MDF データストア機能を使用して大きなデータ セットを操作する方法を示します。tall 配列は、メモリに収まらないさまざまな種類のデータに対して計算を実行するためによく使用されます。
この例では、最初にデータの小さなサブセットを操作し、その後スケールアップしてデータセット全体を解析します。ここで使用したデータ セットは実際のアプリケーションにおける実際のサイズを反映していない可能性がありますが、同じ解析手法をさらに拡張して、メモリに読み込むことができないほど大きなデータ セットを処理することもできます。
tall 配列の詳細については、例 tall 配列を使用した MATLAB でのビッグ データの解析 を参照してください。
tall 配列の紹介
tall 配列と tall table は、任意の行数をもつメモリに収まらないデータを処理するために使用されます。tall 配列と table を使用すると、メモリ内の MATLAB 配列と同様の方法で大規模なデータ セットを操作できます。
違いは、計算の実行が要求されるまで、通常、tall 配列は評価されないままであることです。この遅延評価により、MATLAB では可能な限りキューに登録された計算を組み合わせ、データを通す回数を最小に抑えることができます。
MDFデータストアを作成する
MDF データストアを使用すると、複数の MDF ファイルに保存されている同種のデータを単一のエンティティとして読み取って処理できます。データ セットが大きすぎてメモリに収まらない場合は、データストアを使用すると、メモリに個別に収まる小さなブロックでデータ セットを操作することもできます。この関数は、共通の関数を使用してデータストアによってバックアップされたメモリ外のデータを操作できるようにする、tall 配列によってさらに拡張できます。
現在のワークフロー ディレクトリで MDF ファイル EngineData_MDF_TallArray.mf4 を選択し、mdfDatastore 関数を使用して MDF データストアを作成します。このファイルには、ダイナモメーターに接続されたエンジン プラントとコントローラーを表す Simulink モデルから記録されたタイムスタンプ付きのデータが含まれています。
mds = mdfDatastore("EngineData_MDF_TallArray.mf4")mds =
MDFDatastore with properties:
Datastore Details
Files: {
' ...\michellw.Bdoc24a_MDF\vnt-ex08773747\EngineData_MDF_TallArray.mf4'
}
ChannelGroups:
GroupNumber AcquisitionName Comment ... and 10 more columns
___________ _______________ __________
1 {[<undefined>]} {[Python]}
Channels:
Name GroupNumber DisplayName ... and 17 more columns
_______________ ___________ ___________
"EngineSpeed" 1 ""
"EngineTorque" 1 ""
"TorqueCommand" 1 ""
... and 1 more rows
Options
SelectedChannelNames: {
'EngineSpeed';
'EngineTorque';
'TorqueCommand'
... and 1 more
}
SelectedChannelGroupNumber: 1
ReadSize: "file"
ReadRaw: 0
MDF データストアをさらに構成して、MDF ファイルから読み取るデータの内容と方法を制御することもできます。デフォルトでは、最初のチャネル グループが選択され、そのグループのすべてのチャネルが読み取られます。
mds.SelectedChannelGroupNumber
ans = 1
mds.SelectedChannelNames
ans = 4×1 string
"EngineSpeed"
"EngineTorque"
"TorqueCommand"
"t"
関心のある 3 つの変数 (EngineSpeed、TorqueCommand、EngineTorque) のみを選択するように MDF データストアを構成します。
mds.SelectedChannelNames = ["EngineSpeed", "TorqueCommand", "EngineTorque"]
mds =
MDFDatastore with properties:
Datastore Details
Files: {
' ...\michellw.Bdoc24a_MDF\vnt-ex08773747\EngineData_MDF_TallArray.mf4'
}
ChannelGroups:
GroupNumber AcquisitionName Comment ... and 10 more columns
___________ _______________ __________
1 {[<undefined>]} {[Python]}
Channels:
Name GroupNumber DisplayName ... and 17 more columns
_______________ ___________ ___________
"EngineSpeed" 1 ""
"EngineTorque" 1 ""
"TorqueCommand" 1 ""
... and 1 more rows
Options
SelectedChannelNames: {
'EngineSpeed';
'TorqueCommand';
'EngineTorque'
}
SelectedChannelGroupNumber: 1
ReadSize: "file"
ReadRaw: 0
preview 関数を使用して選択したデータをプレビューします。
preview(mds)
ans=8×3 timetable
t EngineSpeed TorqueCommand EngineTorque
______________ ___________ _____________ ____________
0 sec 0 0 47.153
0 sec 2.37e-26 0 47.153
1.47e-05 sec 0.11056 47.158 47.158
8.85e-05 sec 0.66312 48.708 48.708
0.00010107 sec 0.75762 49.77 49.77
0.00010107 sec 0.75762 49.77 49.77
0.0001405 sec 1.053 39.967 39.967
0.00017993 sec 1.3482 23.143 23.143
tall 配列の作成
tall 配列は、任意の行数をもつことができる点を除き、インメモリ MATLAB 配列と似ています。MDF データストア mds にはタイムスタンプ付きの表形式のデータが含まれているため、tall 関数はデータストアのデータを含む tall timetable を返します。
tt = tall(mds)
tt =
M×3 tall timetable
t EngineSpeed TorqueCommand EngineTorque
______________ ___________ _____________ ____________
0 sec 0 0 47.153
0 sec 2.37e-26 0 47.153
1.47e-05 sec 0.11056 47.158 47.158
8.85e-05 sec 0.66312 48.708 48.708
0.00010107 sec 0.75762 49.77 49.77
0.00010107 sec 0.75762 49.77 49.77
0.0001405 sec 1.053 39.967 39.967
0.00017993 sec 1.3482 23.143 23.143
: : : :
: : : :
表示には最初の数行のデータが含まれます。timetable のサイズは、行数がまだ MATLAB に認識されていないことを示すために M×3 と表示される場合があります。
tall 配列で計算を実行する
メモリ内の MATLAB 配列やテーブルと同様に、tall 配列や tall table を操作できます。ただし、MATLAB は、tall 配列に対してほとんどの操作を実行せず、出力が要求されるまで実際の計算を延期します。
評価されていない tall 配列を操作し、必要な場合にのみ出力を要求するのが一般的です。MATLAB は、評価されて表示されるように要求されるまで、評価されていない tall 配列の内容やサイズを認識しません。
TorqueCommand 変数の中央値、最小値、最大値を計算します。結果はすぐには評価されないことに注意してください。
medianTorqueCommand = median(tt.TorqueCommand)
medianTorqueCommand =
tall double
?
Preview deferred. Learn more.
minTorqueCommand = min(tt.TorqueCommand)
minTorqueCommand =
tall double
?
Preview deferred. Learn more.
maxTorqueCommand = max(tt.TorqueCommand)
maxTorqueCommand =
tall double
?
Preview deferred. Learn more.
結果をワークスペースに収集
関数 gather によって、キューに登録されたすべての演算が強制的に評価されて、結果の出力はメモリに戻ります。
キューに入れられた操作 median、min、max を実行し、回答を評価します。計算にデータの複数回のパスが必要な場合、MATLAB は実行時間を節約するためにパスの最小数を決定し、この情報をコマンド ラインに表示します。
[medianTorqueCommand, minTorqueCommand, maxTorqueCommand] = gather(medianTorqueCommand, minTorqueCommand, maxTorqueCommand)
Evaluating tall expression using the Parallel Pool 'Processes': - Pass 1 of 4: Completed in 0.74 sec - Pass 2 of 4: Completed in 0.37 sec - Pass 3 of 4: Completed in 0.61 sec - Pass 4 of 4: Completed in 0.47 sec Evaluation completed in 3.2 sec
medianTorqueCommand = 116.2799
minTorqueCommand = 0
maxTorqueCommand = 232.9807
tall 配列のサブセットを選択
head を使用して、完全なデータ セットにスケーリングする前に、コードのプロトタイピング用にデータから 10,000 行のサブセットを選択します。
ttSubset = head(tt, 10000)
ttSubset =
10,000×3 tall timetable
t EngineSpeed TorqueCommand EngineTorque
______________ ___________ _____________ ____________
0 sec 0 0 47.153
0 sec 2.37e-26 0 47.153
1.47e-05 sec 0.11056 47.158 47.158
8.85e-05 sec 0.66312 48.708 48.708
0.00010107 sec 0.75762 49.77 49.77
0.00010107 sec 0.75762 49.77 49.77
0.0001405 sec 1.053 39.967 39.967
0.00017993 sec 1.3482 23.143 23.143
: : : :
: : : :
tall 配列内の重複行を削除する
timetable の行は、行時間とデータ値が同じ場合に重複となります。unique 関数を使用して、サブセット tall timetable から重複する行を削除します。
ttSubset = unique(ttSubset)
ttSubset =
9,968×3 tall timetable
t EngineSpeed TorqueCommand EngineTorque
______________ ___________ _____________ ____________
0 sec 0 0 47.153
0 sec 2.37e-26 0 47.153
1.47e-05 sec 0.11056 47.158 47.158
8.85e-05 sec 0.66312 48.708 48.708
0.00010107 sec 0.75762 49.77 49.77
0.0001405 sec 1.053 39.967 39.967
0.00017993 sec 1.3482 23.143 23.143
0.00037708 sec 2.8228 23.143 -0.021071
: : : :
: : : :
エンジン出力を計算する
式 を使用して、EngineSpeed と EngineTorque でエンジン出力をキロワット (kW) 単位で計算します。結果を、tall timetable 内の EnginePower という新しい変数に保存します。
ttSubset.EnginePower = (pi * ttSubset.EngineSpeed .* ttSubset.EngineTorque) / (30 * 1000)
ttSubset =
9,968×4 tall timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
______________ ___________ _____________ ____________ ___________
0 sec 0 0 47.153 0
0 sec 2.37e-26 0 47.153 1.1703e-28
1.47e-05 sec 0.11056 47.158 47.158 0.00054599
8.85e-05 sec 0.66312 48.708 48.708 0.0033824
0.00010107 sec 0.75762 49.77 49.77 0.0039487
0.0001405 sec 1.053 39.967 39.967 0.0044072
0.00017993 sec 1.3482 23.143 23.143 0.0032675
0.00037708 sec 2.8228 23.143 -0.021071 -6.2287e-06
: : : : :
: : : : :
tall 配列の topkrows 関数は、ソートされた順序で上位の k 行を返します。最大の EnginePower 値を持つ上位 20 行を取得します。
maxEnginePower = topkrows(ttSubset, 20, "EnginePower")maxEnginePower =
20×4 tall timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
_________ ___________ _____________ ____________ ___________
15.17 sec 750 78.052 78.052 6.1302
15.16 sec 750 77.841 77.841 6.1136
15.15 sec 750 77.556 77.556 6.0912
15.14 sec 750 77.326 77.326 6.0732
15.18 sec 750 77.277 77.277 6.0693
15.13 sec 750 77.157 77.157 6.0599
15.12 sec 750 77.082 77.082 6.054
15.11 sec 750 77.067 77.075 6.0534
: : : : :
: : : : :
gather 関数を呼び出して、キューに入れられたすべての操作を実行し、結果をメモリに収集します。
[ttSubset, maxEnginePower] = gather(ttSubset, maxEnginePower)
ttSubset=9968×4 timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
______________ ___________ _____________ ____________ ___________
0 sec 0 0 47.153 0
0 sec 2.37e-26 0 47.153 1.1703e-28
1.47e-05 sec 0.11056 47.158 47.158 0.00054599
8.85e-05 sec 0.66312 48.708 48.708 0.0033824
0.00010107 sec 0.75762 49.77 49.77 0.0039487
0.0001405 sec 1.053 39.967 39.967 0.0044072
0.00017993 sec 1.3482 23.143 23.143 0.0032675
0.00037708 sec 2.8228 23.143 -0.021071 -6.2287e-06
0.00076951 sec 5.7492 15 -0.042938 -2.5851e-05
0.0014014 sec 10.437 15 -0.078013 -8.5265e-05
0.0023449 sec 17.382 15 -0.13009 -0.00023679
0.0036773 sec 27.079 15 -0.20304 -0.00057575
0.0054808 sec 40 15 -0.30067 -0.0012595
0.0072843 sec 52.691 15 -0.39703 -0.0021907
0.01 sec 71.373 15 -0.53973 -0.0040341
0.013562 sec 95.119 15 51.176 0.50976
⋮
maxEnginePower=20×4 timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
_________ ___________ _____________ ____________ ___________
15.17 sec 750 78.052 78.052 6.1302
15.16 sec 750 77.841 77.841 6.1136
15.15 sec 750 77.556 77.556 6.0912
15.14 sec 750 77.326 77.326 6.0732
15.18 sec 750 77.277 77.277 6.0693
15.13 sec 750 77.157 77.157 6.0599
15.12 sec 750 77.082 77.082 6.054
15.11 sec 750 77.067 77.075 6.0534
15.1 sec 750 77.067 77.067 6.0528
15.09 sec 750 77.059 77.059 6.0522
15.08 sec 750 77.051 77.051 6.0516
15.07 sec 750 77.042 77.042 6.0509
15.06 sec 750 77.034 77.034 6.0502
15.05 sec 750 77.025 77.025 6.0495
15.04 sec 750 77.016 77.016 6.0488
15.03 sec 750 77.006 77.006 6.0481
⋮
tall 配列でデータを可視化する

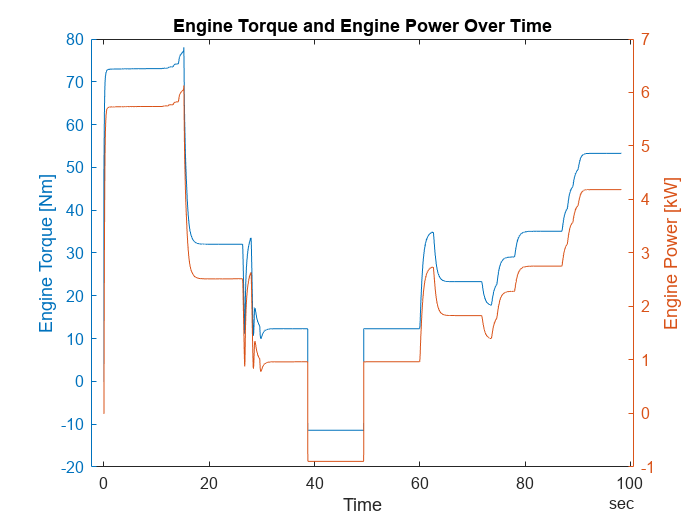

2 つの Y 軸を持つプロットで、時間の経過に伴う EngineTorque 信号と EnginePower 信号を可視化します。
figure yyaxis left plot(ttSubset.t, ttSubset.EngineTorque) title("Engine Torque and Engine Power Over Time") xlabel("Time") ylabel("Engine Torque [Nm]") yyaxis right plot(ttSubset.t, ttSubset.EnginePower) ylabel("Engine Power [kW]")
![Figure contains an axes object. The axes object with title Engine Torque and Engine Power Over Time, xlabel Time, ylabel Engine Power [kW] contains 2 objects of type line.](../../examples/vnt/win64/AnalyzeDataUsingMDFDatastoreAndTallArraysExample_01.png)
データ セット全体へのスケーリング
head から返された小さなデータを使用する代わりに、完全な tall timetable を使用して、データ セット全体に同じ手順を適用するようにスケールアップします。
tt = tall(mds)
tt =
M×3 tall timetable
t EngineSpeed TorqueCommand EngineTorque
______________ ___________ _____________ ____________
0 sec 0 0 47.153
0 sec 2.37e-26 0 47.153
1.47e-05 sec 0.11056 47.158 47.158
8.85e-05 sec 0.66312 48.708 48.708
0.00010107 sec 0.75762 49.77 49.77
0.00010107 sec 0.75762 49.77 49.77
0.0001405 sec 1.053 39.967 39.967
0.00017993 sec 1.3482 23.143 23.143
: : : :
: : : :
まず、tall timetable から重複した行を削除します。
tt = unique(tt)
tt =
M×3 tall timetable
t EngineSpeed TorqueCommand EngineTorque
_ ___________ _____________ ____________
? ? ? ?
? ? ? ?
? ? ? ?
: : : :
: : : :
Preview deferred. Learn more.
次に、エンジン出力を計算し、最大の EnginePower 値を持つ上位 20 行を取得します。
tt.EnginePower = (pi * tt.EngineSpeed .* tt.EngineTorque) / (30 * 1000)
tt =
M×4 tall timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
_ ___________ _____________ ____________ ___________
? ? ? ? ?
? ? ? ? ?
? ? ? ? ?
: : : : :
: : : : :
Preview deferred. Learn more.
maxEnginePower = topkrows(tt, 20, "EnginePower")maxEnginePower =
M×4 tall timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
_ ___________ _____________ ____________ ___________
? ? ? ? ?
? ? ? ? ?
? ? ? ? ?
: : : : :
: : : : :
Preview deferred. Learn more.
[tt, maxEnginePower] = gather(tt, maxEnginePower)
Evaluating tall expression using the Parallel Pool 'Processes': - Pass 1 of 1: Completed in 0.95 sec Evaluation completed in 1.4 sec
tt=359326×4 timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
______________ ___________ _____________ ____________ ___________
0 sec 0 0 47.153 0
0 sec 2.37e-26 0 47.153 1.1703e-28
1.47e-05 sec 0.11056 47.158 47.158 0.00054599
8.85e-05 sec 0.66312 48.708 48.708 0.0033824
0.00010107 sec 0.75762 49.77 49.77 0.0039487
0.0001405 sec 1.053 39.967 39.967 0.0044072
0.00017993 sec 1.3482 23.143 23.143 0.0032675
0.00037708 sec 2.8228 23.143 -0.021071 -6.2287e-06
0.00076951 sec 5.7492 15 -0.042938 -2.5851e-05
0.0014014 sec 10.437 15 -0.078013 -8.5265e-05
0.0023449 sec 17.382 15 -0.13009 -0.00023679
0.0036773 sec 27.079 15 -0.20304 -0.00057575
0.0054808 sec 40 15 -0.30067 -0.0012595
0.0072843 sec 52.691 15 -0.39703 -0.0021907
0.01 sec 71.373 15 -0.53973 -0.0040341
0.013562 sec 95.119 15 51.176 0.50976
⋮
maxEnginePower=20×4 timetable
t EngineSpeed TorqueCommand EngineTorque EnginePower
__________ ___________ _____________ ____________ ___________
3819.8 sec 5000 217.53 217.53 113.9
3819.8 sec 5000 217.53 217.53 113.9
3819.8 sec 5000 217.53 217.53 113.9
3819.8 sec 5000 217.53 217.53 113.9
3819.8 sec 5000 217.53 217.53 113.9
3819.9 sec 5000 217.53 217.53 113.9
3819.9 sec 5000 217.53 217.53 113.9
3819.9 sec 5000 217.53 217.53 113.9
3819.9 sec 5000 217.52 217.52 113.89
3819.9 sec 5000 217.52 217.52 113.89
3820 sec 5000 217.52 217.52 113.89
3820.1 sec 5000 217.52 217.52 113.89
3820.2 sec 5000 217.52 217.52 113.89
3820.3 sec 5000 217.52 217.52 113.89
3820.4 sec 5000 217.52 217.52 113.89
3820.5 sec 5000 217.52 217.52 113.89
⋮
最後に、2 つの Y 軸を持つプロットで、EngineTorque 信号と EnginePower 信号を時間の経過に沿って可視化します。
figure yyaxis left plot(tt.t, tt.EngineTorque) title("Engine Torque and Engine Power Over Time") xlabel("Time") ylabel("Engine Torque [Nm]") yyaxis right plot(tt.t, tt.EnginePower) ylabel("Engine Power [kW]")
![Figure contains an axes object. The axes object with title Engine Torque and Engine Power Over Time, xlabel Time, ylabel Engine Power [kW] contains 2 objects of type line.](../../examples/vnt/win64/AnalyzeDataUsingMDFDatastoreAndTallArraysExample_02.png)
MDFファイルを閉じる
ワークスペースから MDF データストア変数をクリアして、MDF ファイルへのアクセスを閉じます。
clear mds
