温度データのポストとチャネルからの読み取り

この例では、環境データの収集を行い、デバイスから ThingSpeak™ チャネルにポストする方法を説明します。ESP8266 と ThingSpeak Communication Library を使用してチャネルにデータをポストし、チャネルからデータを取得します。

サポートされるハードウェア

ESP-8266–12
ESP8266–12E

この例では、アナログサーミスターと ESP8266–12 の内蔵 ADC を使用して電圧を読み取り、温度に変換します。サーミスターは、温度に反比例する抵抗をもつデバイスです。サーミスターのキャリブレーションデータはチャネルに保存され、デバイスによって読み取られます。キャリブレーションデータは、Steinhart-Hart モデルへの近似から求められます。一部の製造業者は、このキャリブレーションデータをデバイスと共に提供しています。サーミスターの抵抗値を 3 つの異なる温度で測定することによって、ユーザー自身がパラメーターを近似することができます。詳細については、温度係数のキャリブレーションを参照してください。

前提条件

ThingSpeak チャネルを作成します。
少なくとも 2 つのフィールドを必ず有効にします。1 つは読み取り用で、1 つは書き込み用です。データは、Field 1、2、および 3 に書き込まれます。Field 6、7、および 8 は、温度キャリブレーション係数を格納するために使用します。次のイメージは、1 つのチャネル設定の [Channel Settings] ビューを示しています。
Read API キーと Write API キーを記録します。これらは、[Channel Settings] ビューの [API Keys] タブ (イメージ内の丸印) にあります。
Web ブラウザーのアドレスバーを使用して、キャリブレーションフィールドに入力します。ここでの値は推定値です。これらの値から始めて、温度係数のキャリブレーションの説明に従ってサーミスターのキャリブレーションを行うことができます。以下のテキストを実際の Write API キーに変更し、ブラウザーのアドレスバーに直接貼り付けます。
係数 a を設定します。
```
https://api.thingspeak.com/update?api_key=YOUR WRITE API KEY&field6=0.002039
```
係数 b を設定します。
```
https://api.thingspeak.com/update?api_key=YOUR WRITE API KEY&field7=0.0000672
```
係数 c を設定します。
```
https://api.thingspeak.com/update?api_key=YOUR WRITE API KEY&field8=0.0000008929
```
ブラウザーがチャネル内のエントリ数を返します。チャネルを作成したばかりの場合、3 つの必須キャリブレーションフィールドに入力すると、ブラウザーが 1、2、および 3 を返します。

必要なハードウェア

ESP8266。この例では、NodeMCU 開発ボードで ESP8266–12E を使用します。ESP8266–01 では ADC ピンを利用できません。ESP8266–01 でデジタルインターフェイス温度センサーを使用することは可能です。
10 kΩ のサーミスター (例、Cantherm MF52A2103J3470)
10 kΩ の抵抗器 (耐性の高い (1% 以下) 抵抗器によって、よりよい結果が得られます)
ブレッドボード
ジャンパーワイヤー (3 本以上)

回路図と接続

接続:

サーミスターの 1 つのピンから NodeMCU の A0 ピンへ。
サーミスターの 2 番目のピンから 10 kΩ の抵抗器へ。
抵抗器の 2 番目のピンからグラウンドへ。グラウンドは、必ず NodeMCU と共通にしてください。

ESP8266 のプログラム

最新の Arduino^® IDE をダウンロードします。
Arduino と ESP8266 用に ThingSpeak ライブラリを追加します。
[スケッチ]、[ライブラリをインクルード]、[ライブラリを管理] を選択します。[ThingSpeak] を選択してスケッチに追加します。
ESP8266 ボードのパッケージを追加します。
1. [ファイル]、[環境設定] で、[追加のボードマネージャの URL] に http://arduino.esp8266.com/stable/package_esp8266com_index.json と入力します。
2. [ツール]、[ボード]、[ボードマネージャ] を選択します。検索バーに ESP8266 と入力し、パッケージをインストールします。
Arduino IDE で適切なポートとボードを選択します。この例の生成に使用されたハードウェアでは、Node MCU 1.0 (ESP 8266–12E) オプションが使用されています。

アプリケーションを作成します。

Arduino IDE で新しいウィンドウを開き、ファイルを保存します。ここに提供されたコードを追加します。ワイヤレスネットワーク情報、チャネル ID (1 つのチャネルを使用可能)、Read API キー、および Write API キーを必ず変更してください。コード内の係数は、プログラムがチャネルから読み取るため、変更する必要がありません。

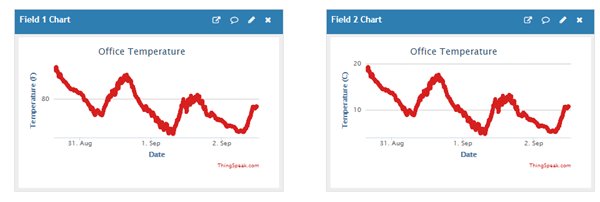

接続すると、デバイスは 2 分ごとにサーミスターにかかった電圧を測定します。また、チャネルに格納されたキャリブレーションを基に温度を計算し、その温度をチャネルにポストします。

完全なコードのコピーと貼り付け

#include <ThingSpeak.h>
#include <ESP8266WiFi.h>

// Network Parameters
const char* ssid     = "SSSSSSS";
const char* password = "PPPPPPPPPP";

// ThingSpeak information
char thingSpeakAddress[] = "api.thingspeak.com";
unsigned long channelID = NNNNNN;
char* readAPIKey = "XXXXXXXXXXXXXXXX";
char* writeAPIKey = "YYYYYYYYYYYYYYYY";
const unsigned long postingInterval = 120L * 1000L;
unsigned int dataFieldOne = 1;                            // Field to write temperature data
unsigned int dataFieldTwo = 2;                       // Field to write temperature data
unsigned int dataFieldThree = 3;                     // Field to write elapsed time data
unsigned int aField = 6;                             //Field to hold first constant of the thermistor calibration
unsigned int bField = 7;                             //Field to hold second constant of the thermistor calibration
unsigned int cField = 8;                             //Field to hold third constant of the thermistor calibration

// Global variables
// These constants are device specific.  You will need to get them from the manufacturer or determine them yourself.
float aConst = 2.25E-02;
float bConst = -0.003422894649;
float cConst = 0.00001518485044;

unsigned long lastConnectionTime = 0;
long lastUpdateTime = 0;
WiFiClient client;

void setup() {

Serial.begin(9600);
Serial.println("Start");
connectWiFi();

// Read the constants at startup.
aConst = readTSData( channelID, aField );
bConst = readTSData( channelID, bField );
cConst = readTSData( channelID, cField );
}

void loop() {

    // Only update if posting time is exceeded
    if (millis() - lastUpdateTime >=  postingInterval) {

        float fahrenheitTemperature, celsiusTemperature;

        lastUpdateTime = millis();

        float readValue = analogRead(A0);
        float logR = log( 10000 * ( 1024 / readValue - 1 ));                 // Separate the calculation for simplicity and debugging

        celsiusTemperature = 1 / ( aConst + bConst * logR + cConst * pow(logR,3) ) - 273.15;   // Calculate the temperature in Celsius
        fahrenheitTemperature = celsiusTemperature * 9 / 5 + 32;
        Serial.println("ADC =  " + String( readValue )+ " Temp = "+String( fahrenheitTemperature ));
        write2TSData( channelID , dataFieldOne , celsiusTemperature , dataFieldTwo , fahrenheitTemperature , dataFieldThree , millis() );      // Write the temperature in F, C, and time since starting.
    }
}

int connectWiFi(){

    while (WiFi.status() != WL_CONNECTED) {

        WiFi.begin( ssid, password );
        delay(2500);
        Serial.println("Connecting to WiFi");
    }

    Serial.println( "Connected" );
    ThingSpeak.begin( client );
}

  float readTSData( long TSChannel,unsigned int TSField ){

  float data =  ThingSpeak.readFloatField( TSChannel, TSField, readAPIKey );
  Serial.println( " Data read from ThingSpeak: " + String( data, 9 ) );
  return data;

}

// Use this function if you want to write a single field
int writeTSData( long TSChannel, unsigned int TSField, float data ){
  int  writeSuccess = ThingSpeak.writeField( TSChannel, TSField, data, writeAPIKey ); // Write the data to the channel
  if ( writeSuccess ){

    Serial.println( String(data) + " written to Thingspeak." );
    }

    return writeSuccess;
}

//use this function if you want multiple fields simultaneously
int write2TSData( long TSChannel, unsigned int TSField1, float field1Data, unsigned int TSField2, long field2Data, unsigned int TSField3, long field3Data ){

  ThingSpeak.setField( TSField1, field1Data );
  ThingSpeak.setField( TSField2, field2Data );
  ThingSpeak.setField( TSField3, field3Data );

  int writeSuccess = ThingSpeak.writeFields( TSChannel, writeAPIKey );
  return writeSuccess;
}

最初のセクションは、変数の初期化です。Read API キーと Write API キー、チャネル番号、およびワイヤレスネットワークの接続情報を必ず編集してください。

#include <ThingSpeak.h>
#include <ESP8266WiFi.h>

// Network Parameters
const char* ssid     = "SSSSSSS";
const char* password = "PPPPPPPPPP";

// ThingSpeak information
char thingSpeakAddress[] = "api.thingspeak.com";
unsigned long channelID = NNNNNN;
char* readAPIKey = "XXXXXXXXXXXXXXXX";
char* writeAPIKey = "YYYYYYYYYYYYYYYY";
const unsigned long postingInterval = 120L * 1000L;
unsigned int dataFieldOne = 1;                            // Field to write temperature data
unsigned int dataFieldTwo = 2;                       // Field to write temperature data
unsigned int dataFieldThree = 3;                     // Field to write elapsed time data
unsigned int aField = 6;                             //Field to hold first constant of the thermistor calibration
unsigned int bField = 7;                             //Field to hold second constant of the thermistor calibration
unsigned int cField = 8;                             //Field to hold third constant of the thermistor calibration

// Global variables
// These constants are device specific.  You will need to get them from the manufacturer or determine them yourself.
float aConst = 2.25E-02;
float bConst = -0.003422894649;
float cConst = 0.00001518485044;

unsigned long lastConnectionTime = 0;
long lastUpdateTime = 0;
WiFiClient client;

関数 setup で、シリアルモニターを開始し、キャリブレーションの定数を読み取ります。

void setup() {

Serial.begin(9600);
Serial.println("Start");
connectWiFi();

// Read the constants at startup.
aConst = readTSData( channelID, aField );
bConst = readTSData( channelID, bField );
cConst = readTSData( channelID, cField );
}

メインループでは、温度を読み取ってからの時間を継続的に確認します。設定された時間が経過すると、デバイスが読み取られ、温度が計算され、出力がチャネルに書き込まれます。

void loop() {

    // Only update if posting time is exceeded
    if (millis() - lastUpdateTime >=  postingInterval) {

        float fahrenheitTemperature, celsiusTemperature;

        lastUpdateTime = millis();

        float readValue = analogRead(A0);
        float logR = log( 10000 * ( 1024 / readValue - 1 ));                 // Separate the calculation for simplicity and debugging

        celsiusTemperature = 1 / ( aConst + bConst * logR + cConst * pow(logR,3) ) - 273.15;   // Calculate the temperature in Celsius
        fahrenheitTemperature = celsiusTemperature * 9 / 5 + 32;
        Serial.println("ADC =  " + String( readValue )+ " Temp = "+String( fahrenheitTemperature ));
        write2TSData( channelID , dataFieldOne , celsiusTemperature , dataFieldTwo , fahrenheitTemperature , dataFieldThree , millis() );      // Write the temperature in F, C, and time since starting.
    }
}

関数 connectWiFi を使用して、デバイスをワイヤレスネットワークに接続します。

int connectWiFi(){

    while (WiFi.status() != WL_CONNECTED) {

        WiFi.begin( ssid, password );
        delay(2500);
        Serial.println("Connecting to WiFi");
    }

    Serial.println( "Connected" );
    ThingSpeak.begin( client );
}

readTSData により、チャネル上の単一のフィールドからデータを読み取ります。writeTSData を使用して ThingSpeak に 1 つの値を書き込み、write2TSdata で複数の値を同時に書き込みます。

float readTSData( long TSChannel,unsigned int TSField ){

  float data =  ThingSpeak.readFloatField( TSChannel, TSField, readAPIKey );
  Serial.println( " Data read from ThingSpeak: " + String( data, 9 ) );
  return data;

}

// Use this function if you want to write a single field
int writeTSData( long TSChannel, unsigned int TSField, float data ){
  int  writeSuccess = ThingSpeak.writeField( TSChannel, TSField, data, writeAPIKey ); // Write the data to the channel
  if ( writeSuccess ){

    Serial.println( String(data) + " written to Thingspeak." );
    }

    return writeSuccess;
}

//use this function if you want multiple fields simultaneously
int write2TSData( long TSChannel, unsigned int TSField1, float field1Data, unsigned int TSField2, long field2Data, unsigned int TSField3, long field3Data ){

  ThingSpeak.setField( TSField1, field1Data );
  ThingSpeak.setField( TSField2, field2Data );
  ThingSpeak.setField( TSField3, field3Data );

  int writeSuccess = ThingSpeak.writeFields( TSChannel, writeAPIKey );
  return writeSuccess;
}

温度係数のキャリブレーション

この例では Steinhart-Hart モデルを使用して、測定されたサーミスターの抵抗値を温度に変換します。モデルの形式は次のとおりです。

T = 1 / ( A + B * ln( R ) + C * ln( R ) )³

係数は、サーミスターの抵抗値を異なる 3 つの温度で測定することにより決定できます。氷水槽は 0°C に極めて近く、室温は一般に 24～26°C です。熱湯が手に入る場合は、100°C を利用できます。熱湯がない場合は、サーミスターを指でつまみ、推定の表面温度として 33°C を用いることができます。次の手順によって、デバイスを使用して係数のキャリブレーションを行うことができます。

係数を初期化します。これらの値か、他の推定値を使用してください。
```
A = 3.76595E-03
B = -1.98462E-04
C = 1.81973E-06
```
デバイスを起動して、シリアルモニターを確認します。ADC の値は正確な電圧の測定値ですが、温度は正しく計算されません。
氷水槽 (0°C) にサーミスターを浸けます。ADC の値を次の式で抵抗値に変換します。
サーミスタ抵抗値 R = 10⁵*( 1024 / ADC-1 )
室温 (約 25°C) と高い温度について、その温度と ADC の値を記録します。熱湯が入手できない場合は、サーミスターを指でつまんで 33°C と推定するのが妥当です。
すべての ADC 値を抵抗値に変換し、この Thermistor Calculator を使用して、サーミスターの係数の解を求めます。新しい係数をチャネルにアップロードして、デバイスをリセットします。
