コンポーネントの動作の記述
アーキテクチャ モデルでのコンポーネントの動作を定義してシステム設計を実装します。
Simulink のモデルまたはサブシステムにコンポーネントをリンクする。
Stateflow のステート マシンの動作をコンポーネントに追加する。
Simscape の物理的動作をコンポーネントに追加する。
既存の Functional Mockup Unit (FMU) にコンポーネントをリンクする。
パラメーターをモデル引数として指定して、コンポーネントにインスタンス固有の値を設定します。同じ参照モデルまたはアーキテクチャにリンクされた各コンポーネントで、独立した値をパラメーターに指定できます。
ブロック
| Component | アーキテクチャ モデルへのコンポーネントの追加 |
| Reference Component | Link to architectural definition or Simulink behavior |
クラス
関数
ツール
| アーキテクチャ ビュー ギャラリー | Create and manage views and sequence diagrams |
| パラメーター エディター | Add, edit, and promote parameters for architectures and components (R2022b 以降) |
| シーケンス ビューアー | Visualize messages, events, states, transitions, and functions |
| 割り当てエディター | モデル間の割り当ての作成と管理 |
トピック
- Implement Component Behavior Using Simulink
Associate components with behavior models in Simulink.
- Implement Component Behavior Using Simscape
Associate components with physical behavior in Simscape. (R2021b 以降)
- Implement Component Behavior Using Stateflow Charts
Associate components with state machine behavior in Stateflow. (R2021a 以降)
- Implement Component Behavior Using Activity Diagrams
Associate components with functional behavior models in Activity Diagram.
注目の例
Use Parameters to Store Instance Values with Components
Use instance-specific parameter values on referenced models to specify component parameters independently.

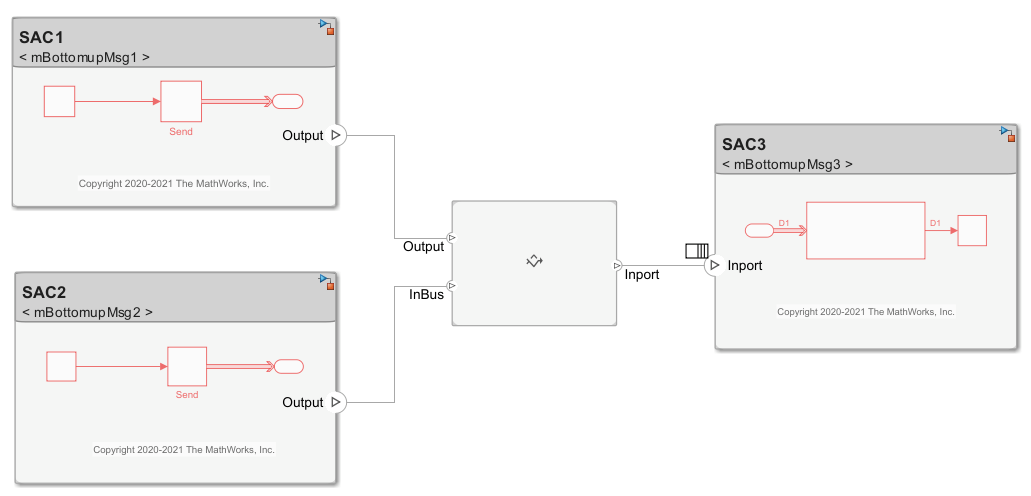

Adapter ブロックを使用したアーキテクチャのメッセージ接続のマージ
Adapter ブロックを使用して、システム アーキテクチャの参照コンポーネント間でメッセージをルーティングする。
モデルベース システムズ エンジニアリングを使用したインスリン注入ポンプの設計
System Composer を使用してバリアント解析を行うことでインスリン注入ポンプを設計する。
宇宙ベースの用途向けのモデルベース システムズ エンジニアリング
CubeSat モデルベース システムズ エンジニアリング プロジェクト テンプレートを確認する。
Build Architecture Models Programmatically
Programmatically build an architecture model.
Visualize Mass-Spring-Damper Data in System Composer with Dashboard Block
Build architecture model with dashboard blocks.
Use FMU Components with Architectural Data in Architecture Models
FMU components with architectural data in architecture models.
Validate Requirements for Machine Cooling System Architecture
Validate requirements using a machine cooling example.
