Simulink データ ディクショナリ エントリの要件へのリンク

Simulink® データ ディクショナリのエントリに要件のトレーサビリティ リンクを作成できます。このプロセスは、他のモデル オブジェクトへのリンクの設定と似ています。モデル エクスプローラーで、データ ディクショナリ エントリを右クリックして [要件] を選択し、選択ベースのリンクのオプションのいずれかを選択します。また、リンク エディターを使用することもできます。

この例は、データ ディクショナリ エントリへのリンク方法を示しています。

  1. example_sldemo_fuelsys_dd_controller モデルを開きます。MATLAB® コマンド ラインで以下のように入力します。

    openExample('simulink/IdentifyPerformanceSlowdownsUsingTheSimulinkProfilerExample')
    open_system('example_sldemo_fuelsys_dd_controller')
    close_system('profiling_example_fuelcontrol_model')

  2. example_sldemo_fuelsys_dd_controller モデルで、リンクされたデータ ディクショナリを開きます。モデルの左下隅でモデルのデータ バッジをクリックし、[外部データ] リンクをクリックします。

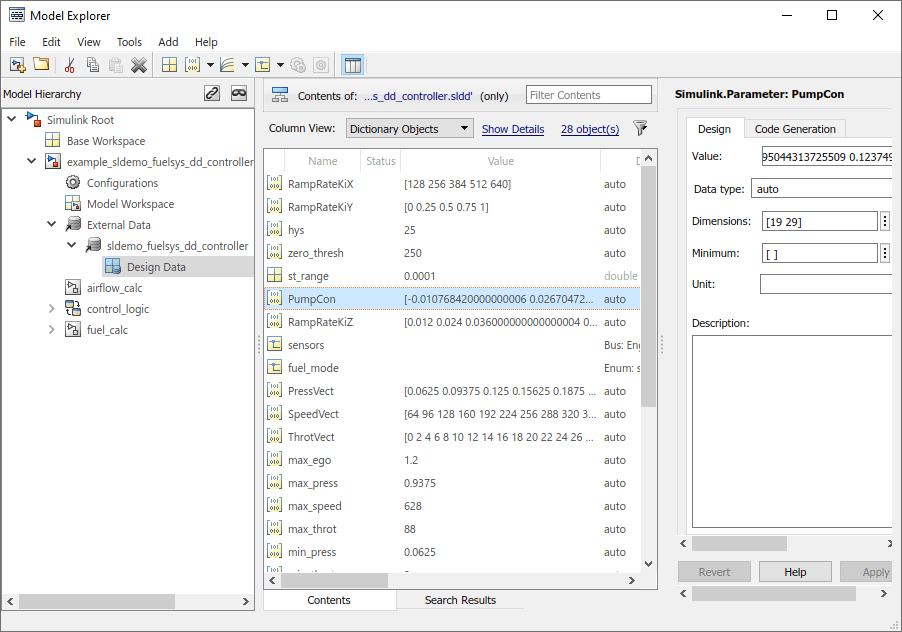

  3. モデル エクスプローラーの [モデルの階層構造] ペインの [外部データ] ノードの下で、sldemo_fuelsys_dd_controller データ ディクショナリ ノードを展開します。

  4. [データの設計] を選択します。

  5. PumpCon パラメーターを見つけます。

  6. example_sldemo_fuelsys_dd_controller モデルで、airflow_calc サブシステムを開き、Pumping Constant ルックアップ テーブルを選択します。

  7. モデル エクスプローラーで、PumpCon パラメーターを右クリックし、[要件][Simulink の選択内容へのリンク] を選択して、2 つの項目間のリンクを作成します。

  8. PumpCon パラメーターを右クリックし [要件] を選択してリンクを確認し、[要件] サブメニューの上部にあるナビゲーション ショートカットを選択します。Simulink でルックアップ テーブルが強調表示されます。
