保護モデルの機能

この例では、保護モデルを作成して、それをノーマル モード シミュレーション、アクセラレータ モード シミュレーション、およびコード生成で使用する方法を示します。

保護モデルを作成するには、Simulink® Coder™ をインストールしておかなければなりません。保護モデルの読み取り専用ビューを生成するには、Simulink® Report Generator™ をインストールしておかなければなりません。

モデル例を開く

IterativeCounter プロジェクトを開くには、例を開きます。プロジェクトの起動時に CounterSystem モデルが開きます。

ライン スタイルを更新するには、モデルを更新します。Simulink® ツールストリップの [モデル化] タブで [モデルの更新] をクリックします。ライン スタイルを使用してバスを視覚的に識別できます。

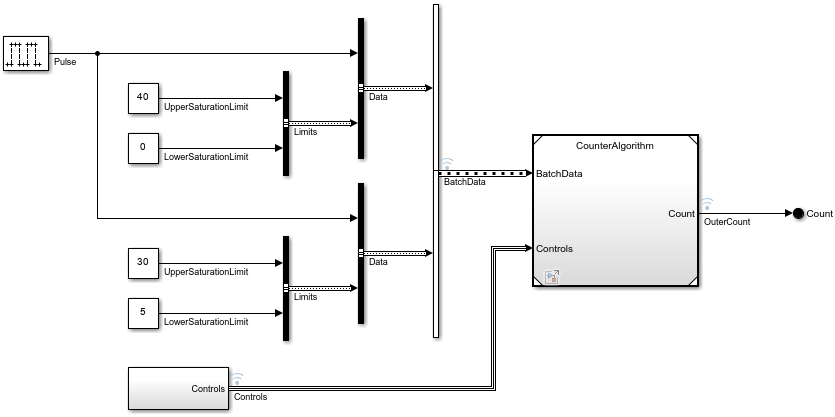

Model CounterSystem

参照されるモデルの保護

Model ブロックは CounterAlgorithm という名前のモデルを参照しています。参照モデルを保護するには、Model ブロックを選択します。次に、Simulink ツールストリップの [Model ブロック] タブで [保護] をクリックします。

Model Block tab with pointer on Protect button

[保護モデルの作成者] が開き、保護モデルのオプションが表示されます。

この例では、[サポートされる機能] で、[読み取り専用ビュー][シミュレーション]、および [コード生成] を選択します。サポートされる機能をパスワードで保護するために、アクションごとにパスワードを入力します。生成コードのコンパイル済みのバイナリとヘッダーのみを含めるために、[コンテンツ タイプ]Binaries に設定します。

Protected Model Creator

指定されたオプションに従って保護モデルを生成するには、[作成] をクリックします。

既定では、保護モデルの CounterAlgorithm_protected.mlproj という名前のプロジェクト アーカイブが指定の保存先フォルダーに生成されます。プロジェクト アーカイブには、保護モデル CounterAlgorithm.slxp とその依存関係が簡単に共有できるようにパッケージ化されています。プロジェクト アーカイブには、たとえば、保護モデル用に分離された環境と、保護モデルによって使用される変数を定義するデータ ディクショナリを提供するハーネス モデルが含まれます。

プロジェクト アーカイブからプロジェクトを作成するには、プロジェクト アーカイブをダブルクリックします。保護モデルを使用するには、保護モデル プロジェクトを別のプロジェクトから参照できます。

保護モデルはノーマル モード シミュレーション、アクセラレータ モード シミュレーション、およびコード生成で使用できます。モデルの読み取り専用ビューを開くこともできます。元のモデル ファイルは不要です。

保護モデルは既にコンパイルされていて、シミュレーションとコード生成を高速化できます。

保護モデルの使用

Model ブロックが保護モデルを参照する場合、ブロックに盾のマーク が表示されます。

Model block with shield badge

パスワードで保護された機能を有効にするには、盾のマークを右クリックし、[承認] を選択します。保護モデルの作成時に設定したパスワードを入力します。

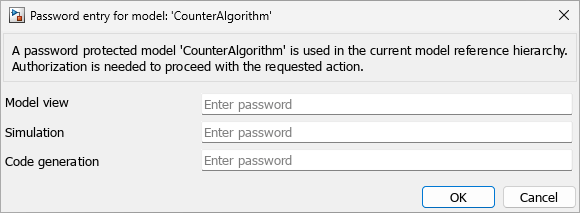

Protected model password dialog box

パスワードの入力後、ノーマル モードまたはアクセラレータ モードのいずれかでモデルをシミュレートできます。最上位モデルのコードも生成できます。

保護モデルの読み取り専用ビューを開くには、Model ブロックをダブルクリックするか、盾のマークを右クリックして [Web ビューの表示] を選択します。

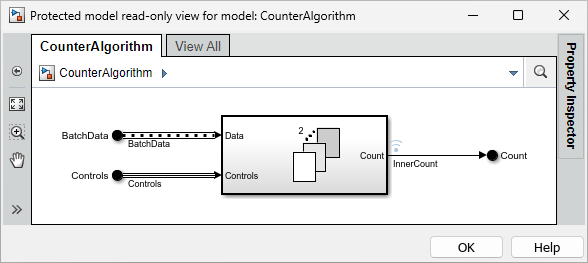

Protected model read-only view with Property Inspector collapsed

保護モデルのレポートを開くには、盾のマークを右クリックし、[レポートの表示] を選択します。

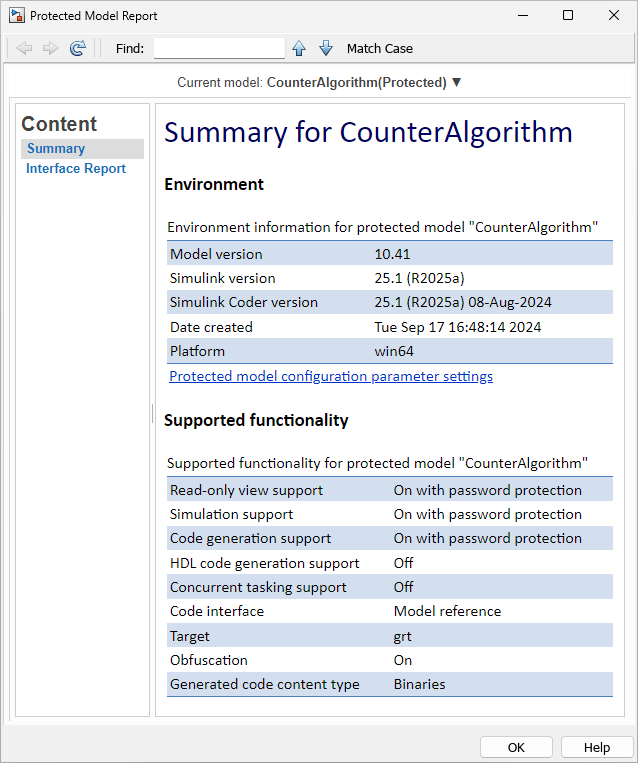

Protected model report
