Data Type Duplicate

すべての入力を強制的に同じデータ型にする

ライブラリ:
Simulink / Signal Attributes
HDL Coder / Signal Attributes

説明

Data Type Duplicate ブロックは、すべての入力を同じデータ型にします。次元、実数/複素数、サンプル時間など、入力信号のその他の属性は独立です。

Data Type Duplicate ブロックを使用して、ブロック間のデータ型の整合性をチェックできます。すべての信号が同じデータ型をもたない場合、このブロックはエラーメッセージを返します。

Data Type Duplicate ブロックは、一般にブロックの 1 つの入力信号によって他のすべてのブロックのデータ型を制御する場合に使用します。他のブロックは、逆伝播によってデータ型を継承するように設定されます。

このブロックは、ユーザー作成ライブラリでも使用できます。これらのライブラリブロックは任意のモデルに置くことができ、すべてのライブラリブロックのデータ型は、そのモデルでの用途に従って構成されます。複製 (duplication) よりも複雑なデータ型ルールをもつライブラリブロックを作成するには、Data Type Propagation ブロックを使用してください。

例

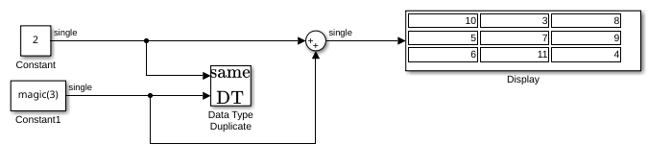

Data Type Duplicate ブロックによるデータ型の制御

この例は、Data Type Duplicate ブロックを使用して、モデルのデータ型を制御する方法を示します。

モデルを開く

端子

入力

すべて展開する

Port_1 — 1 番目の入力信号
スカラー | ベクトル | 行列 | N 次元配列

1 番目の入力信号。スカラー、ベクトル、行列または N 次元配列として指定します。すべての信号が同じデータ型をもたない場合、このブロックはエラーメッセージを返します。

Port_N — N 番目の入力信号
スカラー | ベクトル | 行列 | N 次元配列

N 番目の入力信号。スカラー、ベクトル、行列または N 次元配列として指定します。すべての信号が同じデータ型をもたない場合、このブロックはエラーメッセージを返します。

パラメーター

すべて展開する

入力端子の数 — ブロック入力の数
`2` (既定値) | 実数値の正の整数

このブロックへの入力の数を実数値の正の整数として指定します。

プログラムでの使用

ブロックパラメーター: NumInputPorts

型: 文字ベクトル

値: 実数値の正の整数

既定の設定: '2'

ブロックの特性

データ型	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single` \| `string`
直達	`いいえ`
多次元信号	`はい`
可変サイズの信号	`はい`
ゼロクロッシング検出	`いいえ`

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

HDL コード生成
HDL Coder™ を使用して FPGA 設計および ASIC 設計のための Verilog および VHDL のコードを生成します。

HDL Coder™ には、HDL の実装および合成されたロジックに影響する追加のコンフィギュレーションオプションがあります。

HDL アーキテクチャ

このブロックは、コードを生成するサブシステムと同じデータ型をもつように入力を強制するために使用できますが、ハードウェア実装には含まれません。
