衛星シナリオのモデル化、可視化、および解析

ライブ スクリプトを開く

この例では、軌道上の衛星をモデル化し、衛星と地上局間のアクセスを解析し、衛星の視野と地上経路を可視化する方法を示します。

衛星シナリオの作成

開始時刻が 2020 年 6 月 2 日午前 8 時 23 分 (UTC)、終了時刻が 5 時間後の衛星シナリオを作成します。シミュレーションのサンプル時間を 60 秒に設定します。

startTime = datetime(2020,6,02,8,23,0);
stopTime = startTime + hours(5);
sampleTime = 60;
sc = satelliteScenario(startTime,stopTime,sampleTime);

シナリオに衛星を追加する

threeSatelliteConstellation TLEファイルからシナリオに衛星を追加します。

sat = satellite(sc,"threeSatelliteConstellation.tle");

軌道上の衛星を表示し、20 分間のグラウンド トラックをプロットします。

show(sat)
groundTrack(sat,"LeadTime",1200);

衛星の軌道要素と位置を返す

シナリオ内の各衛星の軌道要素を表示します。

ele1 = orbitalElements(sat(1))
ele1 = struct with fields:
                       MeanMotion: 0.0525
                     Eccentricity: 1.0000e-03
                      Inclination: 55
    RightAscensionOfAscendingNode: 175.0000
              ArgumentOfPeriapsis: 100
                      MeanAnomaly: 174.9900
                           Period: 6.8557e+03
                            Epoch: 02-Jun-2020 18:43:16
                            BStar: 1.0000e-04


ele2 = orbitalElements(sat(2))
ele2 = struct with fields:
                       MeanMotion: 0.0487
                     Eccentricity: 1.0000e-03
                      Inclination: 55
    RightAscensionOfAscendingNode: 350.0000
              ArgumentOfPeriapsis: 90
                      MeanAnomaly: 310.0877
                           Period: 7.3898e+03
                            Epoch: 02-Jun-2020 18:33:26
                            BStar: 1.0000e-04


ele3 = orbitalElements(sat(3))
ele3 = struct with fields:
                       MeanMotion: 0.0496
                     Eccentricity: 1.0000e-03
                      Inclination: 55
    RightAscensionOfAscendingNode: 270
              ArgumentOfPeriapsis: 95
                      MeanAnomaly: 119.9007
                           Period: 7.2550e+03
                            Epoch: 02-Jun-2020 18:37:40
                            BStar: 1.0000e-04

2020 年 6 月 2 日PM12 時 30 分 UTC における最初の衛星の緯度、経度、高度を返します。

time = datetime(2020,6,02,12,30,0);
pos = states(sat(1),time,"CoordinateFrame","geographic")
pos = 3×1
106 ×

    0.0000
   -0.0001
    1.4212

地上局を追加する

関心のある地上局として、マドリードとキャンベラの深宇宙通信複合施設の緯度と経度を指定します。

name = ["Madrid Deep Space Communications Complex", ...
      "Canberra Deep Space Communications Complex"];
lat = [40.43139, -35.40139];
lon = [-4.24806, 148.98167];
gs = groundStation(sc,"Name",name,"Latitude",lat, ...
    "Longitude", lon);

指定した時間の方位角角、仰角、距離を返します

2020 年 6 月 2 日PM12 時 30 分 (UTC) の時点におけるマドリード深宇宙通信複合施設に対する最初の衛星の方位角角、仰角、および範囲を返します。

time = datetime(2020,6,02,12,30,0);
[az,elev,r] = aer(gs(1),sat(1),time)
az = 264.2457

elev = -34.0669

r = 9.3088e+06

衛星と地上局を使用して衛星シナリオを再生します。

play(sc)

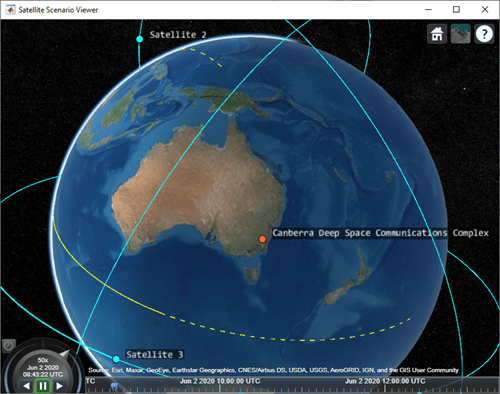

Output of animation reflecting satellites and ground stations.
