triplot

2 次元三角形プロット

説明

triplot(T,x,y) は、ベクトル x およびベクトル y の点と、三角形連結行列 T によって定義される 2 次元三角形分割をプロットします。

triplot(T,x,y,LineSpec) は、三角形分割のライン スタイルも指定します。

triplot(TO) は、2 次元の triangulation オブジェクトまたは delaunayTriangulation オブジェクトによって定義される三角形をプロットします。

triplot(___,Name,Value) は、名前と値のペアを使用して、プロットの 1 つ以上のプロパティを指定します。たとえば 'LineWidth',2 は、エッジの幅を 2 ポイントに設定します。

h = triplot(___) は、プロットの作成に使用されるチャート ライン ハンドルを返します。プロットのプロパティについてクエリおよび変更を行うには、h を使用します。詳細については、Line のプロパティ を参照してください。

すべて折りたたむ

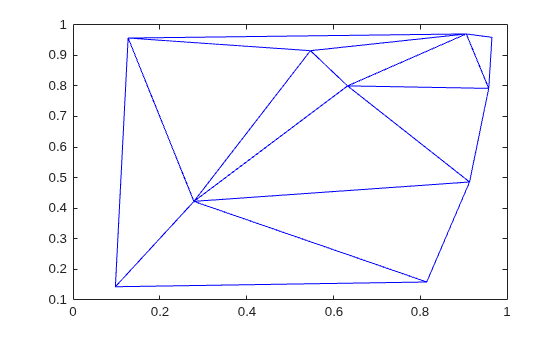

一連の 2 次元の点から Delaunay 三角形分割を作成してプロットします。

rng default;
P = rand(10,2);
T = delaunayTriangulation(P);
triplot(T)

Figure contains an axes object. The axes object contains an object of type line.

入力引数

すべて折りたたむ

三角形の連結性。各行に三角形を定義する頂点がある 3 列の行列として指定します。

x 座標。列ベクトルとして指定します。

y 座標。列ベクトルとして指定します。

ライン スタイル、マーカーおよび色。記号を含む文字ベクトルまたは string として指定します。記号の順番は任意です。3 つの特性 (ライン スタイル、マーカーおよび色) をすべて指定する必要はありません。たとえば、ライン スタイルを省略してマーカーを指定する場合、プロットはラインなしでマーカーのみを表示します。

例: '--or' は丸いマーカーをもった赤い破線

ライン スタイル説明結果として得られる線
'-'実線

Sample of solid line

'--'破線

Sample of dashed line

':'点線

Sample of dotted line

'-.'一点鎖線

Sample of dash-dotted line, with alternating dashes and dots

マーカー説明結果のマーカー
'o'

Sample of circle marker

'+'プラス記号

Sample of plus sign marker

'*'アスタリスク

Sample of asterisk marker

'.'

Sample of point marker

'x'十字

Sample of cross marker

'_'水平線

Sample of horizontal line marker

'|'垂直線

Sample of vertical line marker

's'正方形

Sample of square marker

'd'菱形

Sample of diamond line marker

'^'上向き三角形

Sample of upward-pointing triangle marker

'v'下向き三角形

Sample of downward-pointing triangle marker

'>'右向き三角形

Sample of right-pointing triangle marker

'<'左向き三角形

Sample of left-pointing triangle marker

'p'星形五角形

Sample of pentagram marker

'h'星形六角形

Sample of hexagram marker

色名省略名RGB 3 成分外観
'red''r'[1 0 0]

Sample of the color red

'green''g'[0 1 0]

Sample of the color green

'blue''b'[0 0 1]

Sample of the color blue

'cyan' 'c'[0 1 1]

Sample of the color cyan

'magenta''m'[1 0 1]

Sample of the color magenta

'yellow''y'[1 1 0]

Sample of the color yellow

'black''k'[0 0 0]

Sample of the color black

'white''w'[1 1 1]

Sample of the color white

三角形分割オブジェクト。2 次元の triangulation オブジェクトまたは delaunayTriangulation オブジェクトとして指定します。

名前と値の引数

引数のオプションのペアを Name1=Value1,...,NameN=ValueN として指定します。ここで Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後になければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、コンマを使用してそれぞれの名前と値を区切り、Name を引用符で囲みます。

例: triplot(TO,'LineStyle','--')

ここでは、プロパティの一部だけを紹介しています。完全な一覧については、Line のプロパティ を参照してください。

ラインの色。RGB 3 成分、16 進数カラー コード、色名、または省略名として指定します。既定値 [0 0 0] は、黒に相当します。

カスタム色を使用する場合は、RGB 3 成分または 16 進数カラー コードを指定します。

  • RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。

  • 16 進数カラー コードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く文字ベクトルまたは string スカラーです。これらの値では大文字小文字は区別されません。したがって、カラー コード '#FF8800''#ff8800''#F80'、および '#f80' は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラー コードを示します。

色名省略名RGB 3 成分16 進数カラー コード外観
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'該当なし該当なし該当なし色なし

MATLAB® の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラー コードを次に示します。

RGB 3 成分16 進数カラー コード外観
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

例: 'blue'

例: [0 0 1]

例: '#0000FF'

ライン スタイル。次の表にリストされたオプションのいずれかとして指定します。

ライン スタイル説明結果として得られる線
'-'実線

Sample of solid line

'--'破線

Sample of dashed line

':'点線

Sample of dotted line

'-.'一点鎖線

Sample of dash-dotted line, with alternating dashes and dots

'none'ラインなしラインなし

ライン幅。ポイント単位の正の値として指定します。1 ポイントは 1/72 インチです。ラインがマーカーをもつ場合、ライン幅はマーカー エッジにも影響します。

ライン幅をピクセルの幅より細くすることはできません。システムでライン幅をピクセルの幅より細い値に設定すると、ラインは 1 ピクセル幅で表示されます。

バージョン履歴

R2006a より前に導入
