setup
クラス: matlab.graphics.chartcontainer.ChartContainer
パッケージ: matlab.graphics.chartcontainer
チャート コンテナー サブクラスのインスタンスを設定
構文
setup(obj)
説明
setup(
はチャートの初期状態を設定します。これは、チャートが作成される際に 1 回実行されます。名前と値のペアの引数としてチャートのコンストラクター メソッドに渡されたプロパティ値はすべて、obj
)setup
メソッドの実行後に代入されます。
このメソッドを定義して、クラスの新しいインスタンスごとに初期化コードを実行します。たとえば、このメソッドを使用すると、基となるグラフィックス オブジェクトを作成し、それらのオブジェクトで初期プロパティ値を設定できます。
入力引数
obj
— クラスのオブジェクト
チャート オブジェクト
matlab.graphics.chartcontainer.ChartContainer
基底クラスから継承するクラスのオブジェクト。
例
滑らかなラインのプロット
青色の点線を平滑化バージョンのラインとともに使用して一連のデータをプロットする、SmoothPlot
というクラスを定義します。
このクラスを定義するには、次の機能をもつ以下のクラス定義を含む SmoothPlot.m
というファイルを作成します。
元のラインの x 座標データと y 座標データを保存する
XData
とYData
というパブリック プロパティ。滑らかなラインの色と幅を制御する
SmoothColor
とSmoothWidth
というパブリック プロパティ。元のデータと平滑化データの
Line
オブジェクトを保存するOriginalLine
とSmoothLine
というプライベート プロパティ。OriginalLine
およびSmoothLine
を初期化するsetup
メソッド。ユーザーがプロパティの値を変更したときにプロットを更新する
update
メソッド。平滑化バージョンの
YData
を計算するcreateSmoothData
メソッド。
classdef SmoothPlot < matlab.graphics.chartcontainer.ChartContainer properties XData (1,:) double = NaN YData (1,:) double = NaN SmoothColor (1,3) double {mustBeGreaterThanOrEqual(SmoothColor,0),... mustBeLessThanOrEqual(SmoothColor,1)} = [0.9290 0.6940 0.1250] SmoothWidth (1,1) double = 2 end properties(Access = private,Transient,NonCopyable) OriginalLine (1,1) matlab.graphics.chart.primitive.Line SmoothLine (1,1) matlab.graphics.chart.primitive.Line end methods(Access = protected) function setup(obj) % Create the axes ax = getAxes(obj); % Create the original and smooth lines obj.OriginalLine = plot(ax,NaN,NaN,'LineStyle',':'); hold(ax,'on') obj.SmoothLine = plot(ax,NaN,NaN); hold(ax,'off') end function update(obj) % Update line data obj.OriginalLine.XData = obj.XData; obj.OriginalLine.YData = obj.YData; obj.SmoothLine.XData = obj.XData; obj.SmoothLine.YData = createSmoothData(obj); % Update line color and width obj.SmoothLine.Color = obj.SmoothColor; obj.SmoothLine.LineWidth = obj.SmoothWidth; end function sm = createSmoothData(obj) % Calculate smoothed data v = ones(1,10)*0.1; sm = conv(obj.YData,v,'same'); end end end

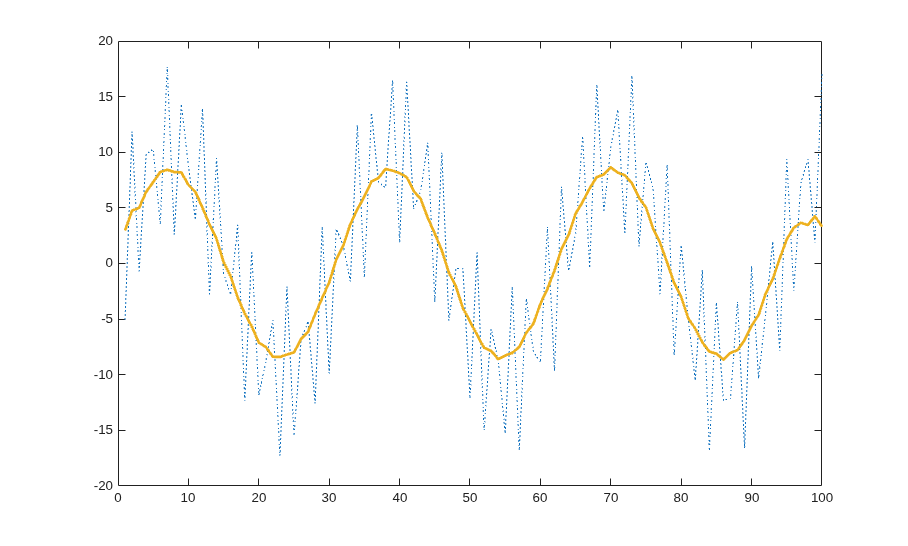

次に、x
と y
のベクトルのペアを作成します。ChartContainer
クラスによって提供される SmoothPlot
コンストラクター メソッドを呼び出すことにより、x
と y
をプロットします。'XData'
と 'YData'
の名前と値のペアの引数を指定して、オブジェクトを c
として返します。
x = 1:1:100; y = 10*sin(x./5) + 8*sin(10.*x + 0.5); c = SmoothPlot('XData',x,'YData',y);
c

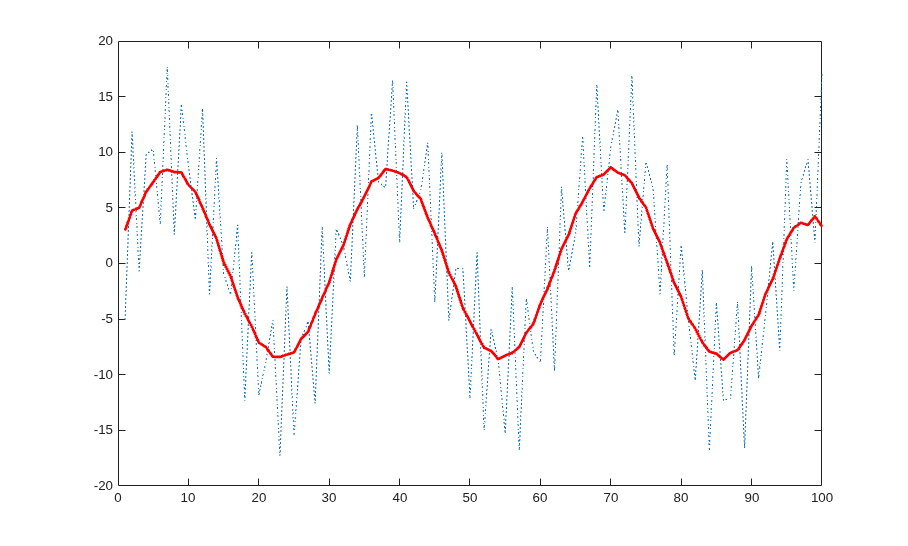

を使用して、滑らかなラインの色を赤に変更します。
c.SmoothColor = [1 0 0];
バージョン履歴
R2019b で導入R2020a: ChartContainer
サブクラスが setup
メソッドの実行後にプロパティ値を割り当てる
ChartContainer
サブクラスのインスタンスを作成し、プロパティの名前と値のペアの引数をコンストラクターに渡すと、プロパティ値は setup
メソッドの実行後に代入されます。R2019b では、プロパティ値は setup
メソッドの実行前に割り当てられます。
使用しているクラスの setup
メソッドがオブジェクト上のプロパティの値を参照する場合は、次のいずれかの方法でコードを更新できます。
プロパティを定義するときに既定値を割り当てる。
プロパティを参照するコードを
update
メソッドに移動する。
