rmedge

グラフからエッジを削除

構文

H = rmedge(G,s,t)

H = rmedge(G,idx)

説明

H = rmedge(G,s,t) は、ノード ペア s と t で指定されたエッジをグラフ G から削除します。s および t で指定された複数のエッジがある場合、それらのエッジはすべて削除されます。

H = rmedge(G,idx) は、削除するエッジをエッジ インデックス idx で指定します。エッジ インデックスはテーブル G.Edges の行番号です。

例

指定した終了ノードをもつエッジの削除

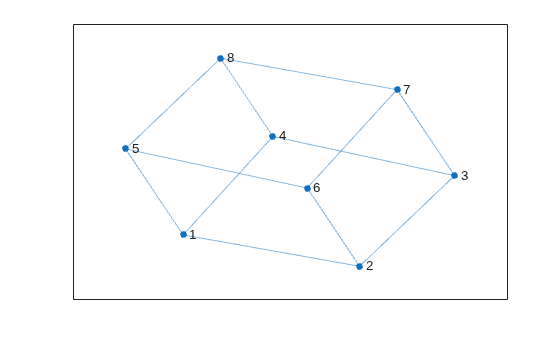

グラフを作成してプロットします。

s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 5 3 6 4 7 8 6 8 7 8];
G = graph(s,t);
plot(G)

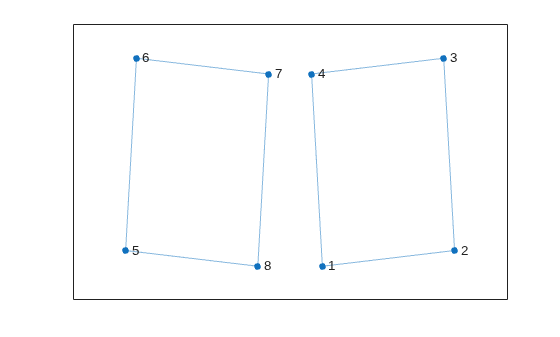

グラフから複数のエッジを削除し、結果をプロットします。

G = rmedge(G,[1 2 3 4],[5 6 7 8]);
plot(G)

指定したインデックスをもつエッジの削除

グラフを作成し、エッジ リストを表示します。

s = {'BOS' 'NYC' 'NYC' 'NYC' 'LAX'};
t = {'NYC' 'LAX' 'DEN' 'LAS' 'DCA'};
G = digraph(s,t);
G.Edges

ans=5×1 table
         EndNodes
    __________________

    {'BOS'}    {'NYC'}
    {'NYC'}    {'LAX'}
    {'NYC'}    {'DEN'}
    {'NYC'}    {'LAS'}
    {'LAX'}    {'DCA'}

エッジ インデックスを使用して、ノード 'NYC' と 'DEN' の間のエッジを削除します。

G = rmedge(G,3);
G.Edges

ans=4×1 table
         EndNodes
    __________________

    {'BOS'}    {'NYC'}
    {'NYC'}    {'LAX'}
    {'NYC'}    {'LAS'}
    {'LAX'}    {'DCA'}

自己ループの削除

この例では、グラフからすべての自己ループを削除する方法を説明します。自己ループとはノードをそのノード自体に連結するエッジです。

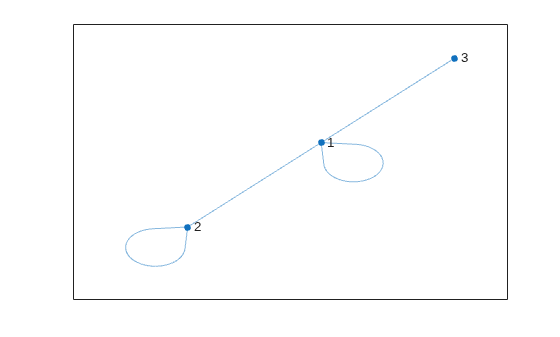

自己ループを 2 つもつグラフを作成します。

G = graph([1 1 1 2],[1 2 3 2]);
plot(G)

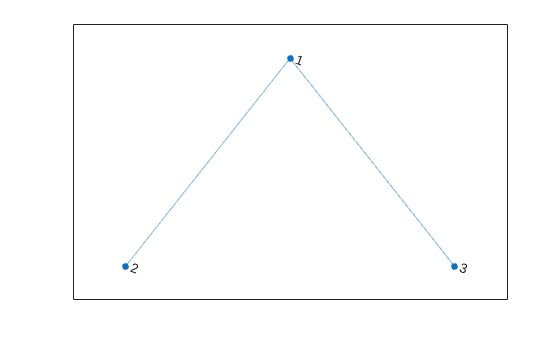

rmedge を使用してグラフからすべての自己ループを削除します。G には自己ループが 2 つしかありませんが、この手法では任意の有向グラフまたは無向グラフからすべての自己ループが削除されます。

G = rmedge(G, 1:numnodes(G), 1:numnodes(G));
plot(G)

入力引数

G — 入力グラフ

graph オブジェクト | digraph オブジェクト

入力グラフ。graph オブジェクトまたは digraph オブジェクトとして指定します。無向グラフの作成には graph を、有向グラフの作成には digraph を使用します。

例: G = graph(1,2)

例: G = digraph([1 2],[2 3])

s,t — ノード ペア (個別の引数として指定)

ノード インデックス | ノード名

ノード ペア。ノード インデックスまたはノード名の個別の引数として指定します。s および t に同じように配置された要素は、グラフ エッジのソース ノードおよびターゲット ノードを指定します。

次の表に、1 つ以上のノードを数値ノード インデックスまたはノード名のいずれかで参照するさまざまな方法を示します。

形式	単一ノード	複数ノード
ノード インデックス	スカラー 例: 1	ベクトル 例: [1 2 3]
ノード名	文字ベクトル 例: 'A'	文字ベクトルの cell 配列 例: {'A' 'B' 'C'}
	string スカラー 例: "A"	string 配列 例: ["A" "B" "C"]

例: G = rmedge(G,1,2) は、グラフ G からノード 1 とノード 2 の間のエッジを削除します。

例: G = rmedge(G,{'a' 'b'},{'d' 'c'}) は、グラフ G からエッジを 2 本削除します。その最初のエッジはノード 'a' とノード 'd' の間にあります。

idx — エッジ インデックス

スカラー | ベクトル

エッジ インデックス。スカラーまたはベクトルとして指定します。エッジ インデックスは非負の整数であり、テーブル G.Edges の行番号です。

例: G = rmedge(G,[1 3 5]) は、G.Edges から 1 番目、3 番目、5 番目のエッジ (行) を削除します。

出力引数

H — 出力グラフ

graph オブジェクト | digraph オブジェクト

出力グラフ。graph オブジェクトまたは digraph オブジェクトとして返されます。

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

• ノード ペア s と t は、入力グラフ G のノード インデックスでなければなりません。ノード名はサポートされていません。

• MATLAB^® で作成した graph オブジェクトまたは digraph オブジェクトを MATLAB Coder™ を使用して生成された MEX 関数に渡すときに、グラフ オブジェクトからエッジを削除することはできません。

GPU コード生成

GPU Coder™ を使用して NVIDIA® GPU のための CUDA® コードを生成します。

使用上の注意および制限については、「C/C++ コード生成」セクションを参照してください。GPU コード生成にも同様の、使用上の注意および制限が適用されます。

スレッドベースの環境
MATLAB® の backgroundPool を使用してバックグラウンドでコードを実行するか、Parallel Computing Toolbox™ の ThreadPool を使用してコードを高速化します。

バージョン履歴

R2015b で導入
