gplot

隣接行列のノードとエッジをプロット

構文

gplot(A,XYCoords)

gplot(A,XYCoords,LineSpec)

[x,y] = gplot(A,XYCoords)

説明

gplot(A,XYCoords) は、隣接行列 A で定義されたノードとエッジのグラフを、XYCoords で指定された座標にプロットします。隣接行列 A は n 行 n 列の行列で、n はノード数、XYCoords は各ノードの xy 座標を指定する n 行 2 列の行列です。

gplot(A,XYCoords,LineSpec) は、さらに LineSpec を使用して、プロットで使用するライン タイプ、マーカー記号および色を指定します。たとえば、gplot(A,XY,'r-*') はエッジに赤のライン、ノードに赤のアスタリスクを使用します。

[x,y] = gplot(A,XYCoords) は、プロットを生成せずに、NaN で区切られたベクトル x および y を返します。x と y は、後で plot(x,y) を使ってプロットを生成するために使用します。

例

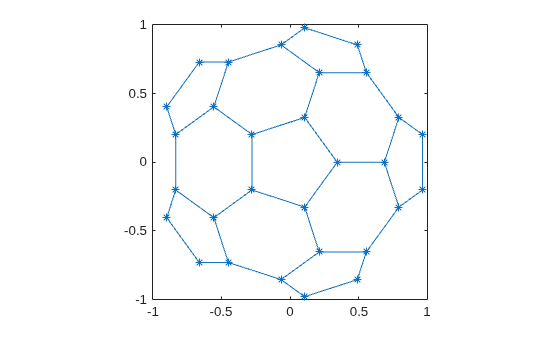

アスタリスクを使用したノードのグラフのプロット

各ノードにアスタリスクを配置して C60 フラーレン分子の半分をプロットします。

k = 1:30;
[B,XY] = bucky;
gplot(B(k,k),XY(k,[1 2]),'-*')

ans = 240×1

    0.1061
    0.3433
       NaN
    0.3433
    0.1061
       NaN
   -0.2777
    0.1061
       NaN
    0.1061
   -0.2777
       NaN
   -0.2777
   -0.2777
       NaN
      ⋮

axis square

入力引数

A — 隣接行列

行列

行列 A として指定される隣接行列は、非ゼロ値の位置により、グラフ内のノード間の接続を表します。ノード i とノード j が接続している場合、A(i,j) または A(j,i) は非ゼロです。接続していない場合、A(i,j) および A(j,i) はゼロです。

例: A = ones(5) は、5 つのノードをもつグラフ (各ノードがその他すべてのノードと接続) の隣接行列です。

例: A = [0 1 1 1; 1 0 0 0; 1 0 0 0; 1 0 0 0] は、4 つのノードをもつグラフ (1 つのノードが他の 3 つと接続) の隣接行列です。

データ型: single | double

XYCoords — ノードの xy 座標

N 行 2 列の行列

ノードの xy 座標。N 行 2 列の行列として指定します。XYCoords の各行は、グラフ内の 1 つのノードを定義するため、XYCoords(i,:) = [x(i) y(i)] はノード i の座標を指定します。

例: XYCoords = [1 2; 3 4] は、1 番目のノードを (1,2) に、2 番目のノードを (3,4) にプロットします。

LineSpec — ライン スタイル、マーカー、色

string スカラー | 文字ベクトル

ライン スタイル、マーカー、および色。記号を含む string スカラーまたは文字ベクトルとして指定します。記号は任意の順序で表記できます。3 つの特性 (ライン スタイル、マーカーおよび色) をすべて指定する必要はありません。たとえば、ライン スタイルを省略してマーカーを指定する場合、プロットはラインなしでマーカーのみを表示します。

例: "--or" は円形マーカー付きの赤い破線です。

ライン スタイル	説明	結果として得られる線
"-"	実線
"--"	破線
":"	点線
"-."	一点鎖線

マーカー	説明	結果のマーカー
"o"	円
"+"	プラス記号
"*"	アスタリスク
"."	点
"x"	十字
"_"	水平線
"|"	垂直線
"square"	正方形
"diamond"	菱形
"^"	上向き三角形
"v"	下向き三角形
">"	右向き三角形
"<"	左向き三角形
"pentagram"	星形五角形
"hexagram"	星形六角形

色名	省略名	RGB 3 成分	外観
"red"	"r"	[1 0 0]
"green"	"g"	[0 1 0]
"blue"	"b"	[0 0 1]
"cyan"	"c"	[0 1 1]
"magenta"	"m"	[1 0 1]
"yellow"	"y"	[1 1 0]
"black"	"k"	[0 0 0]
"white"	"w"	[1 1 1]

出力引数

x, y — ノードの座標

ベクトル

ノードの座標。ベクトルとして返されます。x と y には、XYCoords と同じ情報がコマンド plot(x,y) でのプロットに適する別の形式で含まれます。x と y で定義される線分は、NaN 値で区切られます。

ヒント

• グラフとネットワークのアルゴリズムを扱うには、graph オブジェクトと digraph オブジェクトを使用します。plot を使用してネットワークを可視化できます。

バージョン履歴

R2006a より前に導入

参考

graph | digraph | sparse | spy
