バックグラウンドでの計算の実行による応答性に優れたアプリの作成

このトピックでは、バックグラウンドプールを使用してアプリの応答性を高める方法を示します。通常、計算の実行中は MATLAB^® が実行を一時停止します。MATLAB が一時停止している間はアプリを中断できません。アプリの応答性を高めるには、バックグラウンドプールを使用してバックグラウンドで計算を実行します。MATLAB による計算をバックグラウンドで実行すると、アプリはユーザーインターフェイスの操作に即座に応答できます。

コードをバックグラウンドで実行する既存のアプリを変更する場合は、簡単な曲線を計算してプロットする応答性に優れたアプリを参照してください。

このトピックでは以下を行います。

コードをバックグラウンドで実行しない既存のアプリを開きます。
アプリがコードをバックグラウンドで実行できるように関数を変更します。
バックグラウンドでのコードの実行が完了した後にプロットを自動的に更新する関数を記述します。
アプリがユーザーインターフェイスの操作に即座に応答して計算を中断できるように既存のコールバックを変更します。

App Designer アプリを開く

この例で使用するアプリでは、関数を選択し、組み込みの x 軸のデータに応じて y 軸のデータを計算してプロットできます。

次のコマンドを実行して PlotCurve アプリの作業コピーを開きます。

openExample('matlab/PlotCurveAppExample')

このアプリをアプリコードを変更して再編成する開始点として使用します。アプリには 5 つの関数があります。

getFunction — ドロップダウン fcnDropDown の値を使用して関数 fcn を選択します。サポートファイルとして使用できるカスタム関数で、重要な計算を pause(rand) を使用してシミュレートします。
createData — getFunction を使用して関数 fcn を取得し、その関数を for ループの反復で使用して y = fcn(x) を計算します。for ループが完了するまで MATLAB の実行が一時停止します。
updatePlot — app.UIAxes で表されるプロットの y 軸の各データ点を計算後に更新します。
clearPlot — プロットをクリアします。
toggleButtons — [Start] ボタンと [Stop] ボタンのどちらを有効にするかを切り替えます。

App Designer ウィンドウで [コードビュー] を選択してコードを編集します。

プロパティに `Future` 配列を追加

関数をバックグラウンドで実行するときは、Future オブジェクトを作成します。Future オブジェクトからの出力は fetchOutputs を使用して取得できます。

アプリの応答性を高めるには、アプリで作成されるすべての Future オブジェクトを格納する必要があります。これにより、アプリのユーザーが [Stop] ボタンをクリックするかドロップダウン fcnDropDown を使用したときに、バックグラウンドで実行中の計算を cancel を使用して停止できるようになります。

アプリで作成される Future オブジェクトを格納するには、アプリにプライベートプロパティを追加する必要があります。App Designer のツールストリップで [プロパティ] 、 [プライベートプロパティ] をクリックし、プロパティに F という名前を付けます。

properties (Access = private)
    h % Line object
    X % x-axis data
    F % Futures for calculation
end

`y` 軸のデータをバックグラウンドで作成

アプリのユーザーが [Start] ボタンをクリックすると、関数 createData で y 軸のデータが作成されます。y 軸のデータをバックグラウンドで計算するように関数を編集します。

parfeval と backgroundPool を使用して関数 fcn をバックグラウンドで実行します。for ループの各反復で、各 Future を配列 f に格納します。
future 配列をアプリの F プロパティとして格納します。
afterEach を使用して、app.F の各要素が完了するたびにプロットを更新する関数 onFutureDone を実行します。Future の各要素を使用して関数を実行するように、PassFuture を true と指定します。
y 軸のすべてのデータの計算を MATLAB が完了した後に、afterAll を使用して [Start] ボタンと [Stop] ボタンを切り替えます。

function createData(app)
    % Create data for the x-axis and y-axis.
    % Update a plot while the data is being created.

    % Get function
    fcn = app.getFunction;

    % x-axis data
    app.X = 5 * 1:100;

    % y-axis data
    for i = 1:numel(app.X)
        % Run fcn(x) in the background
        f(i) = parfeval(backgroundPool,fcn,1,app.X(i));
    end

    % Store the Future array
    app.F = f;

    % Update the plot after each Future finishes
    afterEach(app.F,@app.onFutureDone,0,PassFuture=true);

    % Toggle the buttons after all Future objects finish
    afterAll(app.F,@(~)app.toggleButtons,0);
end

バックグラウンドでのデータの計算の完了後に自動的にプロットを更新

各 Future の完了後にプロットを自動的に更新する新しい関数を作成します。

App Designer のツールストリップで [関数] 、 [プライベート関数] をクリックし、関数に onFutureDone という名前を付けます。
Future オブジェクトがエラーで終了したら、関数からすぐに戻ります。
Future オブジェクトがエラーで終了しなければ、f の ID プロパティを使用して配列 app.F における要素 f のインデックスを調べます。Future オブジェクト f のインデックスは x 軸のデータ点のインデックスと一致しなければなりません。
f の結果と対応する x 軸のデータ点 (インデックス idx) を使用してプロットを更新します。

function onFutureDone(app,f)
    % Do not update the plot if there was an error
    if ~isempty(f.Error)
        return
    end

    % Find the index of this future
    idx = ([app.F.ID] == f.ID);

    % Update the plot using the result
    app.updatePlot(fetchOutputs(f),idx);
end

`Future` 配列をキャンセルしてアプリの応答性を向上

アプリの応答性を高めるために、以下の実行後に Future 配列 app.F をキャンセルするようにコールバックを編集します。

ドロップダウン fcnDropDown を使用して値を変更する。

function fcnDropDownValueChanged(app, event)
    % Stop futures
    if ~isempty(app.F)
        cancel(app.F)
    end

    app.clearPlot

    if app.StartButton.Enable == false
        app.createData
    end
end

[Stop] ボタンを押す。

function StopButtonPushed(app, event)
    % Stop futures
    if ~isempty(app.F)
        cancel(app.F)
    end

    app.toggleButtons
end

アプリを閉じるように要求する。

function UIFigureCloseRequest(app, event)
    % Stop futures
    if ~isempty(app.F)
        cancel(app.F)
    end

    delete(app)
end

簡単な曲線を計算してプロットする応答性に優れたアプリ

アプリを開く

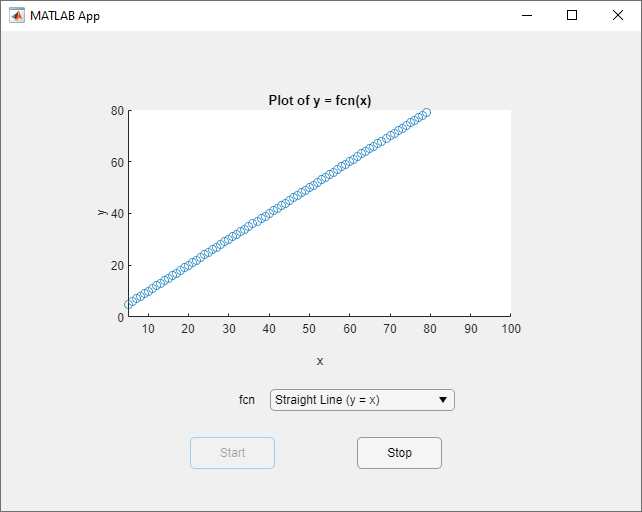

この例では、簡単な曲線を計算してプロットするアプリを示します。プロットする関数を選択し、その関数をプロットできます。このアプリでは、for ループを使用してバックグラウンドで y 軸のデータを計算します。MATLAB はデータの計算中に実行を一時停止しないため、データの計算中にアプリを停止したりプロットのタイプを更新したりできます。

App Designer で [実行] ボタンをクリックして PlotCurveBackground アプリを実行します。

参考

parfeval | backgroundPool | appdesigner
