レジストレーション推定

R2026b

2 次元グレースケール イメージのレジストレーション

説明

レジストレーション推定アプリは、自動イメージ レジストレーションを使用して 2 次元グレースケール イメージの位置を合わせます。このアプリを使って次のことを実行できます。

  • 特徴ベース、強度ベースおよび非剛体のレジストレーション手法を対話形式で比較します。

  • レジストレーションされたイメージと幾何学的変換を取得します。

  • 必要なレジストレーションの手法と設定を含む関数を生成します。この関数を呼び出して、他のイメージのレジストレーションを同じ設定で行います。

レジストレーション推定でサポートされているさまざまなレジストレーション手法の詳細については、詳細を参照してください。

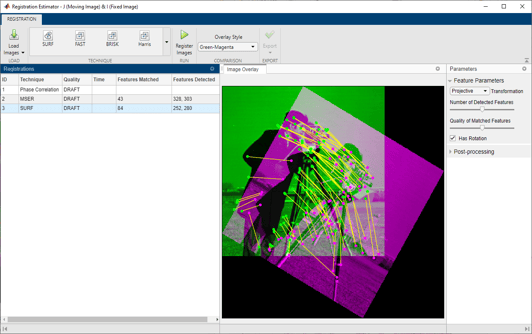

Registration Estimator app showing detected pairs of control points for control point registration

レジストレーション推定 アプリを開く

  • MATLAB® ツールストリップ: [アプリ] タブで [イメージ処理とコンピューター ビジョン] の下にあるレジストレーション推定アプリ アイコンをクリックします。

  • MATLAB コマンド プロンプト: registrationEstimator と入力します。

例

すべて展開する

位置のずれた 2 つのイメージをワークスペースに作成します。この例では、固定イメージ I を時計回りに 30 度回転して移動イメージ J を生成しています。

I = imread("cameraman.tif");
J = imrotate(I,-30);

コマンド ウィンドウからレジストレーション推定を開きます。2 つの入力引数として移動イメージと固定イメージを指定します。

registrationEstimator(J,I)

イメージを読み込むと、アプリは次の 3 つのレジストレーション試行を作成します。相関、MSER、および SURF。これらの試行は、レジストレーション リストにドラフトとして表示されます。また、アプリはイメージのオーバーレイも表示します。既定の緑とマゼンタのオーバーレイ スタイルによって、固定イメージが緑、移動イメージがマゼンタで示されます。2 つのイメージが同様の強度をもつ領域のオーバーレイはグレーに見えます。履歴一覧にある特徴ベースの手法をクリックすると、イメージ オーバーレイには、一致した特徴が黄色のラインで結ばれた赤と緑の点のセットとして表示されます。

Registration Estimator app showing three default registration trials for phase correlation, MSER, and SURF.

既定の設定で、3 つの既定レジストレーションの試行を実施します。履歴一覧にある各試行をクリックし、[イメージ レジストレーション] をクリックします。

レジストレーションが終了すると、画質スコアと計算時間が試行に表示されます。画質スコアは ssim 関数に大まかに基づくもので、レジストレーションの品質を総合的に推定できます。スコアが 1 に近くなるほど、レジストレーションの品質が高くなることを示しています。

Registration Estimator app showing the result of SURF feature-based registration using default settings.

イメージ オーバーレイを検証して、どのレジストレーション手法が最も条件を満たすかを確認します。イメージ オーバーレイ内の色は、ずれが残っていることを示しています。

プログラムでの使用

registrationEstimator は、レジストレーション推定アプリを開きます。このアプリでは、強度ベース、特徴ベースおよび非剛体のイメージ レジストレーションを実行できます。

registrationEstimator(moving,fixed) は、レジストレーション推定を開き、グレースケール イメージ moving および fixed をアプリに読み込みます。

registrationEstimator close は、レジストレーション推定アプリの開いているすべてのインスタンスを閉じます。

詳細

すべて展開する

ヒント

  • Computer Vision Toolbox™ ライセンスがなくても、イメージのレジストレーションを行って、すべての特徴ベースの手法用の関数を生成できます。ただし、特徴ベースのレジストレーション手法を使用して自動生成された関数を実行するには、Computer Vision Toolbox が必要です。詳細については、レジストレーション推定アプリからの結果のエクスポートを参照してください。

バージョン履歴

R2017a で導入
