3 次元イメージのトリミング
Vout = imcrop3(V,cuboid)
例
Vout = imcrop3(V,cuboid) は、空間座標でトリミング ウィンドウのサイズと位置を指定する cuboid に従って、イメージ ボリューム V をトリミングします。
Vout
V
cuboid
すべて折りたたむ
3 次元ボリュームをワークスペースに読み込みます。
D = load('mristack'); V = D.mristack;

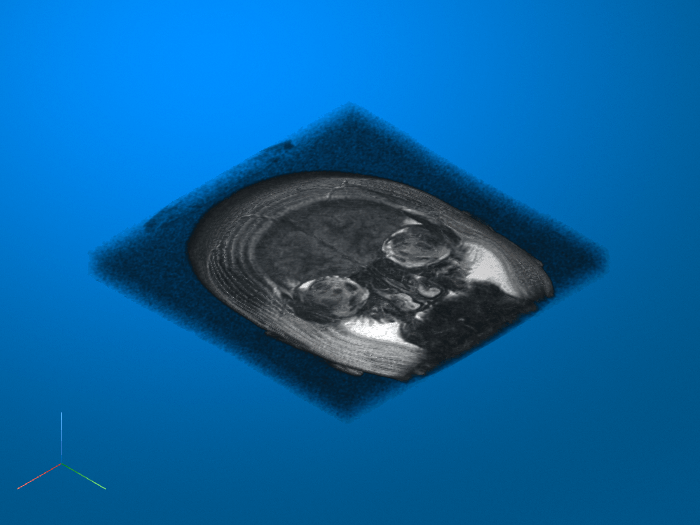

イメージを表示します。
fullViewPnl = uipanel(figure,'Title','Original Volume'); volshow(V,'Parent',fullViewPnl);
imcrop3 を使用し、直方体のトリミング領域のサイズと位置を指定して、ボリュームをトリミングします。
imcrop3
Vout = imcrop3(V,[30 40 10 100 100 10]);
トリミングしたイメージを表示します。
fullViewPnl = uipanel(figure,'Title','Cropped Volume'); volshow(Vout,'Parent',fullViewPnl);
3 次元 MRI イメージを読み込みます。関数 squeeze を使用して、大きさが 1 の次元を削除します。
squeeze
S = load('mri.mat','D'); volumeData = squeeze(S.D);

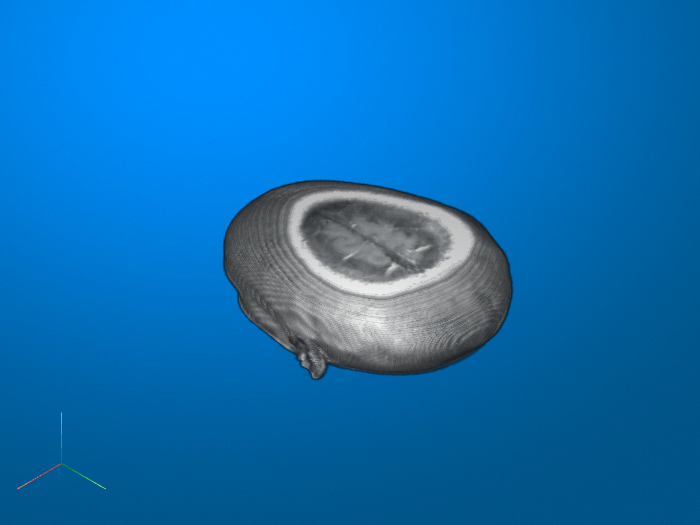

fullViewPnl = uipanel(figure,'Title','Original Volume'); volshow(volumeData,'Parent',fullViewPnl);
Cuboid オブジェクトを作成し、3 次元すべてのトリミング ウィンドウ サイズを指定します。
Cuboid
c = images.spatialref.Cuboid([30,90],[30,90],[1,20]);
Cuboid の次元に基づいて、イメージをトリミングします。
croppedVolume = imcrop3(volumeData,c);
fullViewPnl = uipanel(figure,'Title','Cropped Volume'); volshow(croppedVolume,'Parent',fullViewPnl);
load mri; D = squeeze(D);
fullViewPnl = uipanel(figure,'Title','Original Volume'); volshow(D,'Parent',fullViewPnl);
トリミング ウィンドウのターゲット サイズを指定します。
targetSize = [64 64 10];
指定したイメージをその中央からトリミングする中央トリミング ウィンドウを作成します。
win = centerCropWindow3d(size(D),targetSize);
中央トリミング ウィンドウを使用してイメージをトリミングします。
Dcrop = imcrop3(D,win);
トリミングされたイメージを表示パネルに表示します。
fullViewPnl = uipanel(figure,'Title','Cropped Volume'); volshow(Dcrop,'Parent',fullViewPnl);
トリミングするボリューム。数値配列、logical 配列、または categorical 配列として指定します。V には、単一チャネルの 3 次元ボリュームを表す 3 次元配列またはマルチチャネルの 3 次元ボリュームを表す 4 次元配列を指定できます。V がマルチチャネルの 3 次元ボリュームを表す場合、imcrop3 は最初の 3 つの次元のみをトリミングします。
データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | categorical
single
double
int8
int16
int32
int64
uint8
uint16
uint32
uint64
logical
categorical
空間座標でトリミングするボリュームのサイズと位置。[xmin ymin zmin width height depth] の形式の 6 要素のベクトルまたは images.spatialref.Cuboid オブジェクトとして指定します。
[xmin ymin zmin width height depth]
images.spatialref.Cuboid
データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
トリミングされたボリューム。入力ボリューム V と同じクラスの logical、数値、または categorical 配列として返されます。
images.spatialref.Cuboid | imcrop
imcrop
