imadjustn

N 次元ボリューム イメージの強度値の調整

構文

J = imadjustn(V)

J = imadjustn(V,[low_in high_in])

J = imadjustn(V,[low_in high_in].[low_out high_out])

J = imadjustn(V,[low_in high_in],[low_out high_out],gamma)

説明

J = imadjustn(V) は N 次元ボリューム強度イメージ V の値を J 内の新しい値にマッピングします。imadjustn は出力ボリューム イメージ J のコントラストを増大させます。

既定では、imadjustn はすべてのピクセル値の下位 1% と上位 1% を飽和させます。この構文は、imadjustn(V,stretchlim(V(:))) と等価です。

J = imadjustn(V,[low_in high_in]) は V の値を範囲 [0, 1] の新しい値にマッピングします。low_in より小さい値は 0 にマッピングし、high_in より大きい値は 1 にマッピングします。

J = imadjustn(V,[low_in high_in].[low_out high_out]) は、low_in と high_in の間の値が low_out と high_out の間の値にマッピングされるように、V の値を J の新しい値にマッピングします。low_in より小さい値は low_out にクリップされ、high_in より大きい値は high_out にクリップされます。

high_out が low_out より小さい場合、imadjustn は写真のネガのように出力イメージ ボリュームを反転します。

J = imadjustn(V,[low_in high_in],[low_out high_out],gamma) は、非線形ガンマ曲線を使用して V の値を J にマッピングします。

例

MRI データの 3 次元ボリュームのスケール強度

3 次元イメージをワークスペースに読み込み、イメージを double データ型で保存します。

load mristack;
V1 = im2double(mristack);

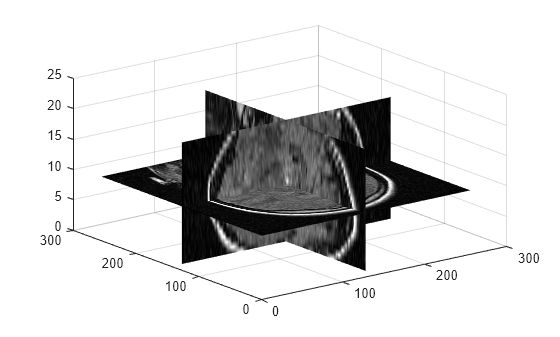

イメージの断面を表示します。

figure
slice(V1,size(V1,2)/2,size(V1,1)/2,size(V1,3)/2)
colormap gray
shading interp

イメージの強度値を調整します。imadjustn は 0.2 と 0.8 の間の入力値を [0, 1] の既定出力範囲にマッピングします。imadjustn は、0.2 より小さく 0.8 より大きな入力値を切り取ります。

V2 = imadjustn(V1,[0.2 0.8],[]);

コントラストが調整されたイメージの断面を表示します。

figure
slice(V2,size(V2,2)/2,size(V2,1)/2,size(V2,3)/2)
colormap gray
shading interp

入力引数

V — ボリューム強度イメージ

N 次元数値配列

ボリューム強度イメージ。N 次元の数値配列として指定します。

データ型: single | double | int16 | uint8 | uint16

[low_in high_in] — 入力イメージの値の範囲

[0 1] (既定値) | 2 要素ベクトル

入力イメージの値の範囲。範囲 [0, 1] の値を持つ、フォーム [low_in high_in] の 2 要素ベクトルとして指定します。強度値を調整する前に、imadjustn は入力イメージを double クラスに変換し (im2double を使用)、値を [0, 1] の範囲に再スケーリングします。double への変換後、low_in と high_in は指定した入力範囲に対応します。

[low_in high_in] に空行列 ([]) を使用して [0 1] の既定値を指定できます。

データ型: double

[low_out high_out] — 出力イメージの値の範囲

[0 1] (既定値) | 2 要素ベクトル

出力イメージの値の範囲。範囲 [0, 1] の値を持つ、[low_out high_out] 形式の 2 要素ベクトルとして指定します。強度値を調整する前に、imadjustn は入力イメージを double クラスに変換し (im2double を使用)、値を [0,1] の範囲に再スケーリングします。double への変換後、low_out と high_out は指定した出力範囲に対応します。強度値を調整したら、imadjustn がイメージを入力イメージのデータ型に変換します。

[low_out high_out] に空行列 ([]) を使用して [0 1] の既定値を指定できます。

データ型: double

gamma — ガンマ曲線の形状

1 (既定値) | 数値スカラー

V と J の値の関係を表すガンマ曲線の形状。数値スカラーとして指定します。

• 引数を省略した場合、gamma は既定の 1 が使用され、線形マッピングが実行されます。

• 値が 1 未満の場合、imadjustn のマッピングでは高い (明るい) 出力値の方に重みが加わります。

• 値が 1 より大きい場合は、imadjustn のマッピングでは低い (暗い) 出力値の方に重みが加わります。

データ型: double

出力引数

J — 強度値が調整されたボリューム

N 次元ボリューム強度イメージ

強度値が調整されたボリューム。N 次元ボリューム強度イメージとして返されます。出力ボリュームは、入力イメージと同じクラスになります。

バージョン履歴

R2017b で導入

参考

histeq | stretchlim | decorrstretch | imhistmatchn
