chgFreqUnit

周波数応答データモデルの周波数単位の変更

構文

sys_new = chgFreqUnit(sys,newfrequnits)

説明

sys_new = chgFreqUnit(sys,newfrequnits) は sys の周波数点の単位を newfrequnits に変更します。sys の Frequency と FrequencyUnit の両方のプロパティは、sys と sys_new の周波数応答が一致するように調整します。

入力引数

sys

周波数応答データ (frd (Control System Toolbox)、idfrd または genfrd (Control System Toolbox)) モデル

newfrequnits

新しい周波数点の単位。以下のいずれかの値として指定します。

'rad/TimeUnit'
'cycles/TimeUnit'
'rad/s'
'Hz'
'kHz'
'MHz'
'GHz'
'rpm'

rad/TimeUnit と cycles/TimeUnit は、TimeUnit プロパティで指定されたシステム時間単位に相対的な周波数単位を表現します。

既定値: 'rad/TimeUnit'

出力引数

sys_new

周波数点の新しい単位をもつ、sys と同じタイプの周波数応答データモデル。sys_new の周波数応答は sys と同じ。

例

すべて折りたたむ

周波数応答データモデルの周波数単位の変更

この例では次を使用します。

Control System Toolbox Control System Toolbox

ライブスクリプトを開く

周波数応答データモデルを作成します。

load('AnalyzerData');
sys = frd(resp,freq);

データファイル AnalyzerData には列ベクトル freq および resp があります。これらのベクトルには、それぞれ 256 個のテスト周波数と対応する複素数値周波数応答点があります。sys の既定の周波数単位は rad/TimeUnit であり、TimeUnit はシステムの時間単位です。

周波数単位を変更します。

sys1 = chgFreqUnit(sys,'rpm');

sys1 の FrequencyUnit プロパティは rpm です。

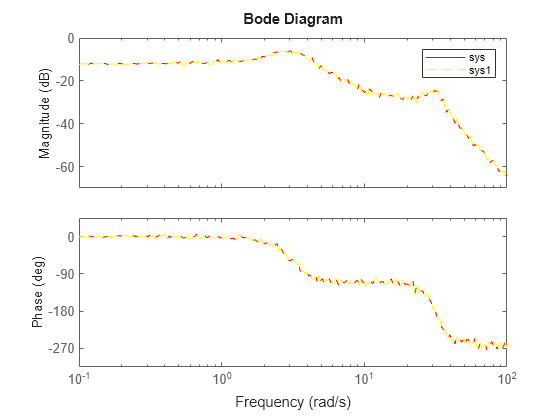

sys と sys1 のボード線図を比較します。

bodeplot(sys,'r',sys1,'y--');
legend('sys','sys1')

Figure contains 2 axes objects. Axes object 1 with ylabel Magnitude (dB) contains 2 objects of type line. These objects represent sys, sys1. Axes object 2 with ylabel Phase (deg) contains 2 objects of type line. These objects represent sys, sys1.

chgFreqUnit コマンドによってシステム動作を変更せずに sys の周波数点の単位が変更されるため、sys と sys1 の振幅と位相は一致します。

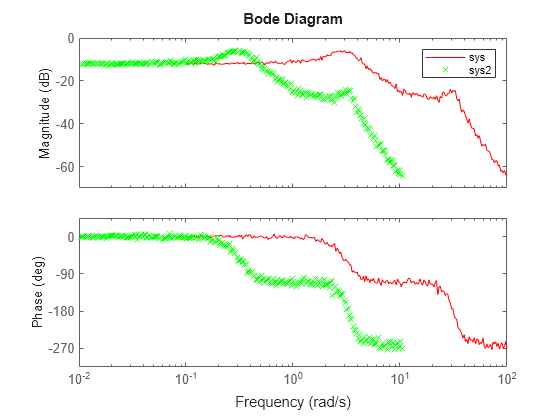

sys の FrequencyUnit プロパティを変更して、元のシステムとボード線図を比較します。

sys2 = sys;
sys2.FrequencyUnit = 'rpm';
bodeplot(sys,'r',sys2,'gx');
legend('sys','sys2');

Figure contains 2 axes objects. Axes object 1 with ylabel Magnitude (dB) contains 2 objects of type line. One or more of the lines displays its values using only markers These objects represent sys, sys2. Axes object 2 with ylabel Phase (deg) contains 2 objects of type line. One or more of the lines displays its values using only markers These objects represent sys, sys2.
