タンクとアキュムレータ
R2025b以下のブロックを使用して、熱液体ドメインの貯蔵システムをモデル化します。
Simscape ブロック
 | Gas-Charged Accumulator (TL) | Gas-charged accumulator in a thermal liquid network |
 | Tank (TL) | Thermal liquid container with variable fluid volume |
 | Tank (G-TL) | Pressurized tank with variable gas and thermal liquid volumes |
注目の例

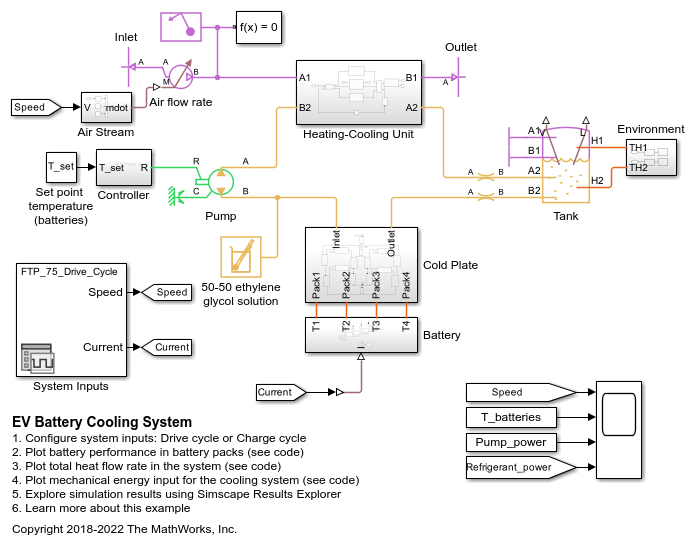

EV バッテリー冷却システム
このデモでは、電気自動車 (EV) のバッテリー冷却システムを示します。バッテリー パックは、冷却液がバッテリー パックの下を流れるようにするための冷却チャネルで構成される冷却板の上に配置されています。冷却液によって吸収された熱は Heating-Cooling Unit に伝達されます。Heating-Cooling Unit は、動作モードを切り替えてバッテリーを冷却および加熱するための 3 つの分岐で構成されます。Heater は、低温の条件下でバッテリーを高速加熱するための電気ヒーターを表します。Radiator は、バッテリーが安定動作している場合に、空気冷却または加熱、あるいはその両方を行います。Refrigerant System は、過熱状態のバッテリーを冷却するために使用されます。冷却サイクルは、冷却液から抽出された熱流量で表されます。システムは、FTP-75 ドライブ サイクルまたは高速充電のシナリオで異なる環境温度を使用してシミュレーションされます。

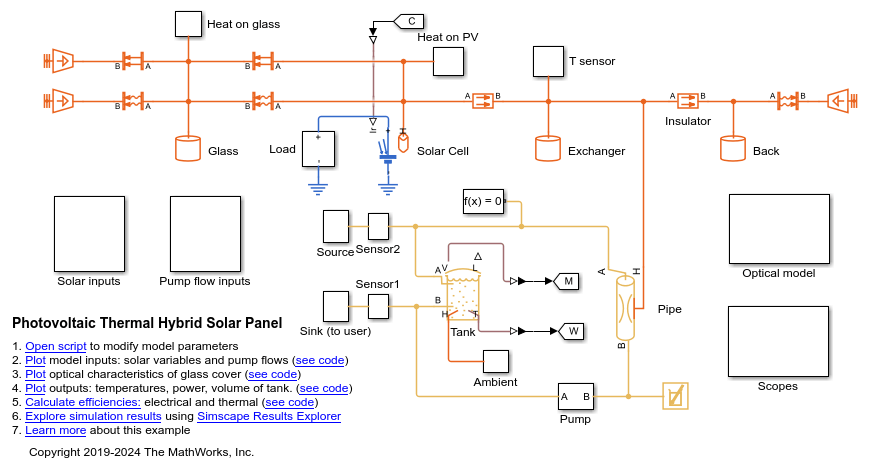

太陽光/熱 (PV/T) ハイブリッド ソーラー パネル
この例では、ハイブリッド PV/T ソーラー パネルを使用して電力と熱のコジェネレーションをモデル化する方法を説明します。発生する熱は、家庭で消費するために水に伝達されます。
Liquid Air Energy Storage System
Models a grid-scale energy storage system based on cryogenic liquid air. When there is excess power, the system liquefies ambient air based on a variation of the Claude cycle. The cold liquid air is stored in a low-pressure insulated tank until needed. When there is high power demand, the system expands the stored liquid air to produce power based on the Rankine cycle.
熱制御を備えた作動油システム
この例では、Simscape™ Fluids™ Thermal Liquid ブロックを使用した熱制御をもつ作動油システムを示します。この作動油システムは、2 つの吸込口をもつ Tank (TL) ブロックで表される油貯蔵タンク、Mass Flow Rate Source (TL) ブロックで表されるポンプ、および Pipe (TL) ブロックで表されるパイプラインで構成されます。
3 つのタンクをもつ航空機燃料供給システム
3 つのタンクと 1 つのエンジンで構成される航空機燃料供給システムをモデル化する。

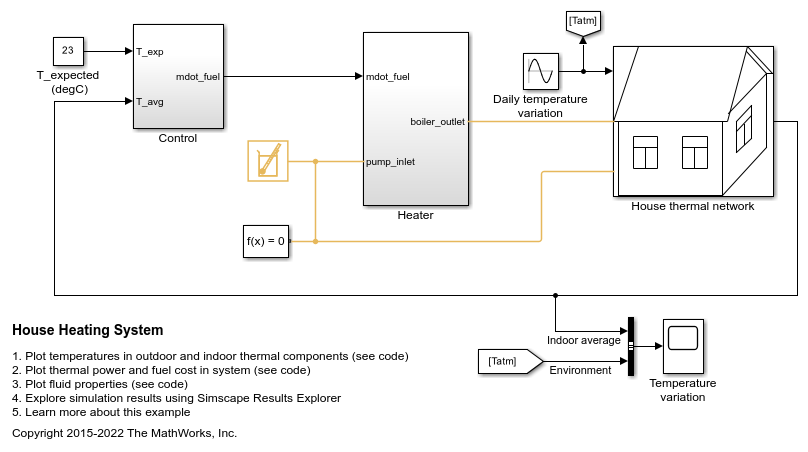

住宅の暖房システム
この例では、住宅の単純な暖房システムをモデル化する方法を説明します。モデルには、ヒーター、コントローラー、および 4 つのラジエーターと 4 つの部屋からなる家屋構造が含まれています。各部屋は、それぞれの外壁、屋根、窓を通じて環境との間で熱を交換します。各パスは、熱対流、熱伝導、および熱質量の組み合わせとしてシミュレートされます。内部における部屋間での熱伝達はないものと仮定します。ヒーターは、火炉、ボイラー、アキュムレータ、およびシステム内で温水を循環させるためのポンプで構成されます。コントローラーは、部屋全体の平均温度が 21℃より下がると火炉に燃料を投入し始め、温度が 25℃を超えると停止します。シミュレーションでは、暖房コストと室内温度を計算します。

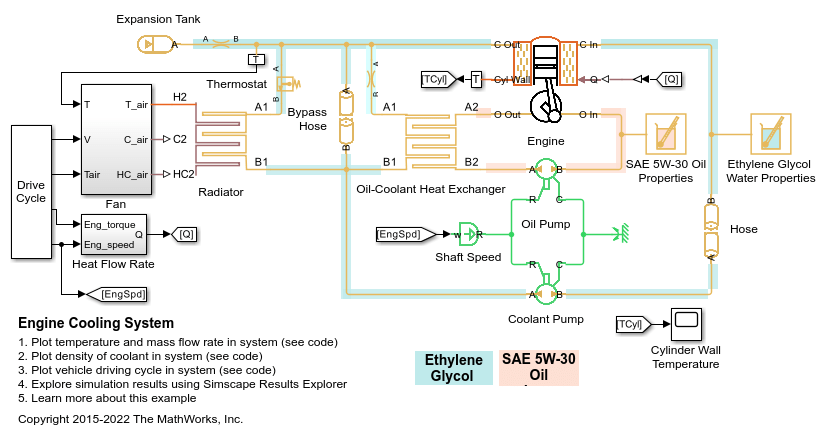

エンジン冷却システム
油冷回路をもつエンジン冷却システムをモデル化する。

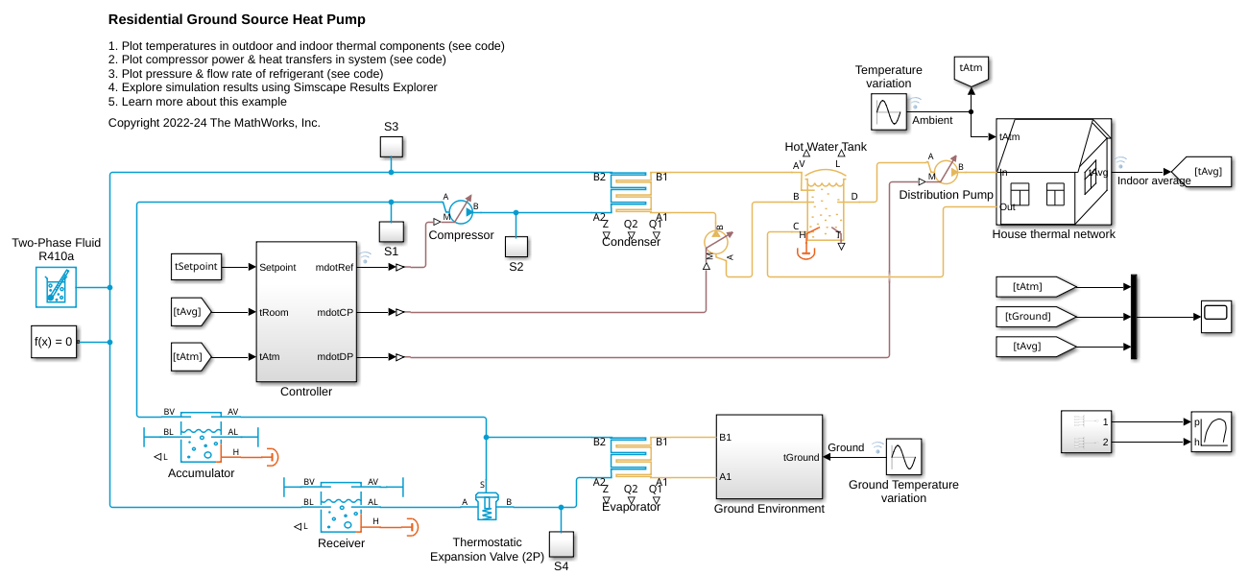

Residential Ground Source Heat Pump
Models a ground source heat pump system that is used to heat a residential building having hot-water radiators for heat distribution. The ground source heat pump uses R410a, a two-phase fluid refrigerant, as the working fluid. The heat pump takes up the naturally existing heat stored in the ground and transfers the heat to the hot-water radiators. The compressor drives the refrigerant through a condenser, a thermostatic expansion valve, and an evaporator. An accumulator ensures that only vapor returns to the compressor. A receiver ensures that only liquid returns to the thermostatic expansion valve.
成層温水貯蔵タンクの例
この例では、最上部から最下部まで温度が変動する温水貯蔵タンクをモデル化する方法を示します。タンクの最下部に冷水の入口があり、最上部に温水の出口があります。この設計により、タンクに水を補充してタンクの最下部が冷たくなっても、タンクの最上部と出ていく水は高温を保つことができます。
