流量と圧力の制御
このセクションでは、複数の Simscape Fluids ドメインにおける流量制御システムの例を確認できます。
注目の例

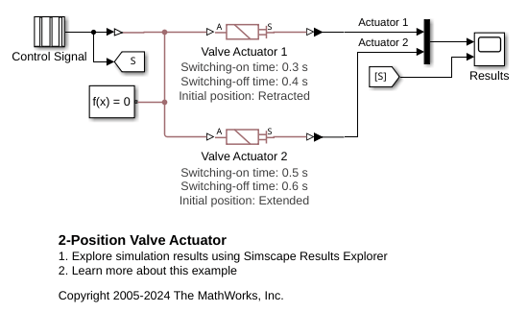

2-Position Valve Actuator
Demonstrates the Multiposition Valve Actuator block with two positions. The same signal controls two valve actuators, but the actuators use different values of the Switching-on time, Switching-off time, and Initial position parameters.

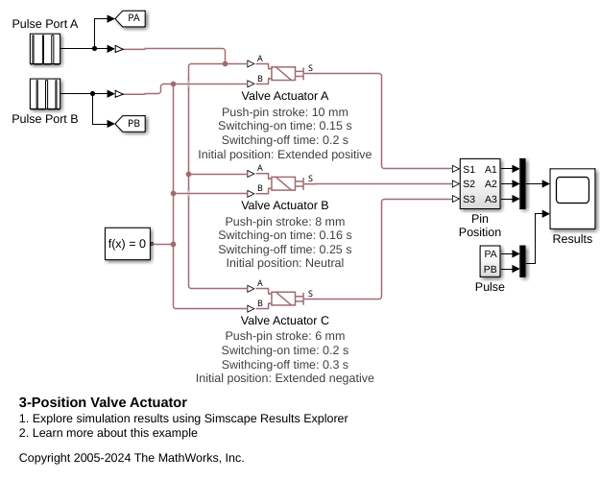

3-Position Valve Actuator
The behavior of three different Multiposition Valve Actuator blocks. In each block Actuator positions is 3. All three actuators are driven by the same pulse signals. The values of the Push-pin stroke, Switching-on time and Switching-off time parameters of the three actuators are different, which illustrates the parameter impact.
4 方向 3 位置バルブのパラメーター化
この例では、テスト ハーネスを使用して 4 方向 3 位置バルブのパラメーター化とテストを行う方法を示します。ブロックとデータの出流量を比較してテスト ハーネスを検証するために、この例にはプロット スクリプトが用意されています。また、パラメーター化とテスト ハーネス ワークフローについて詳しく説明するために、この例ではライブ スクリプトも提供されています。
機械的影響のある 4 方向バルブ
この例では、2 つの 4 方向バルブを比較します。一方はスプールの質量、バルブのバネおよびダンパーを考慮するための機械コンポーネントをもち、もう一方はそれらのコンポーネントをもちません (理想的なバルブ)。両方のバルブに対する入力の力は正弦波です。2 つのバルブの動作を、異なる変位周波数、バルブのバネの剛性およびダンパー係数について比較します。
分流器
この例では、分流器をモデル化して負荷ハーネスとともに使用する簡単な方法を説明します。分流器は、2 本のラインに接続された負荷が等しくない場合に、入力流量を目的の割合で分割するのに役立ちます。分流器は、順方向への流れのみを可能にします。したがって、逆流によって無負荷になる場合に負荷とともに使用するときは、方向制御バルブと併用する必要があります。
デュアル カウンターバランス バルブを備えた油圧アクチュエータ
この例では、4 方向バルブで制御されるアクチュエータに支配的な負荷がかかる場合を示しています。このような場合、方向制御バルブが中立位置にあるときは、カウンターバランス バルブを使用して負荷によるクリープを防ぐ必要があります。中立位置では、方向制御バルブは圧力端子 P をブロックしながら端子 A と端子 B をタンクに接続します。カウンターバランス バルブは流れがタンクに戻るのを防ぐため、アクチュエータは所定の位置に保たれます。
Hydraulic Actuator with Dual Counterbalance Valves
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: デュアル カウンターバランス バルブを備えた油圧アクチュエータ. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.
Hydraulic Flapper-Nozzle Amplifier
An amplifier that consists of two fixed orifices, two variable orifices representing nozzles, flapper, and main valve simulated with mass, viscous friction, and centering spring. A double-acting actuator represents a hydraulic servo actuator connected to both sides of the main valve. A feedback spring connects the flapper and the main valve.
油圧流量整流器回路
この例では、4 つのチェック バルブと 1 つの流量制御バルブをもつ流量整流器回路を示します。これを使用すると、両方向の流体の流れを単一の流量制御バルブで制御できます。ダイオードで実装される Graetz 回路と同様、流量が流量制御バルブを常に同じ方向で通過するようにチェック バルブが配置されます。Orifices サブシステムにあと 2 つ、流量が通過するオリフィスを流れの方向に応じて選択するために使用されるチェック バルブがあります。
Hydraulic Flow Rectifier Circuit
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: 油圧流量整流器回路. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.
Position Control Servo Valve
Model, parameterize, and test a position control servo valve with a closed loop control. When you run the model, it generates a comparison plot between the commanded and the achieved position in the actuator with respect to the time. A position control servo valve provides a precise and fast control of the position in the actuator with a very small electrical signal to the torque motor. Aerospace, construction and agricultural equipments manufacturers use these valves for safety critical applications.
圧力制御ソレノイド
この例では、圧力制御ソレノイド バルブをモデル化、パラメーター化、およびテストする方法を示します。この例では、加えられるソレノイド力と結果として生じるアクチュエータ端子圧力の関係を示すプロットも生成します。
Pressure Intensifier
Model, parameterize, and test a pressure intensifier.
Pressure Reducing Valve in Punching Operation
Models a hydraulic system with a direct operated, pressure reducing valve. This system helps to limit and maintain pressure in a hydraulic punching machine. Pressure reducing valves are common in hydraulic pressing, drilling, and stamping applications.
Optimize Pressure Reducing Valve Model for Real-Time Simulation
Identify simulation slowdowns, resolve performance issues, and configure a Simscape Fluids™ model for real-time simulation. This example uses the Pressure Reducing Valve In Punching Operation model, PressureReducingValveInPunchingOperation which is called here as the original model. In this example, you measure the simulation time, identify the factors that affect simulation speed, optimize the model, and prepare the model for code generation.

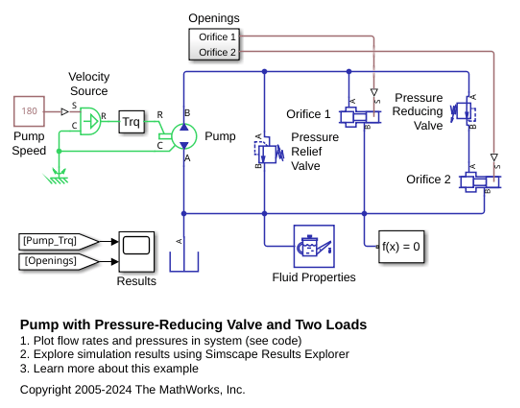

Pump with Pressure-Reducing Valve and Two Loads
A power unit consisting of a fixed-displacement pump, constant angular velocity source, pressure relief valve, pressure-reducing valve, and two variable orifices. The two variable orifices simulate fluid consumption in the main branch and in the reduced pressure branch, respectively.
2 つの油圧モーターを制御するプライオリティ バルブ
この例では、3 方向の圧力補償流量制御バルブを示します。このバルブは、圧力補償流量制御バルブの出口に接続されたメイン油圧モーターを通る流量を一定に保ちます。プライオリティ バルブとして機能し、事前設定された角速度を維持するための十分な流体がメイン油圧モーターに供給されると、余剰流量を補助油圧モーターに回します。補助モーターは、メイン油圧モーターに電力を供給するための十分な流量がないときは完全に停止しています。
Priority Valve Controlling Two Hydraulic Motors
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: 2 つの油圧モーターを制御するプライオリティ バルブ. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.
油圧アクチュエータを制御するサーボバルブ
警告: この例では油圧ドメインが使用されていますが、これは将来のリリースで削除される予定です。等温液体ドメインを使用する同等のモデル例を、Servo Valve with Custom Fidelityから見つけてください。等温流体ドメインにモデルを変換するには、hydraulicToIsothermalLiquid ツールを使用します。
Servo Valve with Custom Fidelity
Compares the mechanical performance of various spool actuation configurations and model fidelity levels for a hydraulic 4-way 3-position directional valve. The directional valve controls a simple double-acting cylinder in a closed-loop application. This example allows you to choose among four different spool actuation designs:
