4 方向 3 位置バルブのパラメーター化
この例では、テスト ハーネスを使用して 4 方向 3 位置バルブのパラメーター化とテストを行う方法を示します。ブロックとデータの出流量を比較してテスト ハーネスを検証するために、この例にはプロット スクリプトが用意されています。また、パラメーター化とテスト ハーネス ワークフローについて詳しく説明するために、この例ではライブ スクリプトも提供されています。
モデル
次の図は、4 方向 3 位置バルブのテスト ハーネスを示しています。方向制御バルブの圧力境界の作成には Pressure Source (IL) ブロックと Ramp ブロックを使用しています。スプールの変位は Constant ブロックを使用して与えられます。

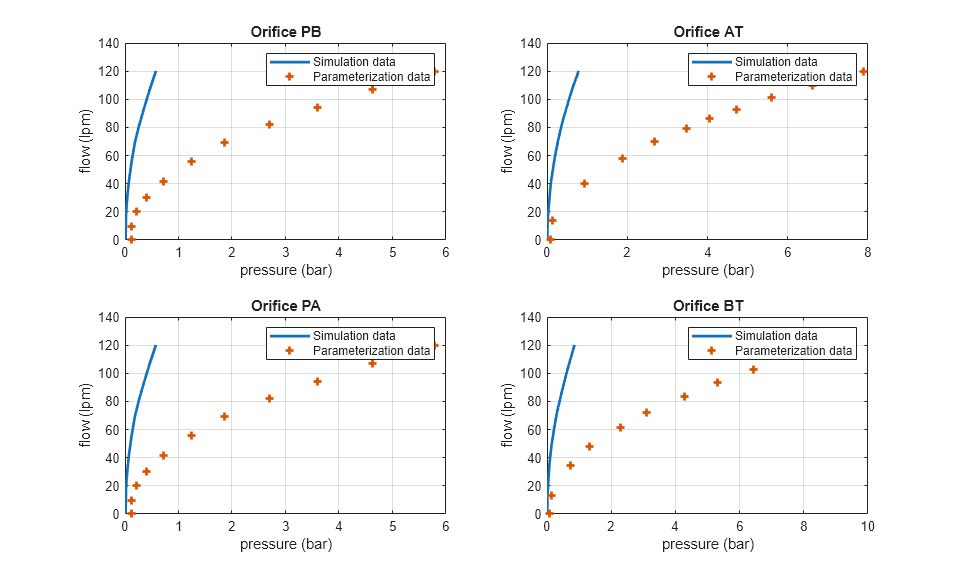

Simscape™ ログからのシミュレーション結果
正と負のスプール位置についてモデルのテスト ハーネスをパラメーター化し、シミュレーションの出力をパラメーター化の設定と比較しています。
参考
4-Way 3-Position Directional Valve (IL)
