分流器

モデルを開く

この例では、分流器をモデル化して負荷ハーネスとともに使用する簡単な方法を説明します。分流器は、2 本のラインに接続された負荷が等しくない場合に、入力流量を目的の割合で分割するのに役立ちます。分流器は、順方向への流れのみを可能にします。したがって、逆流によって無負荷になる場合に負荷とともに使用するときは、方向制御バルブと併用する必要があります。

モデル

次の図は、テスト ハーネスを含む分流器のモデルを示しています。モデルの出力は、特定の入力流量でチャネル A とチャネル B を通る流量のプロットです。

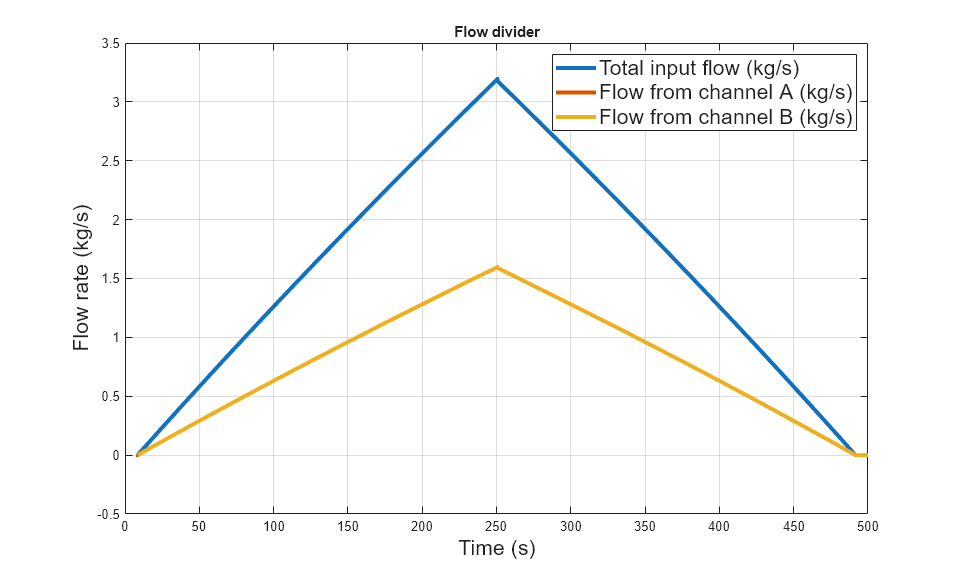

Simscape ログからのシミュレーション結果

このスクリプトは、特定の入力流量でチャネル A とチャネル B を通る流量のプロットを生成します。
