機械的影響のある 4 方向バルブ
この例では、2 つの 4 方向バルブを比較します。一方はスプールの質量、バルブのバネおよびダンパーを考慮するための機械コンポーネントをもち、もう一方はそれらのコンポーネントをもちません (理想的なバルブ)。両方のバルブに対する入力の力は正弦波です。2 つのバルブの動作を、異なる変位周波数、バルブのバネの剛性およびダンパー係数について比較します。
モデル
Valve Dynamics サブシステム
Mechanical Load サブシステム
Scope からのシミュレーション結果
Simscape ログからのシミュレーション結果
以下のプロットは、理想的なバルブとダイナミクスをもつバルブのバルブ開口面積 (オリフィス A-T) を、異なる入力の力の周波数について示しています。

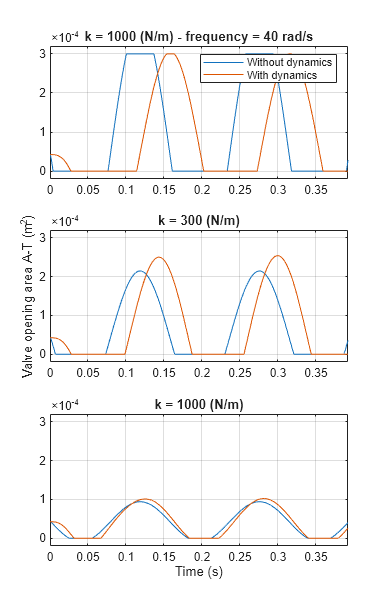

以下のプロットは、理想的なバルブとダイナミクスをもつバルブのバルブ開口面積 (オリフィス A-T) を、異なるバネの剛性について示しています。

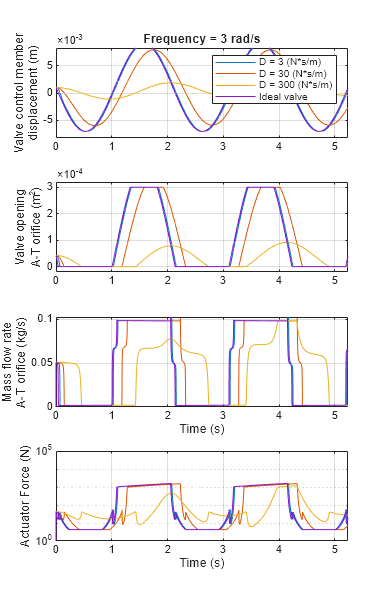

以下のプロットは、理想的なバルブとダイナミクスをもつバルブのバルブ開口面積 (オリフィス A-T)、制御要素の変位、および質量流量を、異なるバルブの減衰係数について示しています。
参考
4-Way 3-Position Directional Valve (TL)
