ロジックアナライザを構成する

Logic Analyzer を開き、ツールストリップから Settings を選択します。グローバル設定ダイアログ ボックスが開きます。個々の信号に対して変更した設定は、グローバル設定よりも優先されます。ロジック アナライザーは、設定の変更をモデル (Simulink®) または System object™ (MATLAB®) とともに保存します。

Logic Analyzer settings window

信号の表示 Radix を次のいずれかに設定します。

  • Hexadecimal — 値を 0 から 9 および A から F までの記号で表示します

  • Octal — 値を0から7までの数字で表示します

  • Binary — 値を0と1で表示します

  • Signed decimal — 符号付きで保存された整数値を表示します

  • Unsigned decimal — 保存された整数値を表示します

ディスプレイ Format を次のいずれかに設定します。

  • Automatic — 浮動小数点信号を Analog 形式で表示し、整数および固定小数点信号を Digital 形式で表示します。ブール信号は 0 または 1 として表示されます。

  • Analog — 値をアナログプロットとして表示します

  • Digital — 値をデジタル遷移として表示します

ディスプレイ Time Units を次のいずれかに設定します。

  • Automatic — 現在のプロットに表示されている時間範囲に適した時間スケールを使用します

  • seconds

  • milliseconds

  • microseconds

  • nanoseconds

  • picoseconds

  • femtoseconds

Boolean Highlighting を次のいずれかに設定します。

  • なし

  • Rows — ブール信号行全体に強調表示された背景を追加します。

    Sample of boolean highlighting of a signal row

    ブール信号にハイライトを追加するには、Highlight boolean values を選択します。

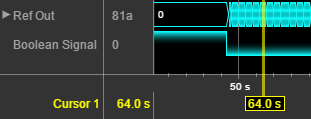

  • Gradient — 値に基づいてブール信号に色の強調表示を追加します。信号値が true の場合、ハイライトは下でフェードアウトします。信号値が false の場合、信号はそれ以上フェードアウトします。このオプションを使用すると、信号の値を視覚的に推測できます。

    Sample of gradient boolean highlighting of a signal

グローバル設定の説明については、グラフィックを参照してください。Wave Color、Axes Color、Height、Font Size、および Spacing。Font Size は軸内のテキストにのみ適用されます。

Annotated image of where each global setting affects the Logic Analyzer window

デフォルトでは、シミュレーションが停止すると、ロジック アナライザーはシミュレーション時間のすべてのデータを 1 つの画面に表示します。この動作を望まない場合は、Fit to view at Stop をクリアします。このオプションは、シミュレーション時間が長い場合は無効になります。

パス情報なしで波の短縮名を表示するには、Display short wave names を選択します。

固定小数点信号と整数信号を展開し、個々のビットを表示できます。Display Least Significant bit first オプションを使用すると、表示されるビットの順序を逆にすることができます。

ログに記録されたバス信号をロジック アナライザーにストリーミングする場合、Display bus element names オプションを使用してバス内の信号の名前を表示できます。バス要素名を表示するには:

  1. ログ記録用のバス信号を追加します。

  2. ロジック アナライザーの設定で、Display bus element names チェック ボックスを選択します。

  3. シミュレーションを実行します。

バス信号を展開すると、バス信号名が表示されます。

Sample of signal bus names

いくつかの特別な状況:

  • 信号に名前がない場合、ロジック アナライザーは代わりにブロック名を表示します。

  • バスがバス オブジェクトの場合、ロジック アナライザーには、バス オブジェクト エディターで指定されたバス要素名が表示されます。

  • バス要素の 1 つに配列が含まれている場合、配列の各要素に要素インデックスが追加されます。

    Sample of signal bus element names appended with index

  • バス要素に複素数要素を含む配列が含まれている場合、実数値と複素数値 (i) は分割されます。

    Sample of signal bus element names appended with the index and complexity

  • Gain ブロックを通過するバス信号には、Gain(1)、Gain(2)、...Gain(n) というラベルが付けられます。

  • バスにバスの配列が含まれている場合、ロジック アナライザーは要素名の前にバス配列インデックスを追加します。

    Sample of signal bus element names with the prepended array index
