Simulink モデルでのオーバーフローの処理

この例では、モデルにオーバーフローが含まれる場合に受信する警告メッセージを制御する方法を示します。この診断コントロールにより、1 種類のオーバーフローのみが関係するデバッグ モデルを単純化できます。

ex_detect_overflows モデルを開きます。

addpath(fullfile(docroot,'toolbox','fixpoint','examples'))
ex_detect_overflows

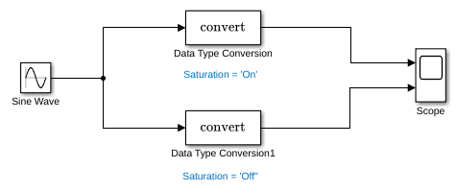

このモデルには、2 つの Data Type Conversion ブロックを通過する振幅 1.5 の正弦波が含まれます。Data Type Conversion ブロックでは、[整数オーバーフローで飽和] パラメーターが選択されています。Data Type Conversion1 ブロックは、信号が出力データ型に収めるには大きすぎる場合にラップします。

モデルをシミュレートします。

診断ビューアーは 2 つのオーバーフロー警告を表示します。1 つは飽和したオーバーフローで、2 つ目はラップしたオーバーフローです。

[コンフィギュレーション パラメーター] ダイアログ ボックスで、以下の操作を実行します。

  • [診断] 、 [データ有効性] 、 [オーバーフロー時にラップ] を [エラー] に設定します。

  • [診断] 、 [データ有効性] 、 [オーバーフローで飽和] を [警告] に設定します。

モデルを再度シミュレートします。

診断ビューアーには、ラップしたオーバーフローのエラー メッセージと、飽和したオーバーフローの警告メッセージが表示されます。
