ランニング最大値の計算

3 行 2 列の行列入力 dsp_examples_u のランニング最大値を Maximum ブロックを使用して計算します。

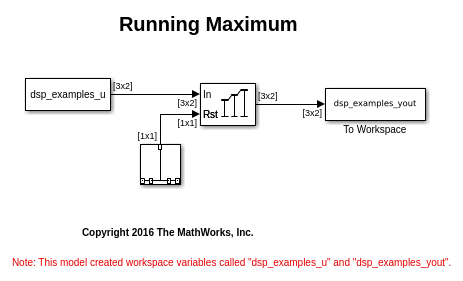

モデルを開きます。

model = 'ex_runningmaximum_ref';
open_system(model)

"入力処理" パラメーターは Columns as channels (frame based) に設定されています。ブロックは入力をフレーム サイズが 3 の 2 チャネル信号として処理します。ランニング最大値は、t = 2 の時点で、ブロックの "Rst" 端子へのインパルスによってリセットされます。

モデルを実行します。

sim(model)

Running モードでは、ブロックは前回のリセット後の各チャネルの最大値を出力します。t = 2 で、リセット イベントが発生します。6 は前回のリセット イベント以降の最大値だった 9 より小さいですが、2 番目の列の最大値は 6 に変わります。

モデルを閉じます。

close_system(model)
