強度イメージのエッジ検出

この例では、キャニー エッジ検出器を使用して強度イメージのエッジを検出する方法を説明します。

モデル例

Simulink® モデルを開きます。

modelname = 'ex_EdgeDetection.slx';
open_system(modelname)

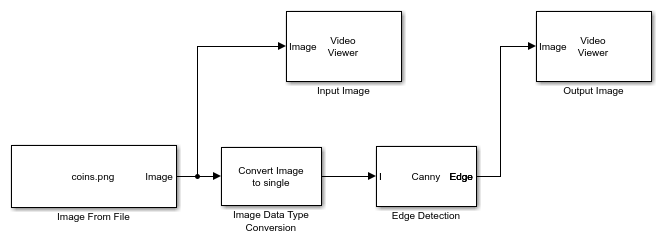

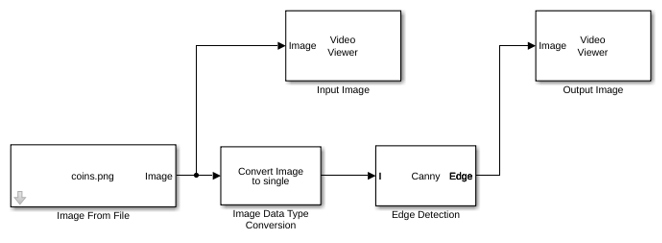

モデルは、Image From Fileブロックを使用して入力イメージを読み取り、Image Data Type Conversionブロックを使用してイメージのデータ型を single に変換します。次に、モデルは、以下のパラメーター値でEdge Detectionブロックを使用して、入力イメージのエッジを検出します。

• メソッド — Canny

• ユーザー定義のしきい値 — off

• 弱いエッジのピクセルと非エッジ ピクセルのおよその割合 (しきい値の自動計算に使用) — 90

• ガウス フィルターの標準偏差 — 1

結果のシミュレーションと表示

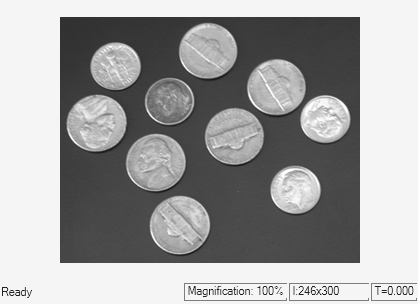

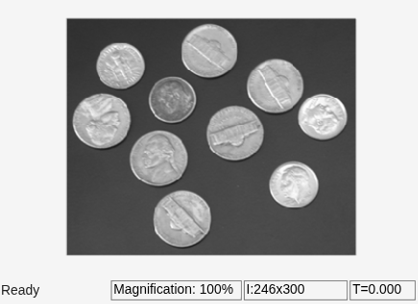

モデルを実行し、Video Viewerブロックを使用して結果を表示します。

sim(modelname);
