列挙を使用した基本カラーのシーケンス図の作成とシミュレーション

この例では、データ型 Simulink.IntEnumType の変数を含むシーケンス図を作成してシミュレーションする方法を示します。

BasicColors というenumerationクラスを作成します。Red(0)、Yellow(1)、および Blue(2) を列挙値として定義します。

classdef BasicColors < Simulink.IntEnumType
  enumeration
    Red(0)
    Yellow(1)
    Blue(2)
  end

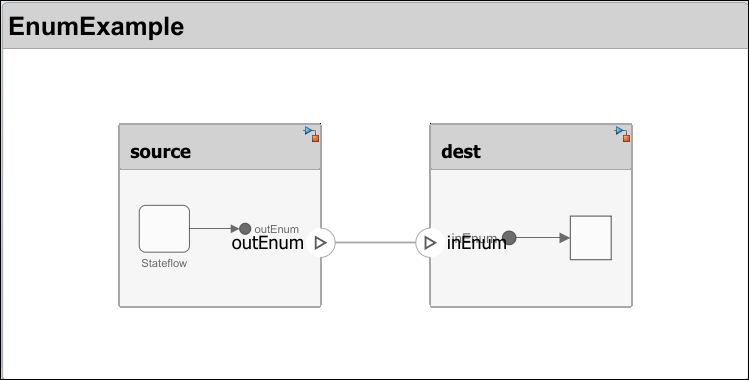

BasicColors 列挙を実装するシーケンス図を含む EnumExample.slx アーキテクチャモデルを開きます。

model = systemcomposer.openModel("EnumExample");

Simple enumeration example model.

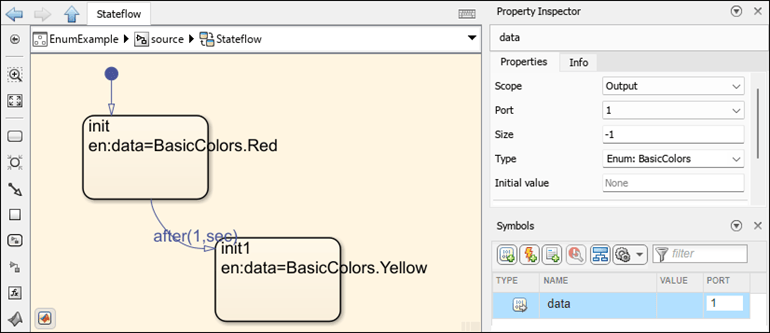

Stateflow® のChart (Stateflow)ブロックを検証するには、source コンポーネントをダブルクリックします。

Stateflow Chart block in Simulink behavior in architectural diagram.

このステートチャートでは、出力データポート data が BasicColors 列挙で型指定されており、モデルのシミュレーション時に色が Red から Yellow に変わります。

Architecture Views Galleryを開いて EnumSequenceDiagram シーケンス図にアクセスするには、[モデル化]、[シーケンス図] に移動します。シーケンス図をシミュレーションするには、[実行] をクリックします。

Sequence diagram after execution.

Red (0) から Yellow (1) に変わることを示す値 1 が BasicColors 列挙から inEnum 接続先ポートに継承されるため、シーケンス図は正常に実行されます。
